Разработка линейного узла связи сUtp.
Следующая часть схемы, которую необходимо спроектировать это узел согласования ChipBridge с UTP(UnshieldedTwistedPair), то есть с витой парой. ChipBridge содержит встроенный 10BASE-Tприемо-передатчик. Удовлетворяющий требованиямIEEE802.3 10BASE-Tинтерфейс достигается с помощью добавления нескольких пассивных элементов. ChipBridge также поддерживаетFull-Duplexрежим. Полярность подключения витой пары автоматически корректируется, если она подключена не верно.

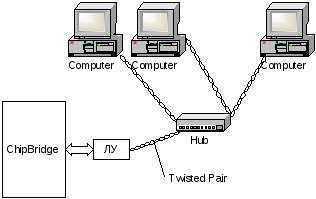

Рисунок 17 Соединение ChipBridge с LAN.
На приведенном выше рисунке проектируемый узел обозначен как ЛУ, что означает линейный узел.
Сети Ethernetдовольно старый продукт и хотя соединение по витой паре поновей оно все равно придумано давно. За время своего существования из-за своей популярности оно успело привлечь внимание фирм производителей различного рода развязок, трансформаторов, напримерPULSE,COILTRONICS, которые, стремясь заполнить образовавшуюся нишу на рынке, пошли навстречу производителям, таким какRAD,LevelOne, и спроектировали множество устройств, служащих для гальванической развязки сети и интерфейсов к ней. Этим они облегчили жизнь не только фирмам-производителям интерфейсов но и инженерам. Воспользуемся плодами их трудов.
Фирма PULSEявляется одним из лидирующих производителей различного рода интерфейсных модулей. И у нее есть подходящий нам трансформатор как раз для развязки 10BASE-Tи ChipBridge. На рис 18 рис 19 приведена его функциональная схема и схема типового применения.

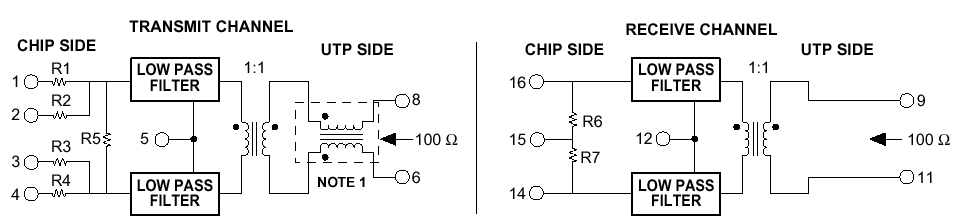

Рисунок 18 Функциональная схема интерфейсного модуля E2004.

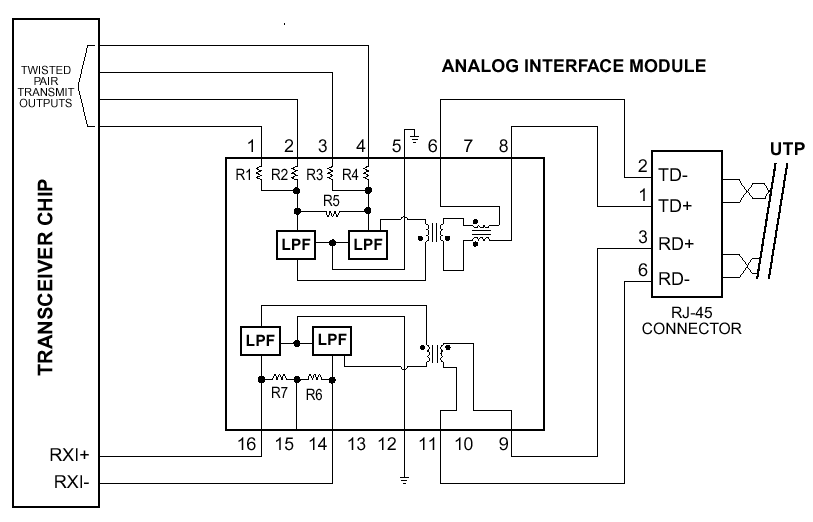

Рисунок 19 Типовая схема применения интерфейсного модуля Е2004.
Сопротивления резисторов приведенных на схеме имеет разное значение для разных производителей.
Таблица 3 Величины резисторов
|
Part Number |
IC Manufacturer |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
|
E2001 |
National |
348.0 |
53.6 |
53.6 |
348.0 |
806 |
49.9 |
49.9 |
|
E2003 |
AMD |
61.9 |
422.0 |
61.9 |
422.0 |
1,210 |
49.9 |
49.9 |
|
E2004 |
LSI |
390.0 |
63.4 |
390 |
63.4 |
N/A |
49.9 |
49.9 |
|
E2007 |
Motorola |
39.0 |
N/A |
39 |
N/A |
N/A |
49.9 |
49.9 |
Трансформатор Е2004 имеет как раз те значения резисторов, которые рекомендует RAD.
Все что нам остается сделать– это соединить трансформатор с ChipBridge.
Разработка соединения ChipBridge сWan.
Следующим необходимо спроектировать соединение ChipBridge с WAN.
Для соединения с WAN, то есть сAD-E1, ChipBridge имеет 11 ног. Но использовать мы будем только 6 из них. Это связано с тем, что ChipBridge способен обмениваться сWANинформацией в синхронном и асинхронном режимах. У нас соединение происходит в синхронном режиме, поэтому остальные ноги нам не нужны. Приведу описание тех сигналов, которые будут подключаться кWAN.
Таблица 4 Перечень сигналов, подключаемых к WAN
|
Наименование |
Номер ножки |
Тип |
Описание |
|
WTXD |
90 |
О |
WAN TRANSMIT DATA. В синхронном режиме является выходом передатчика. На ней появляются новые биты при каждом заднем фронте сигналаWTXC, покаWCTSнаходится в нуле. ЕслиWCTS– в единице,WTXD– тоже в единице. |
|
WRXD |
88 |
I |
WAN RECEIVE DATA. ChipBridge снимает с этого входа данные при каждом переднем фронтеWRXC. |
|
WTXC |
89 |
I |
WAN TRANSMIT CLOCK. Тактовый сигнал для передатчика, любая частота вплоть до 40 МГц |
|
WRXC |
87 |
I |
WAN RECEIVE CLOCK. Тактовый сигнал для приемника, любая частота вплоть до 40 МГц. |
|
WCTS |
|
|
WANCLEARTOSEND.Передатчик передает кадры, пока этот сигнал в нуле. |
|
WRTS |
|
|
WAN REQUEST TO SEND. Этот сигнал в нуле всякий раз когда передатчик готов предать кадр. Он становится в единицу, когда больше нет кадров, которые должны быть переданы. |
Остальные сигналы не используются.
