Глава 1. Блок защиты двигателя БЗД-03: место блока в системе автоматического управления газотурбинной установкой, основные функции.

1. Место блока в системе автоматического управления газотурбинной установкой.

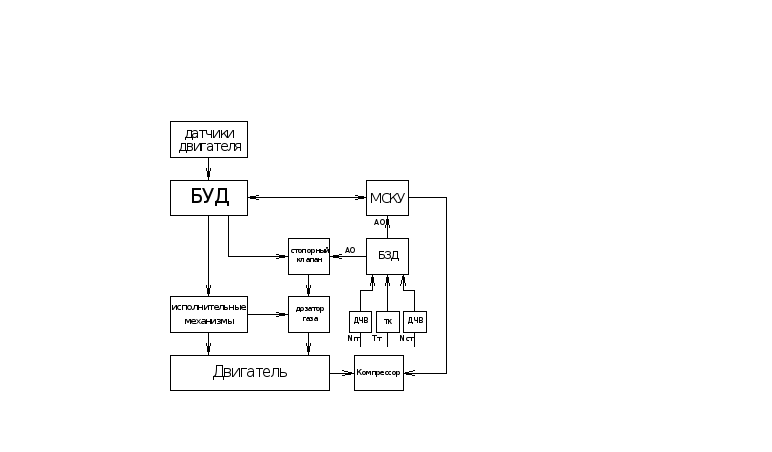

Структурная схема системы автоматического управления газотурбинной установкой представлена на рисунке

Основные блоки системы:

• Компрессор – предназначен для повышения давления перекачиваемого газа в магистрали.

• Двигатель – объект управления, предназначен для обеспечения функционирования компрессора.

• Микропроцессорная система контроля и управления МСКУ – предназначена для управления газоперекачивающим агрегатом в составе газоперекачивающего цеха. Выдает команду на запуск и управляет всеми системами, обеспечивающими функционирование двигателя.

• Блок управления двигателем БУД – предназначен для управления двигателем на запуске и в процессе работы. Реализация управляющих воздействий осуществляется с помощью исполнительных механизмов. Выдача управляющих воздействий осуществляется на основе информации, поступающей от датчиков двигателя.

• Блок защиты двигателя БЗД – предназначен для защиты двигателя от раскрутки. При достижении любого из контролируемых параметров предельно допустимых значений выдает сигнал аварийного останова АО. Контролируемыми параметрами для БЗД служат частота вращения газогенератора (Nгг), свободной турбины (Nст) и температура газа за турбиной газогенератора (Тт). Газогенератор и свободная турбина входят в состав двигателя.

БЗД взаимодействует с первичными преобразователями частоты и температуры, микропроцессорной системой контроля и управления, стопорным клапаном.

• Дозатор газа – предназначен для управления расходом топливного газа в камере сгорания двигателя.

• Стопорный клапан – предназначен для прекращения подачи топливного газа в камеру сгорания двигателя. Управляющим сигналом для стопорного клапана служит сигнал АО от БЗД и от БУД.

2. Назначение и функции блока защиты двигателя.

Блок защиты двигателя предназначен для защиты газотурбинной установки на базе двигателей ПС-90ГП1, ПС-90ГП2, ПС-903 ГПА и их модификаций серии “УРАЛ” от превышения предельно допустимых параметров.

Блок защиты двигателя управляет закрытием стопорного клапана при достижении контролируемыми параметрами предельно допустимых значений. БЗД контролирует частоту вращения газогенератора, свободной турбины и температуре газа в газогенераторе. БЗД обеспечивает сигнализацию выдачи сигнала АО, контроль исправности и правильности подключений внешних датчиков, самодиагностику. БЗД выдает сигнал ”БЗД исправен” при правильном функционировании внешних и внутренних модулей.

Предусматривается возможность снижения порогов срабатываний сигнала АО по контролируемым параметрам по внешнему сигналу “Контроль”. Данный сигнал используется для проверки правильности функционирования БЗД на работающем двигателе.
