3. Варианты использования возможностей модуля ск-120.

Модуль предназначен для управления оборудованием (изделиями) про­изводства ОАО “Морион” с использованием протокола SNMP, а также выпол­няет функции SNMP агента, реализованного на микроконтроллере МС68360. Модуль используется в составе оборудования ОГМ–30Е.

Для выполнения функций управления оборудованием модуль СК-120 имеет значительный набор возможных способов обеспечения связи. Набор интерфейсов заложенный в модуль, а именно:

1. SLIP1 (RS-232, RS-485)

2. SLIP2 (RS-232, RS-485)

3. Q2

4. RS-232 (наладочная консоль)

5. Ethernet.

6. Служебный канал.

7. Линии связи с управляющей платой УМ-120.

Таким образом существует несколько вариантов управления оборудованием:

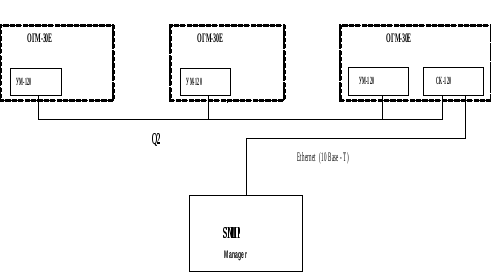

Рис. 1.1Управление локальной сетью

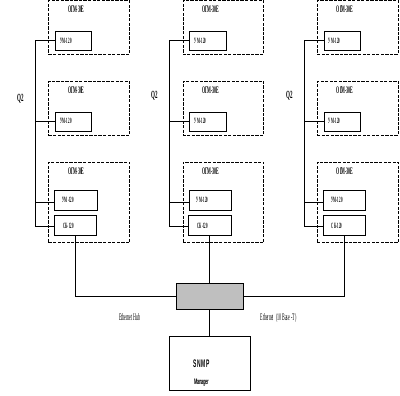

Рис. 1.2 Управление несколькими ветвями блоков ОГМ-30 через Еthernet

Рис. 1.3Управление несколькими ветвями блоков ОГМ-30

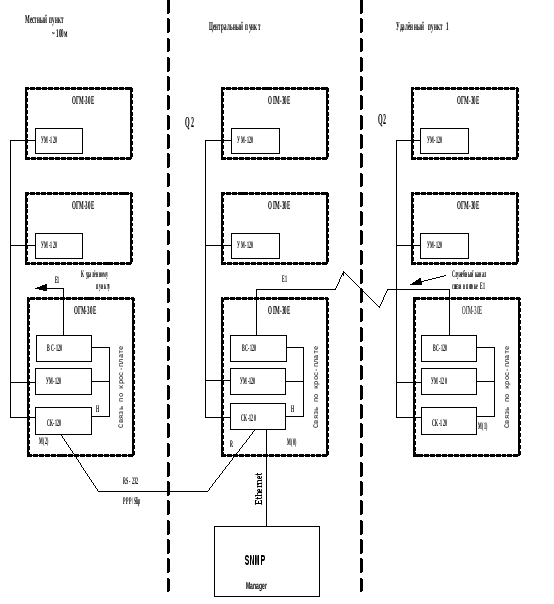

С использованием служебных каналов

где H - точка, соединённая через коммутатор с SCC3 (HDLC)

R - точка, соединённая через коммутатор с SCC4 (RS - 232)

M(0) - точка, скоммутированная на SCC1 в режиме Ethernet

M(1) - точка, скоммутированная на SCC1 в режиме HDLC

M(2) - точка, скоммутированная на SCC1 в режиме RS - 232

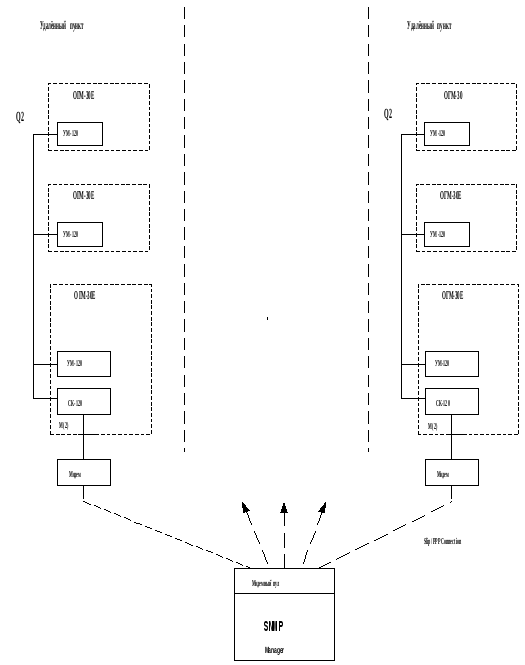

Рис. 1.4Управление несколькими ветвями блоков ОГМ-30 через модемы

Первые два варианта предназначены для обеспечения управления обо­рудования по сетевым протоколам, вариант с подключением че­рез служебные каналы, предназначен для оперативной настройки и тестирова­ния оборудования на месте, последний вариант также является необходимым ибо он отражает современные тенденции развития распределенных систем управления.

Вывод: В заключение можно сказать, что любой из данных вариантов явля­ется необходимым для обеспечения конкурентно способности и повышения управляемости выпускаемого оборудования.

Вывод: В результате проделанной работы была изучена аппаратура ОГМ (оборудование гибкого мультиплексирования) были поставлены задачи созда­ния системы управления, для данного оборудования, совместимой с сущест­вующими в стране SNMP системами.

0. Оборудование гибкого мультиплексирования огм - 30е

   1. Общее описание.

Блок ОГМ - 30Е предназначен для работы в телефонной сети и в зави­симости от установленного аппаратного и программного обеспечения может работать в различных режимах :

• оборудование, используемое для перераспределения основных цифровых каналов 64 Кбит/с между 4 первичными сигналами электросвязи 2048 Кбит/с со структурой цикла, соответствующей рекомендациям МСЭ G.703 (транс-мультиплексор);

• оконечное оборудование для телефонных каналов и каналов передачи дан­ных ;

• оборудование для ввода/вывода телефонных каналов и каналов передачи данных на промежуточных пунктах (drop-insert);

• оконечное оборудование используемое для согласования цифровых элек­тронных АТС с аналоговыми АТС.

ОГМ - 30Е обеспечивает автоматический контроль функционирования и обнаружение неисправностей с помощью оборудования КС.

Формат данных потока 2048 Кбит/с соответствует Рек. G.704 МСЭ-Т, цифрового потока “сонаправленный стык” 64 Кбит/с -, преобразование анало­гового телефонного сигнала в цифровой согласно Рек. G.711 МСЭ-Т. Общие вопросы функционирования - Рек. G.732 МСЭ-Т.
