3.3. Принцип работы огм
Первичные цифровые групповые сигналы 2048 Кбит/с поступают на плату ОД-121, где происходит преобразование квазитроичных сигналов в униполярный двоичный код, HDB3-AMI декодирование, выделение тактовой частоты 2048 Кгц и преобразование скоростей входных цифровых сигналов 2048 Кбит/с к скорости работы внутренних электронных коммутаторов, расположенных в плате ЦП-120.
ОД-120 передаёт в плату ЦП-120 преобразованный принимаемый поток 2 Мбит/с по двум последовательным шинам BSR и BDR.
Шина BDR несёт информацию, содержащуюся во всех канальных интервалах принимаемого потока, кроме 16-го. Шина BSR - информацию 16-го КИ и служебную информацию.
Передача осуществляется аналогично. Плата ОД-121 принимает последовательные потоки BDT (данных) и BSR (сигналов управления) от платы ЦП-120, формирует групповой поток 2048 Кбит/с, осуществляет кодирование и преобразует биполярные сигналы в квазитроичные для передачи в линию связи.
В плате ЦП-120 находится управляемый напряжением генератор 8192 Кгц, от которого платой вырабатываются все необходимые тактовые последовательности для работы оборудования ОГМ-30Е: сигнал синхронизации F0, тактовые частоты F2M и F4M ( рис. 3.5. ).

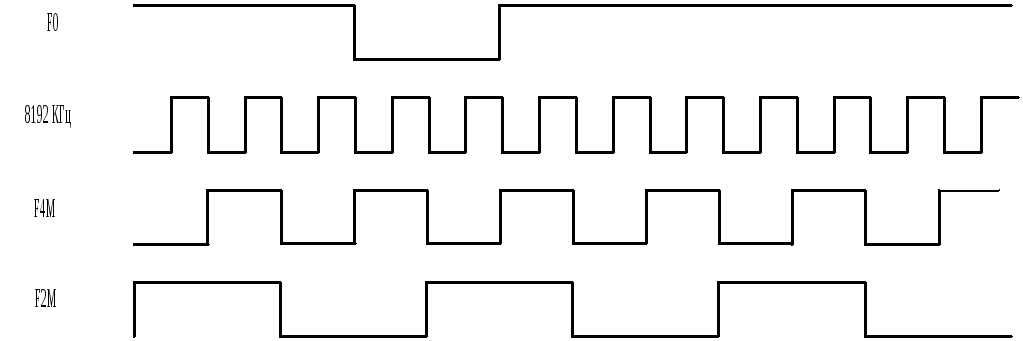

Рис. 3.5. Диаграммы частот генератора ОГМ-30Е.
Информация о работоспособности платы ОД-121, а также о состоянии входных потоков 2048 Кбит/с и внешнего сигнала синхронизации передаётся от ОД-121 по последовательной шине контроля CTRLI к плате КС-120 для последующей обработки и индикации аварийных состояний.
Одна плата ОД-121 осуществляет прием - передачу 2-х цифровых потоков 2048 Кбит/с. При необходимости обработки 3-х, 4-х потоков 2048 Кбит/с устанавливаются две платы ОД-121.
Плата ЦП-120 осуществляет цифровую обработку и контроль принимаемых потоков 2048 Кбит/с, обработку и преобразование по заданной программе поступающей информации о сигнальных каналах, перераспределение основных цифровых каналов (ОЦК) 64 Кбит/с между первичными сигналами 2048 Кбит/с и последовательными шинами групповых сигналов плат ОК-120.
Плата может производить переключение до 120 основных цифровых каналов 64 Кбит/с поступающих в составе 4-х первичных цифровых групповых сигналов 2048 Кбит/с.
Работая от внутреннего генератора, плата ЦП-120 синхронно обрабатывает последовательные шины от ОД-121: BDR1, BSR1 и передает в плату ОД-121 потоки BDT1, BST1 (для 2-го потока: BDR2, BSR2, BDT2, BST2 и т. д.).
Для обмена данными с платами ОД-120, плата ЦП-120 формирует последовательные шины: BDI - приём информации ОЦК от плат ОД-120, BDO - передача информации ОЦК в платы ОД-120, ВSI - прием информации сигнальных каналов от плат ОД-120, ВSO - передача информации сигнальных каналов в платы ОД-120.
Плата ЦП-120 имеет стык RS-232 с персональным компьютером типа IBM РС для загрузки выполняемой программы, изменения программы обработки и коммутации сигналов, изменения конфигурации оборудования ОГМ-30Е, а также для тестирования блока и оперативного контроля за состоянием каналов.
Информация о состоянии входных цифровых групповых сигналов 2048 Кбит/с и всех обрабатываемых каналах, а также о работоспособности платы передаётся от ЦП-120 по последовательной шине CTRL к плате КС-120 для последующей обработки и сигнализации.
При использовании ОГМ для коммутации телефонных каналов в блок устанавливаются платы канальных окончаний ОК-120. При необходимости приема и обработки поступающих по каналам ТЧ сигнальных частот, для совместной работы с платой ЦП-120 в блок ОГМ-12 устанавливается плата цифровых фильтров ЦФ-120.
Плата ЦФ-120 определяет наличие сигнальных частот в любом канале ОЦК, производит предварительный анализ выделенных частот в каждом канале.
Плата контроля и сигнализации КС-120 осуществляет контроль за исправностью плат блока ОГМ-12, анализируя данные шины CTRL линии INTER.
Плата питания ПН-120 осуществляет преобразование напряжение батареи -60В в напряжение +5В для питания всех плат блока ОГМ-12.
