3. Оборудование гибкого мультиплексирования огм-30е
3.1. Общее описание
Оборудование ОГМ-30Е предназначено для работы в телефонной сети и в зависимости от установленного аппаратного и программного обеспечения может использоваться в различных режимах:
оборудование, используемое для перераспределения основных цифровых каналов 64 Кбит/с между 4 первичными сигналами электросвязи 2048 Кбит/с со структурой цикла, соответствующей рекомендациям МСЭ G.703 (кросс-мультиплексор);
оконечное оборудование для телефонных каналов и каналов передачи данных (оконечный мультиплексор);
оборудование для ввода/вывода телефонных каналов и каналов передачи данных на промежуточных пунктах (мультиплексор ввода-вывода);
оконечное оборудование используемое для согласования цифровых электронных АТС с аналоговыми АТС.
ОГМ-30Е обеспечивает автоматический контроль функционирования и обнаружение неисправностей с помощью оборудования КС.
Формат данных потока 2048 Кбит/с соответствует Рек. G.704 МСЭ-Т, цифрового потока “сонаправленный стык” 64 Кбит/с -, преобразование аналогового телефонного сигнала в цифровой согласно Рек. G.711 МСЭ-Т. Общие вопросы функционирования - Рек. G.732 МСЭ-Т.
3.2. Структура огм

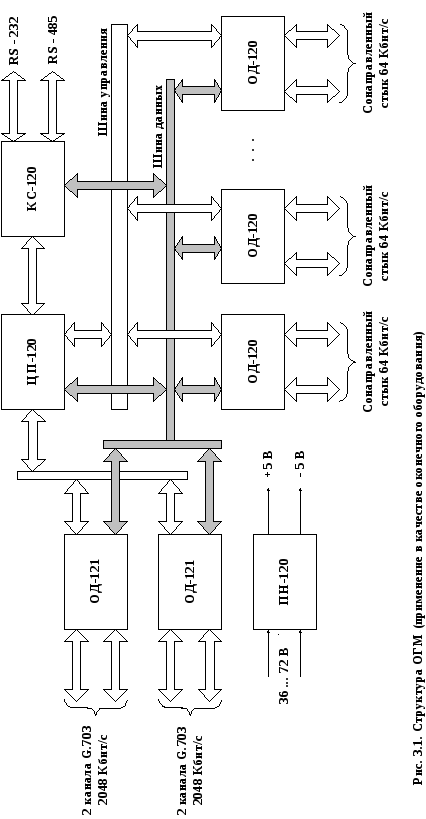

Структурная схема ОГМ-30Е приведена на рис. 3.1. (пример приведен для функционального назначения ОГМ-30Е в качестве оконечного оборудования). Блок содержит следующие основные составные части:
ЦП-120 - плата центрального процессора и цифровых переключателей. Она предназначена для перераспределения основных цифровых каналов (ОЦК) 64 Кбит/с между первичными сигналами 2048 Кбит/с, анализа и обработки поступающей в КИ16 информации о сигнальных каналах.
КС-120 - плата контроля и сигнализации. Предназначена для автоматического контроля работоспособности плат ОГМ-30Е и передачи аварийных сигналов, при нарушениях в работе блока, в ЦП. При установке в ОГМ-30Е платы КС-121 вместо платы КС-120 возможен автономный контроль ОГМ-
30Е со светодиодной индикацией состояния блока.
ОД-121 - плата внешнего стыка, предназначена для приема и передачи 1-2 первичных цифровых групповых сигналов 2048 Кбит/с.
ОД-120 - плата передачи данных по сонаправленному стыку. Плата производит выделение цифрового канала из первичного группового сигнала 2048 Кбит/с стандарта G.703 и передачу его по сонаправленному стыку, а также прием данных по сонаправленному стыку и включение их в один из каналов группового сигнала 2048 Кбит/с.
ПН-120 - плата преобразователей напряжения, обеспечивает стабилизированным напряжением плюс 5 В, минус 5 В платы, устанавливаемые в блок ОГМ-12 (блок ОГМ-12 это каркас куда устанавливаются платы. Блок ОГМ-12 с установленными платами называют оборудованием ОГМ-30Е).
Кроме того, в блок ОГМ-12 может устанавливаться следующее оборудование:
ОК-120 - плата окончаний канальных, предназначена для кодирования и декодирования аналоговых сигналов тональной частоты (ТЧ) и обеспечения необходимых входных и выходных уровней аналоговых сигналов в 2-х или 4-х проводном режиме, а также для организации стыков сигнальных каналов;
ЦФ-120 - плата цифровых фильтров определяет наличие сигнальных частот в любом канале ОЦК. Плата производит предварительный анализ выделенных частот в каждом канале ТЧ и информацию о них передает в плату ЦП-120.
Вариант применения ОГМ в качестве мультиплексора ввода-вывода приведен на Рис. 3.2.
На рис. 3.3. представлено использование ОГМ-30Е в качестве переключателя цифровых каналов 64 Кбит/с.
Возможный вариант применения ОГМ-30Е в качестве оконечного мультиплексора каналов передачи данных показан на Рис. 3.4.
Рис. 3.2. Применение ОГМ-30Е в качестве мультиплексора ввода-вывода.

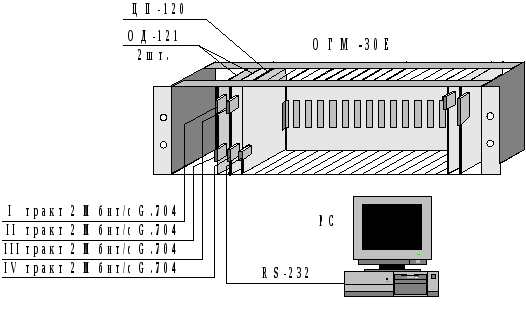

Рис.3.3. Применение ОГМ-30Е в качестве переключателя цифровых каналов 64 Кбит/с.

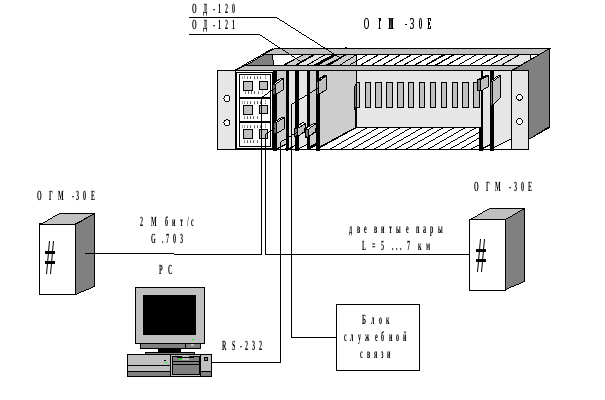

Рис.3.4. Вариант применения ОГМ-30Е в качестве оконечного мультиплексора
