4.5. Описание программы

4.5.1. Общие сведения

Программа Morion View предназначена для управления сетью оборудования, объединённого по интерфейсу Q2.

Список оборудования, которое может входить в состав сети, представлен в таблице 4.1. Там же приведены присвоенные оборудованию коды, которые используются для определения программой типа оборудования.

Таблица 4.1. Допустимые СЭ сети

Morion-Q2 и их коды

Код СЭ	Наименование
12	ОГМ - 12
11	ОГМ - 11
01	STM - 1
60	ТМС - 60

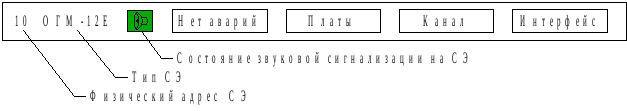

При запуске программы первым делом осуществляется определение состояния зарегистрированных СЭ на момент запуска программы. Для этого осуществляется перебор всех адресов зарегистрированных СЭ, и проверяется, отвечает соответствующий СЭ или нет. Для каждого СЭ создаётся линейка-индикатор, которая графически отображает его текущее состояние. Внешний вид индикатора для ответившего СЭ приведён на рис. 4.5.

Рис. 4.5. Линейка-индикатор для отображения состояния отвечающего СЭ.

Для отвечающего оборудования установлен оливковый цвет индикатора. Выбранный на данный момент индикатор выделяется цветом аква.

В зависимости от состояния СЭ внешний вид индикатора изменяется. Если аварий нет, то все транспаранты зелёного цвета, изображение выключенного громкоговорителя также на зелёном фоне. Если звуковая сигнализация включена, то изображение включенного громкоговорителя появляется на красном фоне.

Если произошла авария плат, канала или интерфейса, то изменяется цвет соответствующего транспаранта. При этом транспарант "Нет аварий" заменяется транспарантом "Авария".

Если СЭ не отвечает, то линейка-индикатор примет вид, изображённый на рис. 4.6. При этом цвет индикатора будет серым.

Рис. 4.6. Линейка-индикатор для отображения состояния не отвечающего СЭ.

Во время работы программы осуществляется циклический опрос состояния оборудования в сети. Каждый цикл опроса осуществляется опрос всех зарегистрированных СЭ и одного из незарегистрированных (на случай появления в сети нового оборудования). Если незарегистрированный СЭ ответил, то он автоматически регистрируется. По результатам опроса обновляется состояние индикаторов.

В окне программы предусмотрены также 3 дополнительных линейки-индикатора: оборудование выше, оборудование ниже и состояние сети. Эти индикаторы отображают суммарную информацию о состоянии оборудования. Их внешний вид соответствует рис. 4.5, отсутствует лишь информация о физическом адресе и типе оборудования. Цвет всех трёх индикаторов - серый.

Рассмотрим для примера индикатор «оборудование выше».

Если часть индикаторов, отображающих состояние оборудования, оказалась выше отображённого в окне программы, то на индикаторе «оборудование выше» отобразится наихудшее состояние транспарантов соответствующего оборудования (например, если включена звуковая сигнализация хотя бы на одном из СЭ, то транспарант звуковой сигнализации будет показывать что звуковая сигнализация включена).

Если выше оборудования нет, то появляется сообщение что оно отсутствует. Остальные индикаторы работают аналогично, с той лишь разницей, что они предназначены для оборудования ниже и для сети в целом.

Для перемещения индикаторов, находящихся за пределами видимости, в зону видимости, используется полоса скроллинга.
