Смазывание подшипников.

Для смазывания подшипников применяют жидкие и пластичные смазочные материалы.

Наиболее благоприятные условия для работы подшипников обеспечивают жидкие масла. Преимущества их заключаются в меньшем сопротивлении вращению, способности отводить теплоту и очищать подшипник от продуктов износа.

Пластичные смазки лучше, чем жидкие защищают подшипник от коррозии, особенно при длительных перерывах в работе. В узлах с интенсивным тепловыделением пластичные смазки не применяют.

При картерном смазывании передач подшипники смазываются в результате разбрызгивания масла колесами и образования масляного тумана. Брызги масла, покрывая детали передач, валы, внутренние поверхности корпуса, стекают и попадают в подшипник. Для свободного попадания масла в подшипник его полость должна быть открыта внутрь корпуса.

Надежное смазывание подшипников разбрызгиванием возможно при окружных скоростях колес более 3 м/с. При меньших скоростях, когда доступ масляных брызг к подшипникам затруднен, смазывание их осуществляют индивидуально пластичными смазками, которыми заполняют пространство внутри подшипникового узла.

Уплотнительные устройства.

Уплотнительные устройства применяют как для предотвращения вытекания смазочного материала из подшипниковых узлов, так и для защиты от попадания извне пыли и влаги. В зависимости от места установки уплотнения делят на наружные, устанавливаемые в крышках, и внутренние, которые устанавливают с внутренней стороны подшипниковых узлов.

При смазывании подшипников разбрызгиванием и высоком уровне масла в картере во избежание попадания в подшипник вместе с маслом продуктов износа, а также излишней смазки подшипники защищают маслозащитными шайбами (кольцами) (рис. 11). Особенно это необходимо, если на быстроходном валу установлены косозубые колеса, которые отбрасывают масло на подшипник и заливают его, вызывая повышенный нагрев.

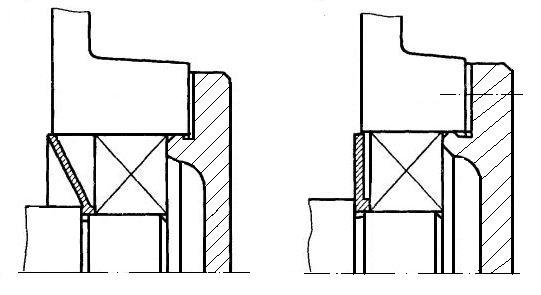

Рис. 11. Маслозащитные шайбы

При смазывании подшипников пластичным материалом полость подшипника отделяют от внутренней части корпуса уплотнениями. Наибольшее распространение имеют мазеудерживающие кольца с круговыми (рис. 12, а) или винтовыми (рис. 12, б) канавками, стальные шайбы с центрирующим кольцом (рис. 12, в).

а) б) в)

Рис. 12. Мазеудерживающие кольца и шайбы

Для защиты подшипникового узла снаружи при низких и средних скоростях применяют контактные манжетные уплотнения. Резиновые армированные манжеты устанавливают в крышках подшипниковых узлов (рис. 12, а). Их используют при смазывании подшипников как густым, так и жидким смазочным материалом.

При значительных скоростях вращения используют бесконтактные уплотнительные устройства - щелевые и лабиринтные уплотнения. Выполненные в крышках подшипников узкие щелевые канавки различной формы удерживают смазочный материал от вытекания благодаря действию центробежной силы (рис. 12, б, в)

Уплотняющий эффект лабиринтных уплотнений обусловлен чередованием радиальных и осевых зазоров, образующих длинную узкую извилистую щель (рис. 13). Канавки щелевых и лабиринтных уплотнений целесообразно заполнять пластичным смазочным материалом.

При жидкой смазке подшипников эффективны торцовые уплотнения упругими стальными шайбами (рис. 14).

Рис. 13. Лабиринтные уплотнения

Рис. 14. Торцовые уплотнения
