Определение суммарных изгибающих моментов относительно оси Y:

М_1Y = М_2Y = M_4Y = 0,

M_3Y = R_AX ^. l₂ = -746,3*0.052 = -38,8 Нм

Плоскость xоz:

Проверка:

0=0

Определение суммарных изгибающих моментов относительно оси X:

М_1x = M2X =M4X= 0,

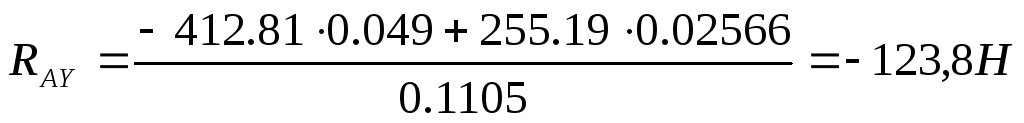

1M_3X= R_AY ^. l2 =-123.8 ^.0,0615 =-7.61Нм

2М_3X = R_AY ^. l2- F_a d1/2 =-7.61-255.19 ^.0.02566Hм

Определение крутящих моментов:

Определение суммарных опорных реакций.

Определение суммарного изгибного момента в наиболее нагруженных сечениях:

1

2

Расчет промежуточного вала.

Исходные данные:

,

,

,

,

,

,

, l₁=0,05 м, l₂=0,1475 м, l₃=0,062 м.

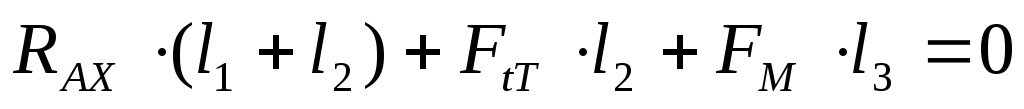

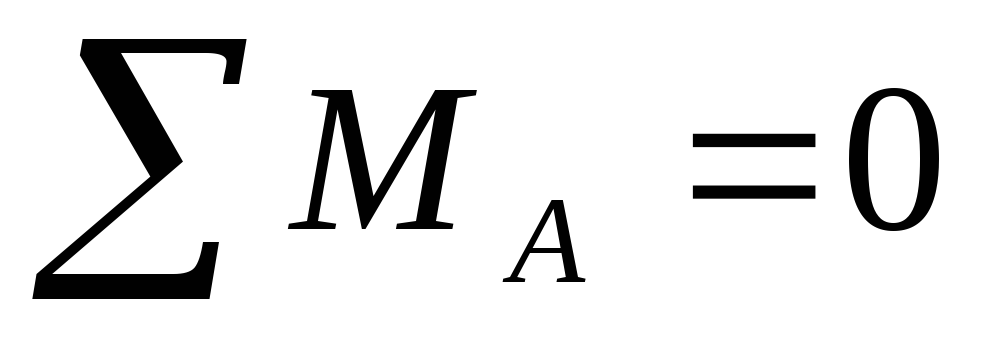

Определение реакций опор.

Плоскость yоz:

Проверка:

0=0

Определение суммарных изгибающих моментов относительно оси Y:

М_1X = М_4X = 0,

М_2X =- Fм ^. l₁ =-647.71 ^.0.0415 =-26.88 Нм

М_3X = -F_м ^. (l₁ + l₂) + R_AX ^. l₂ = -26.88+400.92*0,0615 = -2.22

Плоскость xоz:

Проверка:

Определение суммарных изгибающих моментов относительно оси X:

М_1Y = М_4Y = 0,

M_2Y = R_AX ^. l₁ = 4064.8 ^. 0.052 = 211.37 Hм

М_3Y = R_ВX ^. l₃ = 4405.5 ^.0.067 = 295.17 Нм

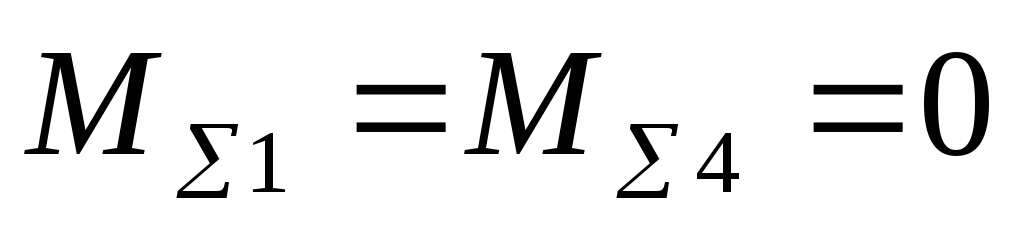

Определение крутящих моментов:

Определение суммарных опорных реакций:

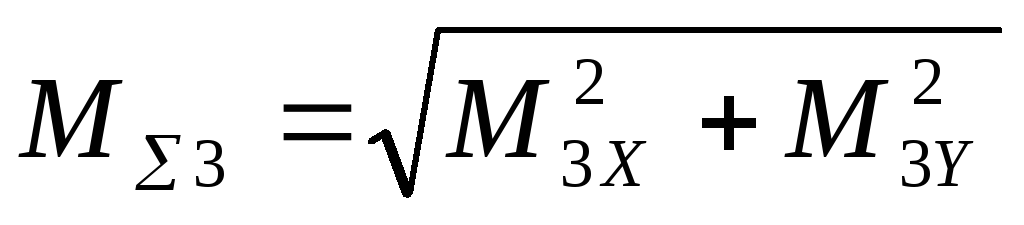

Определение суммарного изгибного момента в наиболее нагруженных сечениях:

Расчет ведомого вала.

Дано: , l₁=0,157 м, l₂=0,075 м, l₃=0,173 м.

Сила от действия консольной нагрузки со стороны муфты.

Плоскость yоz:

Проверка:

Определение суммарных изгибающих моментов относительно оси Х:

М_1X = М_4X =М_3X

М_2X = R_AY ^. l₁ = -617,46 ^.0,157 = -96,94 Н

Плоскость xоz:

Проверка:

Определение суммарных изгибающих моментов относительно оси Y:

М_1Y = M_4Y = 0,

М_2Y = R_AX ^. l₁ = -4766.864 ^.0.157 =-748.4 Нм

М_3Y=-F_м*l₃=-4112.2*0.173=-711.4

Определение крутящих моментов:

Определение суммарных опорных реакций.

Определение суммарного изгибного момента в наиболее нагруженных сечениях:

7.2 Расчёт ведущего вала на выносливость.

1. Сечение под подшипник

Находим эффективный коэффициент концентрации напряжений

а. Обусловленный проточкой

r = 1 по рис. 5.12 /3/ с. 48

табл. 5.11 /3/ с. 53

Определяем эффективные коэффициенты концентрации напряжений для валов с галтельным переходом по табл. 5.11 /3/ с. 53

К_ = 2,45, К_ = 2.25

Эффективные коэффициенты концентрации напряжений для данного сечения вала при отсутствии технологического упрочнения:

Амплитуда и среднее значение номинальных напряжений кручения:

Напряжения изгиба

Определяем пределы выносливости в расчетных сечениях

Коэффициент запаса для нормальных напряжений по формуле /3/ с. 51

Коэффициент запаса для касательных напряжений по формуле /3/ с. 51

Коэффициент запаса при одновременном действии касательных и нормальных напряжений по формуле /3/ с. 51
