Графическое проектирование агрегатов

Допуски и посадки

Введение

Качественные показатели современных изделий машиностроения (точность, долговечность, надежность и др.) в значительной мере зависят от правильности выбора посадок, т. е. характера сопряжения деталей, и правильности выбора допусков формы и расположения.

•Изделие машиностроения не простая совокупность деталей. В собранном изделии детали находятся во взаимосвязи и взаимозависимости. Отклонения размеров, формы и расположения осей или поверхностей одной какой-либо из деталей вызывают отклонения формы или отклонения в расположении других деталей сборочной единицы. Эти отклонения, суммируясь, оказывают определенное воздействие на качественные характеристики изделия.

•По этой причине при выборе посадок, допусков размеров деталей, а также допусков формы и расположения следует учитывать: назначение детали в сборочной единице, роль отдельных ее поверхностей (цилиндрических, конических, торцовых), влияние отклонений размеров, формы и расположения осей или поверхностей детали на смежные с ней детали, влияние суммы отклонений точностных параметров всех деталей на качественные показатели изделия (точность и плавность вращения, бесшумность, долговечность).

Термины и определения.. ГОСТ 25346-89

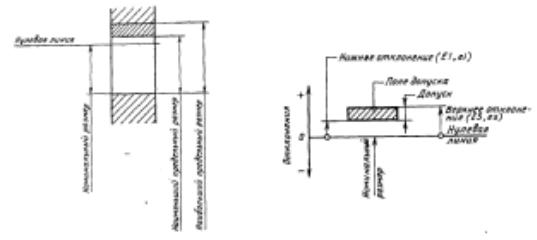

Размер–числовое значение линейной величины в выбранных единицах измерения Действительный размер – размер элемента, установленный измерением с допустимой погрешностью.

Предельные размеры – два предельно допустимых размера элемента (наиболь- ший и наименьший),между которыми должен находиться действительный размер

Номинальный размер – размер, относительно которого определяются отклонения. (Нулевая линия)

Отклонения – алгебраическая разность между размером (предельным или действительным) и соответст. номинальным размером. (Верхнее, нижнее)

Допуск Т – разность между наибольшим и наименьшим предельными размерами или алгебраическая разность между верхним и нижним отклонениями.(без знака)

Поле допусков – поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое величиной допуска и его положением относительно номинального значения.

Термины и определения. ГОСТ 25346-89

Квалитет(степень точности) – совокупность допусков, рассматриваемых как соответствующих одному уровню точности для всех номинальных размеров.

ГОСТом установлено 20 квалитетов.

Вал — термин, условно применяемый для обозначения наружных элементов деталей, включая и нецилиндрические элементы.

Отверстие - термин, условно применяемый для обозначения внутренних элементов деталей, включая и нецилиндрические элементы.

Основной вал – вал, верхнее отклонение которого равно нулю.

Основное отверстие – отверстие, нижнее отклонение которого равно нулю.

Посадка - характер соединения двух деталей, определяемый разностью их размеров до сборки.

Номинальный размер посадки – номинальный размер, общий для отверстия и вала, составляющих соединение.

Термины и определения. ГОСТ 25346-89

Допуск посадки – сумма допусков отверстия и вала, составляющих соединение.

Зазор – разность между размерами отверстия и вала до сборки, если размер отверстия больше размера вала.

Натяг - разность между размерами отверстия и вала до сборки, если размер отверстия меньше размера вала.

Термины и определения. ГОСТ 25346-89

Посадка с зазором – посадка, при которой всегда образуется зазор в соединении, т.е. наименьший размер отверстия больше наибольшего размера вала. При графическом изображении поле допуска отверстия расположено над полем допуска вала.

Посадка с натягом – посадка, при которой всегда образуется натяг в соединении, т.е. наибольший размер отверстия меньше наименьшего размера вала. При графическом изображении поле допуска отверстия расположено под полем допуска вала.

Переходная посадка – посадка, при которой возможно получение как зазора, так и натяга в соединении, в зависимости от действительных размеров отверстия и вала.

Термины и определения. ГОСТ 25346-89

Посадки в системе отверстия – посадки, в которых требуемые зазоры и натяги получаются сочетанием разных полей допусков валов с полем допуска основного отверстия.

Посадки в системе валов– посадки, в которых требуемые зазоры и натяги получаются сочетанием разных полей допусков отверстий с полем допуска основного вала.

нулевая линия

Поля допусков валов

Термины и определения. ГОСТ 25346-89

Условные обозначения Квалитеты обозначаются порядковыми номерами 01, 0, 1,…….17,18.

Допуски по квалитетам обозначаются сочетанием прописных букв IT с номером квалитета, например, IT01, IT7, IT14.

Основные отклонения обозначаются буквами латинского алфавита: прописными для отверстий (A….Z C) и строчными для валов (a….z c). Поле допуска – обозначается сочетанием буквы основного отклонения и порядкового номера квалитета и указывается после номинального размера элемента. Например: 40g6, 40h7, 40H11.

Посадку обозначают дробью, в числителе которой указывают обозначение поля допуска отверстия, а в знаменателе – обозначение поля допуска вала. Например: 40H7/g6,

Схема расположения и обозначения основных отклонений вала

Числовые значения допусков. ГОСТ 25346-89
