Практическая работа №19.

ЦШ МПС	ТЕХНОЛОГИЧЕСКАЯ КАРТА № 44
	Приборы СЦБ
Наименование работы	Периодичность	Периодичность
Измерение напряжения на электроли­тических конденсаторах и выпрями­телях дешифраторных ячеех и бло­ков дешифратора кодовой автобло­кировки	1 раз в квартал или в сроки, установленные начальником службы сигнализации и связи	1 раз в квартал или в сроки, установленные начальником службы сигнализации и связи

Измерительные приборы, инструмент, материалы: комбини­рованный прибор Ц4380 (ампервольтометр ЭК-2346, мулътиметр В7-63).

Напряжение на электролитических конденсаторах и выпрямителях дешифраторных ячеек и блоков дешифратора числовой кодовой авто­блокировки измеряют вольтметром, внутреннее сопротивление кото­рого на измерительной шкале не менее 10 кОм.

Напряжение на конденсаторах измеряют при расшифровке число­вых кодовых сигналов (кодов); красно-желтом (КЖ), желтом (Ж) и зеленом (3) в отдельности и непосредственно на выводах дешифраторной ячейки или на измерительной панели (плато). Гнезда (контакты) измерительной панели (плато) должны быть обозначены в соответст­вии с подведенным к ним напряжением (рисунок).

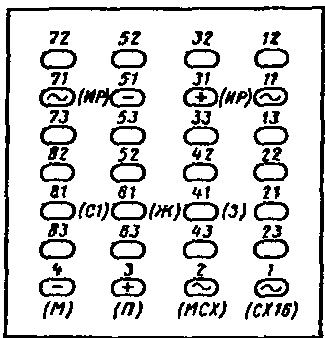

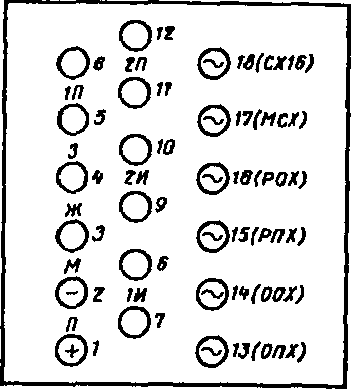

а). б).

Сначала следует измерить напряжение переменного тока СХ, МСХ на выводах I₁₄ —I₁₅ (1—81) и постоянного тока П, М на выводах I₁ — I₂ (52—72). Если эти напряжения находятся в пределах нормы, то приступают к измерению остальных напряжений. При измерении на­пряжения на конденсаторах стрелка вольтметра колеблется в такт поступающим кодам.

Каждое измерение проводят в течение 1 мин. Наибольшее значе­ние понижения напряжения при разряде конденсаторов записывают в карточку сигнальной точки формы ШУ-62. Значения напряжений, по­лученных при измерении, сравнивают с нормами, указанными ниже:

Зажим дешифратора:	БК-ДА	I14 - I15		I1- I2		I5 - I2		I8 - I2
	БС-ДА	1—81		52—72		42—72		41—72
Напряжение, В (с наименованием питания и реле)			15—18 (СХ, МСХ)		He менее 11,0 (П, М)		3,0 (Ж)		4,0 (3)

Если измеренные напряжения (СХ, МСХ; П, М) ниже нормы, то следует измерить напряжение переменного тока питания устройств СЦБ, которое должно соответствовать требованиям ПТЭ. При необ­ходимости отрегулировать напряжения питания устройств СЦБ.

Контрольные вопросы

1. Изобразить технологическую карту.

2. Изобразить штепсельную розетку БС-ДА (рисунок а).

3. Указать на данной штепсельной розетке все напряжения которые следует измерять согласно таблице с нормативными напряжениями.

4. Продолжительность каждого измерения напряжения?

5. Если измеренные напряжения (СХ, МСХ; П, М) ниже нормы, то что следует предпринять?

6. Когда измеряют напряжения на конденсаторах дешифратора?

7. Какое питание измеряют в первую очередь?

8. Где оформляют выполненные измерения?
