«ФУНКЦИОНАЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ НА ОСНОВЕ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ»

Отчет по лабораторной работе №1

По дисциплине «Электроника и МПТ»

Студент(ы)

Группа	ФИО	Подпись	Дата

Руководитель

Должность	ФИО	Ученая степень, звание	Подпись	Дата
Доцент	Гребенников В.В.	Доцент кафедры ПМЭ

Томск -2015 г.

ЦЕЛЬ РАБОТЫ

Ознакомление с особенностями функционирования базовых схем, выполняемых на основе операционных усилителей (масштабирующие усилители, интегратор) и приобретение практических навыков экспериментального исследования.

ИССЛЕДОВАНИЕ НЕИНВЕРТИРУЮЩЕГО УСИЛИТЕЛЯ

1. Рассчитана и собрана схема неинвертирующего усилителя на основе ОУ с коэффициентом усиления 11, если известно сопротивление в цепи обратной связи

2. Снята и построена амплитудная характеристика = F() при f = const. Определен динамический диапазон усиления , а также коэффициент усиления на её линейном участке.

Uвх, В	Uвых, В
0,25	2,5
0,5	5
0,6	6,5
1	10
1,25	11

3. Снята и построена амплитудно-частотная характеристика при и определена полоса пропускания усилителя. Амплитуда входного сигнала 0,5В. Рекомендуемый диапазон частот для снятия характеристики от 30Гц до 300кГц.

, кГц	0,03	0,5	1	5	10	20	40
	5,65	5,69	5,68	5,72	5,71	5,67	5,57
, кГц	80	120	160	200	220	260	300
	4,95	3,74	2,92	2,37	2,17	1,85	1,75

, кГц	0,03	0,5	1	5	10	20	40
	11,3	11,38	11,36	11,44	11,42	11,34	11,14
, кГц	80	120	160	200	220	260	300
	9,9	7,48	5,84	4,74	4,34	3,7	3,5

3. Сфазированные осциллограммы входного и выходного напряжений для частоты, находящейся в полосе пропускания

5. Рассчитана и собрана схема неинвертирующего усилителя с единичным коэффициентом усиления и с помощью цифрового вольтметра определен реальный коэффициент усиления при = 0,5 В.

;

6. Снята и построена амплитудная характеристика =F() неинвертирующего усилителя с =1 при f=1 кГц.

Uвх, В	Uвых, В
0,55	0,55
0,6	0,6
0,7	0,7
0,75	0,75
0,8	0,8

ИССЛЕДОВАНИЕ ИНВЕРТИРУЮЩЕГО УСИЛИТЕЛЯ

1. Рассчитана и собрана схема инвертирующего усилителя на основе ОУ с коэффициентом усиления 10, если известно сопротивление в цепи обратной связи

2. Снята и построена амплитудная характеристика =F() при f = 1 кГц, определен реальный коэффициент усиления .

Uвх, В	Uвых, В
0,5	5
0,6	6
0,7	7
0,8	8
1	10

4. Сфазированные осциллограммы входного и выходного напряжений для частоты, находящейся в полосе пропускания

4. Рассчитана и собрана схема инвертирующего усилителя с (рис. 3,б). Экспериментальным путём определен его реальный коэффициент усиления в рабочей полосе частот.

0,67	0,63

ИССЛЕДОВАНИЕ ИНТЕГРАТОРА

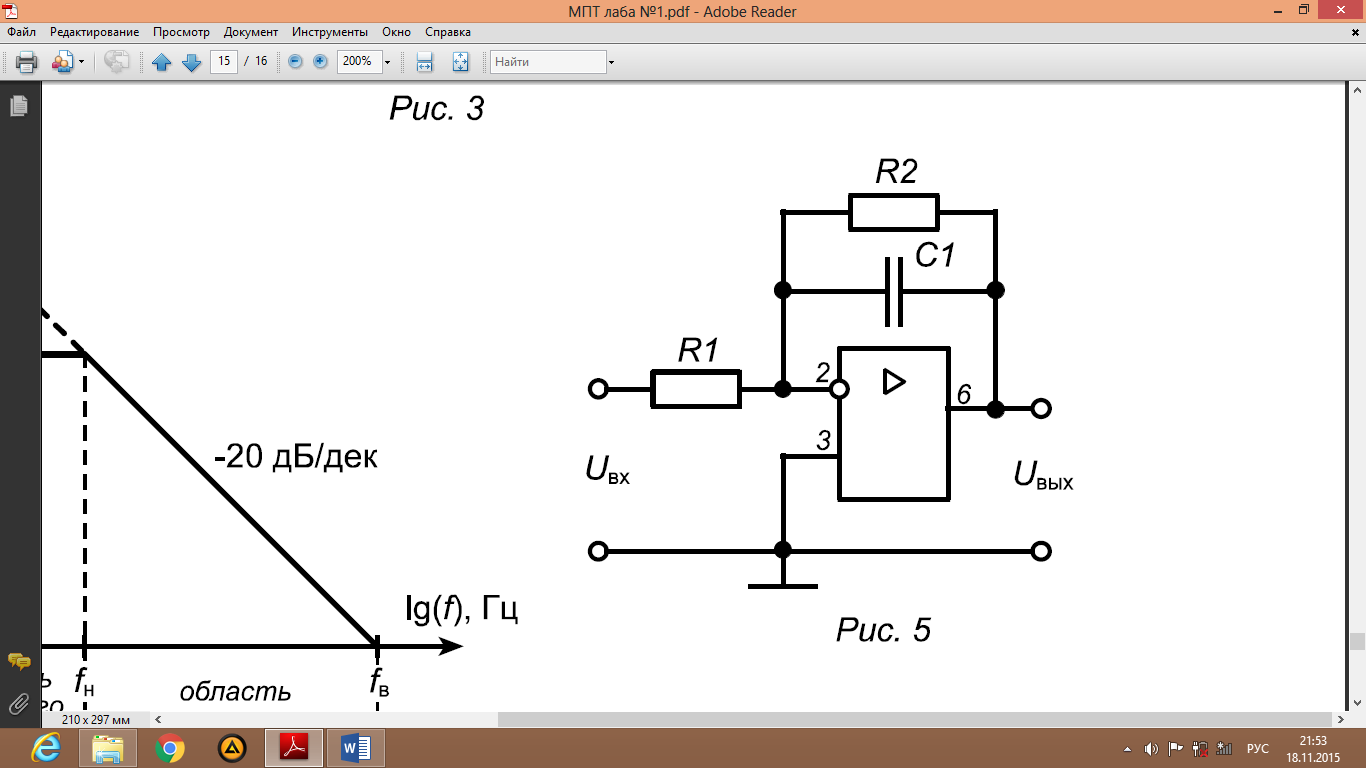

1. Собрана схема интегратора на основе ОУ с параметрами элементов: = 11кОм, = 110кОм, = 10нФ. Снята и построена амплитудно-частотная характеристика интегратора = F(f) при =const=0,73

, кГц	0,03	0,5	1	5	10	20	30
	7,23	2,16	1,12	0,23	0,12	0,06	0,04
, кГц	40	50	60	70	80	90	100
	0,03	0,027	0,023	0,022	0,02	0,019	0,018

, кГц	0,03	0,5	1	5	10	20	30
	9,9	2,96	1,53	0,31	0,16	0,08	0,053
, кГц	40	50	60	70	80	90	100
	0,04	0,036	0,031	0,029	0,027	0,025	0,024

2-3. Было установлено на выходе генератора синусоидальное напряжение амплитудой при . Была зарисована сфазированные осциллограммы входного и выходного напряжений.

4. Экспериментальным путём определено напряжение смещения исследуемого операционного усилителя. Выходное напряжение усилителя будет равно в схеме, приведённой на рис. 6.

Требование о равенстве входных напряжений в активном состоянии для реальных ОУ выполняется не совсем точно — ОУ стремится поддерживать между своими входами не точно ноль вольт, а некоторое небольшое напряжение (напряжение смещения). Другими словами, реальный ОУ ведет себя как идеальный ОУ, у которого внутри последовательно с одним из входов включен генератор напряжения с ЭДС . Напряжение смещения — очень важный параметр, он ограничивает точность ОУ, например, при сравнении двух напряжений. Типичные значения U_см составляют 10⁻³ ÷ 10⁻⁶ В.

ВЫВОД:

В ходе лабораторной работе были рассчитаны и собраны схемы инвертирующего, неинвертирующего усилителей и интегратора.

При инвертирующем усилителе была построена амплитудная характеристика с Ku=10,25; АЧХ, полоса пропускания которой составила примерно 0÷40 кГц. Реальный Ku совпал с 1.

При инвертирующем усилителе была также построена амплитудная характеристика с Ku=10. Были сняты осциллограммы, наглядно демонстрирующие разность полярностей на входе и выходе усилителя. Реальный Ku практически совпал с 1 (0,94).

При интеграторе были сняты осциллограммы, наглядно демонстрирующие изменение формы сигнала на входе и выходе (синусоидальный, прямоугольный и пилообразный сигналы). Определена величина напряжения смещения Uсм=-0,0057В.
