3.2. Системы водоотведения (канализации)

Система канализации представляет собой комплекс инженерных со­оружений и устройств, предназначенных для организованного сбора, отведе­ния и обработки сточных вод. Основным принципом удаления сточных вод за пределы объекта является их транспортировка по трубам. Для небольших объектов может применяться вывоз сточных вод в специальных машинах. В зависимости от способа отведения сточных вод различных видов системы подразделяются на общесплавную, раздельную, неполную раздельную, полу­раздельную, комбинированную и вывозную.

Общесплавная– система канализации, в которой все виды сточных вод собираются в одну общую сеть труб и по ней отводятся за пределы объекта на очистные сооружения (рис. 10).

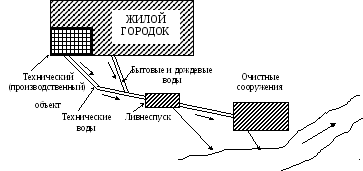

Рис. 10. Общесплавная система канализации.

В период сильных ливневых дождей количество дождевых сточных вод может быть в несколько раз больше, чем бытовых и технических. Сброс таких вод на очистные сооружения приведёт к необходимости значительного увеличения их пропускной способности, поэтому в системе предусматрива­ется, в период ливней, выпуск смеси дождевых, бытовых и технических вод, до их поступления на очистные сооружения в водоём через ливнеспуски.

Система, с санитарной точки зрения, является лучшей, поскольку все сточные воды поступают на очистные сооружения, а после них – в водоём. При такой системе канализации прокладывается один общий для всех сточ­ных вод трубопровод (коллектор). Недостатком общесплавной системы ка­нализации являются высокие первоначальные затраты из-за необходимости увеличения размеров отводных коллекторов (каналов) и очистных сооруже­ний, а также большие эксплуатационные затраты при содержании этих со­оружений.

Общесплавную систему канализации с санитарной и технико-экономи­ческой точек зрения целесообразно применять в следующих случаях:

- при наличии водоёма (водотока) для сброса сточных вод;

- если отсутствуют насосные станции перекачки или количество их не превышает трех;

- при минимальной протяженности общего коллектора или возможно­сти устройства в начале его дождеспуска о коэффициентом разбавления час­тично сбрасываемых дождевых сточных вод, равным 2;

- если допускается сброс в водоём (водоток) части смеси дождевых и бытовых сточных вод после их механической очистки;

- если есть возможность выпуска всего количества сточных вод в во­доём (водоток), без полной биологической очистки.

Кроме того, канализационная сеть работает с расчетным заполнением только в период дождей, а в остальное время недогружена, что приводит к сжижению скорости движения сточных вод и выпадению осадка в трубах. Неравномерность поступления сточных вод отрицательно сказывается и на работе сооружений обработки сточных вод.

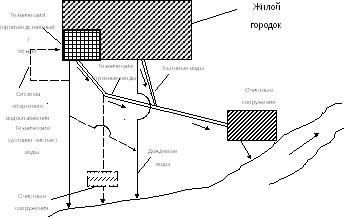

Раздельнойназывают такую систему, в которой бытовые и загрязнен­ные технические (производственные) сточные воды собираются и отводятся по самостоятельной сети труб на очистные сооружения, а дождевые и ус­ловно чистые технические по другим сетям отводятся без обработки в бли­жайший водоём или овраг (рис. 11).

При невозможности или нецелесообразности совместной обработки бытовых и загрязненных механических вод на территории предприятия уст­раиваются самостоятельные очистные сооружения.

Условно чистые воды от систем охлаждения могут направляться в сис­тему оборотного технического водоснабжения.

Преимуществом этой системы канализации являются:

- уменьшение первоначальных затрат на строительство, вследствие возможности разделения сроков начала и окончания строительства разных сетей в различное время;

- создание лучших условий гидравлического режима работы бытовой канализационной сети в течение суток.

Однако она имеет ряд существенных недостатков:

- менее приемлема по санитарным условиям, так как предполагает сброс дождевых и условно чистых технических сточных вод в пределах ка­нализуемого объекта без очистки;

- увеличение объёма работ и стоимости строительства за счет укладки самостоятельных сетей дождевой и бытовой канализации.

- увеличение площадей для прокладки сетей и усложнение производ­ства работ на проездах канализуемого объекта. Сброс в водоём без обработки всех дождевых вод приводит к загрязнению водоёмов, особенно при малой их мощности, и к снижению санитарных показателей системы.

Неполная раздельная– система канализации, в которой существует только одна сеть для сбора и отведения на очистные сооружения бытовых и загрязненных технических сточных вод (рис. 12), дождевые воды отво­дятся по кюветам и естественным склонам в водоём или овраги. Как и в раз­дельной системе, возможна самостоятельная обработка загрязнённых техни­ческих сточных вод и использование условно чистых в системе оборотного водоснабжения. Неполная раздельная система может являться первой очере­дью строительства раздельной система применяться самостоятельно. По эко­номическим показателям она наиболее эффективна и находит применение при канализации военных городков, лагерей и некоторых других военных объектов.

Полураздельная системаканализации представляет собой раздельную систему, но с устройством дождесбросных камер, в помощью которых пер­вые порции наиболее загрязненных дождевых сточных вод автоматически направляются в сеть бытовых и загрязненных технических сточных вод и со­вместно с ними по единому коллектору отводятся на очистные сооружения.

При этой системе строят одновременно две сети – дождевую и быто­вую, объединенную с технической.

Полураздельную систему канализации целесообразно устраивать, если по санитарным условиям возможен отвод более чистых дождевых сточных вод в водоём в черте населенного пункта или же по усло­виям рельефа возможен сброс загрязненных дождевых сточных вод перед очистными сооружениями или станциями перекачки.

В каждом отдельном случае целесообразность устройства этой системы канализации должна обосновываться санитарными и технико-экономическими показателями.

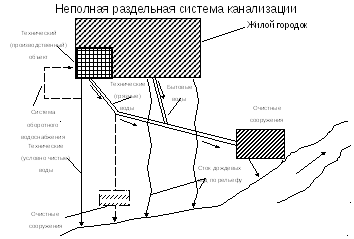

Рис. 12. Неполная раздельная система канализации.

Комбинированная система канализациипредставляет собой сочетание общесплавной и раздельной систем. Она применяется в случае, если в от­дельных районах населенного пункта целесообразно уст­ройство различных систем канализации. Эту систему необходимо устраивать в крупных военных.

Вывозная системаприменяется для небольших объектов, не имеющих централизованного водоснабжения (временные постройки на строительных площадках, отдельные удаленные здания и пр.). Нечис­тоты собираются в сборниках отхожих мест и периодически вывозятся в спе­циализированных ассенизационных машинах.

Выбор системы канализации производится с учетов местных условий, санитарно-гигиенических требований и технико-экономических показателей.

При отсутствии явных местных условий, определяющих целесообраз­ность применения той или иной системы канализации, необходима разра­ботка вариантов, с последующим сравнением их технико-экономических и санитарно-гигиенических показателей.
