Государственный
комитет Российской Федерации по
рыболовству
Федеральное государственное образовательное учреждение
высшего профессионального образования
«Астраханский государственный технический университет»
Образовательная деятельность в сфере высшего и дополнительного
профессионального образования сертифицирована DQS по ISO 9001
Кафедра «Связь»
Основы электробезопасности в технике связи
Методические указания к лабораторным занятиям
для студентов, обучающихся по
направлению 210400 “Телекоммуникации”
Астрахань – 2010
УДК 621. 3
ББК З31.29
Л 65
Автор: к.т.н., доцент Стрижаков В.П.
Рецензент: к.т.н., доцент Е.А. Барабанова
Стрижаков В.П. Методические указания к лабораторным занятиям по дисциплине “Основы электробезопасности в технике связи” для студентов, обучающихся по направлению 210400 “Телекоммуникации” / АГТУ. Астрахань, 2009. – 80 с.
Методические указания предназначены для выполнения лабораторных работ по основным разделам дисциплины «Основы электробезопасности в технике связи»: основы электробезопасности, изоляция электрических сетей и электрооборудования, защитное заземление и зануление, санитарно-гигиенические факторы производственной среды и др.
Методические указания утверждены на заседании кафедры “Связь”
29.12.2010 г. протокол №14
© Астраханский государственный технический университет
СОДЕРЖАНИЕ
Работа №1 4
Вероятностная модель полного сопротивления тела человека 4
Работа №2 13
Определение сечений проводов и кабелей 13
Работа №3 22
Определение сопротивления изоляции электроустановок 22
Работа №4 41
Первая помощь пострадавшим от электрического тока 41
Работа №5 58
Защитное заземление 58
Работа №6 66
Защитное зануление 66
Работа №7 81
Расчет освещения 81
Список используемой литературы 88
Работа №1 Вероятностная модель полного сопротивления тела человека
Цель работы:
Изучить вероятностную модель полного сопротивления тела человека.
Задание:
Ознакомиться с составляющими электрического сопротивления тела человека.
Проанализировать влияние рассмотренных составляющих на медиальное значение модуля полного сопротивления тела человека.
Провести определение сопротивления своего тела (путь пролегания тока – по заданию преподавателя).
Проверьте расчет экспериментальным определением сопротивления указанного участка тела с помощью мультиметра М-830В.
КРАТКАЯ ТЕОРИЯ
Электрическое сопротивление тела человека влияет на эффективность действия электрозащиты, так как определяет значение тока, протекающего через него и обусловливающего вероятность возникновения электропоражения. Значение полного сопротивления тела человеказависит от ряда факторов: напряжения прикосновения, рода, частоты, длительности протекания тока, температуры окружающей среды, площади соприкосновения электродов с телом, состояния кожи в месте приложения электродов, путей протекания тока. Однако в предлагаемыхмногими авторами, а также Международной электротехнической комиссией схемах замещения полного сопротивления эти факторы не учитываются, и до сих пор обычно применяются детерминистические модели этого сопротивления.
Схема замещения (рисунок 1.1) разработана на базе всестороннего анализа результатов исследований многих специалистов, в частности В.И. Щуцкого, Г. Бигельмейера, 3. Терссяка, Г. Фрейбергера, А.П. Киселева, Н.П. Коренева,A.M. Цыбизова, В.К. Бузовкина, П. Осипки и Р. Гудсрского. В схеме замещения выделены полные сопротивления кожиZsи внутреннего участка тела Zw человека.
На значение полного сопротивления тела человека в основном влияет сопротивление его кожи Rs, состоящей из разных слоев, главными из которых являются эпидермис и дерма. Удельное сопротивление роговогослоя эпидермиса (толщиной от 0,03 до 0,06 мм) составляет 104 - 106 Ом. Эпидермис пронизан потовыми железами, характеризующимися хорошей электропроводностью. При напряжении выше напряжения прикосновения наблюдается изменение электрического сопротивлении коли. По мнениюмногих элсктрофизиологов, это происходит из-за выделения пота и увлажнения эпидермиса в результате раздражающего воздействия электрического тока на потовые железы.
Рисунок 1.1 – Схема замещения полного сопротивления тела человека
Сопротивление кожи Rs представляет собой нелинейный элемент. Установлено, что его значение параметрически зависит от длительности воздействия тока и напряжения. Снижение значения этого сопротивленияпроисходит в начальный период электропоражения и длится не более 0,5 с. Уровень, до которого снижается значение Rs, при длительном электропоражении, зависит от действующего значения напряжения прикосновения.
В схему замещения включены две составляющие сопротивления кожи: линейная Rc и нелинейная Rn. Значение сопротивления Rc. зависит от температуры окружающей среды, степени влажности кожи и эквивалентной площади прикосновения электродов к телу человека, которая определяется из формулы
|
(1.1) |
где S1,S2 - площади прикосновения электродов к телу человека.
Значение сопротивления Rn зависит от напряжения прикосновения [2].
Емкость кожи Cs обусловлена роговым слоем эпидермиса толщиной около 0,01 мм, электрическая прочность которого находится в пределах 500 — 2000 R/мм. Значение емкости Cs прямо пропорционально зависит от эквивалентной площади прикосновения электродов к телу человека.
Схема замещения полного сопротивления внутреннего участка тела человека Zwсостоит из соответственно соединенных сопротивленийR'w,R"w, R'"w и емкости Cw, включающей элементарные емкости внутренних органов, вплоть до клеточного уровня. Сопротивления внутреннего участка R'w и R"w, зависят от пути протекания тока через тело человека.
Аналитическое описание модели полного сопротивления тела человека. Для описания вероятностной модели полного сопротивления использовано логарифмическое нормальное распределение, которое достаточно хорошо описывает случайные значения параметров схемы замещения, а также активное, реактивное и полное сопротивления чела человека. Можно достаточно точно отобразить влияние указанных факторов на случайное значение полного сопротивления, соответственно модифицируя медиальные значения параметров схемы. В табл. 1.1 и 1.2 приведены обобщенные (на основе результатов исследований многих специалистов) медиальные значения параметров и стандартные отклонения логарифмическою нормального распределения параметров полного сопротивлении соответственно кожи (мужчины, S0 = 40 см2, Т = 20 °С) и внутреннего участка тела в предлагаемой схеме замещения (см. рис. 1.1). Учтено влияниена эти медиальные значения таких факторов, как состояние кожи (см. табл. 1.1) и путь протекания тока через тело человека (см. табл.1.2).
Таблица 1.1
Состояние кожи |
Медиальные значения параметров | ||
Rcm (So), кОм |
гn(So), кОм-В |
Csm (So), мкФ | |
Сухая Влажная Мокрая (NaCI) |
4,70 2,70 0,80 |
190 190 190 |
0,52 0,52 0,52 |
Стандартнее отклонения: σlnRC = 0,45; σlnCS = 0,45 |
Влияние остальных факторов на медиальные значения параметров разработанной схемы замещения учитывается путем аппроксимации следующих зависимостей этих параметров:
а) от площади электродов
,
,
(1.2)
где Rcm(S) и Ccm(S) - медиальные значения линейной составляющей сопротивленияRcи емкости С, кожи;S и S0- эквивалентные площади прикосновения электродов (см. формулу (1.1)), и тела человека; базовое значение S0=40 см2;
б) от температуры окружающей среды
(1.3)
где Rcmm(S) и Rcam(S) – медиальные значения линейной составляющей сопротивления кожи Rc для мокрого и реального (мокрого, влажного или сухого) состояния кожи при данной площади прикосновения электродов и температуре окружающей среды 20 °С; Т и То — температура окружающей среды и базовая температура (принята равной 12 °С);
в) от напряжения прикосновения
(1.4)
где коэффициент rn(S), определяющий зависимость значения нелинейной составляющей сопротивления кожи Rn от напряжения прикосновенияU, вычисляется по формуле
(1.5)
Rsm(S,T,U) - медиальные значения сопротивления кожи при условиях длительного электропоражения, фиксированных площади электродов,температуре окружающей среды и напряжении прикосновения; rn(So) - постоянный коэффициент (см. табл. 1.1);
г) от длительности воздействия тока
(1.6)
где kt=30 кОм-1- постоянный коэффициент;t- длительность воздействия тока, с.
На основе медиан параметров схемы замещения (см. рис. 1.1) достаточно точно вычисляются медиальные значения всех составляющих, а также значения модуля и аргумента полного сопротивления благодаря малым значениям коэффициентов изменчивости рассматриваемых случайных величин.
Медиальное значение модуля полного сопротивления тела человека для напряжения прикосновения при частоте ниже 10 кГц достаточно точно вычисляется по упрощенной формуле
(1.7)
где Rwm = R'wm+R"wm - медиальное значение активной составляющей полного сопротивления внутреннего участка тела человека при частоте ниже 10 кГц (см. табл. 1.2).
Таблица 1.2
Параметры логарифмического нормального распределения |
Путь протекания тока через тело человека |
Медиальные значения параметров | ||||
R'wm, кОм |
R''wm, кOм |
Rwm, кОм |
R'''wm, к0м |
Cw, нФ | ||
Медианы |
р-р, р-н, н – н, рр - н, рр - нн |
0,40 0,30 0,20 |
0,40 0,30 0,20 |
0,80 0,60 0,40 |
0,13 0,13 0,13 |
4,30 4,30 4,30 |
Стандартные отклонения |
0,10 |
0,10 |
0,10 |
0,10 |
0 |
Примечание: Буквы "р" и "н" обозначают соответственно рука и нога.
Стандартные отклонения логарифмического нормального распределения числовых значений составляющих и полного сопротивления тела человека определяются по формулам:
для активной RZS (S, T, U, ω, t) и реактивной XZ V (S, T, U, ω, t) составляющих, а также полного сопротивления кожиZZ(S, T, U, ω, t)
(1.8)
для активной RW(ω) и реактивной ХW(ω) составляющих и полного сопротивления внутреннего участка тела человека ZW(ω)
(1.9)
для активной составляющей полного сопротивления тела RZ(S, T, U, ω, t)
(1.10)
для реактивной составляющей полного сопротивления тела XZ(S, T, U, ω, t)
(1.11)
для полного сопротивления тела ZZ(S, T, U, ω, t)
(1.12)
Разработаны методы вычисления параметров логарифмического нормального распределения, которые основаны на возможности приблизительного описания рассматриваемых случайных величин логарифмическим нормальным или нормальным распределением.
Сравнение рассмотренных численных характеристик вероятностной модели полного сопротивления тела человека с результатами, полученными многими исследователями, подтверждает корректность предложенной схемы замещения и разработанной модели. На рисунке 1.2 показаны результаты аналитического моделирования (сплошные линии) и экспериментальных исследований Г. Бигсльмейера (точки), касающиеся квантилейполного сопротивления тела человека.
Рисунок 1.2 - Зависимости квантилей полного сопротивления тела человека Z от напряжения прикосновения U при различных уровнях доверительной вероятности (р - р или р - н, 50/60 Гц, сухая кожа, S1 = S2 = 80 см3)
Описание используемого оборудования – Мультиметр М830В
Этот инструмент - один из серии карманных 3,5 -разрядных цифровых мультиметров для измерения постоянного, переменного напряжения, постоянного тока, сопротивлений, проверки диодов и транзисторов. Мультиметр снабжен защитой от перегрузки на всех пределах измерений и индикацией разряда батареи. Это идеальный инструмент для использования в лабораториях, цехах, для хобби и для работы дома.
Передняя панель (см. рис. 1.3):
Переключатель функций и диапазонов. Этот переключатель используется как для выбора функций и желаемого предела измерений так и для выключения прибора. Для продления срока службы батареи переключатель должен быть в положении “OFF” когда прибор не используется.
Дисплей. 3,5-разрядный 7-сегментный ЖКИ высотой 0.5 дюйма.
Разъем “COMMON” (общий). Разъем для черного (отрицательного) провода-щупа.
Разъем “V,,mA”. Разъем для красного (положительного) провода-щупа для измерения всех напряжений, сопротивлений и токов (кроме 10 А).
Разъем “10А”. Разъем для красного (положительного) провода-щупа для измерения токов в диапазоне до 10А.

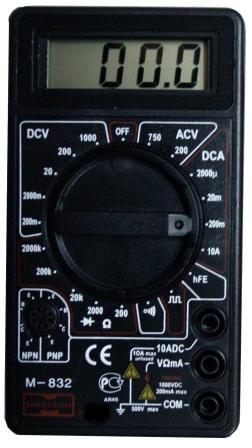

Рисунок 1.3- Мультиметр М830В

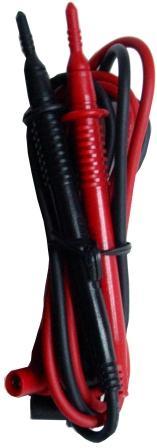

Перед использованием инструмента проверьте провода, щупы и пробник на разрыв и нарушение изоляции.
Порядок действий при измерении сопротивлений:
Красный щуп на вход “V,,mA”, а черный на вход “COM”.
Переключатель пределов установить на требуемый предел измерения .
Если измеряемое сопротивление находится в схеме, то перед измерениями выключите питание схемы и разрядите все конденсаторы.
Считайте показания на дисплее.
Порядок выполнения работы
Изучите теоретическую часть, прилагаемую к данной лабораторной работе.
Сделайте расчет сопротивления своего тела (путь пролегания тока и площадь контактируемого с электродом участка тела – по заданию преподавателя).
Проверьте расчет экспериментальным определением сопротивления указанного участка тела с помощью мультиметра М-830В.
Сравните полученные результаты и сделайте соответствующие выводы.
КОНТРОЛЬНЫЕ ВОПРОСЫ
От чего зависит электрическое сопротивление тела человека ?
Почему сопротивление кожи представляет собой нелинейный элемент?
Зависит ли сопротивление мокрой кожи от температуры окружающей среды?
Какова зависимость квантилей полного сопротивления тела человека от напряжения прикосновения?
