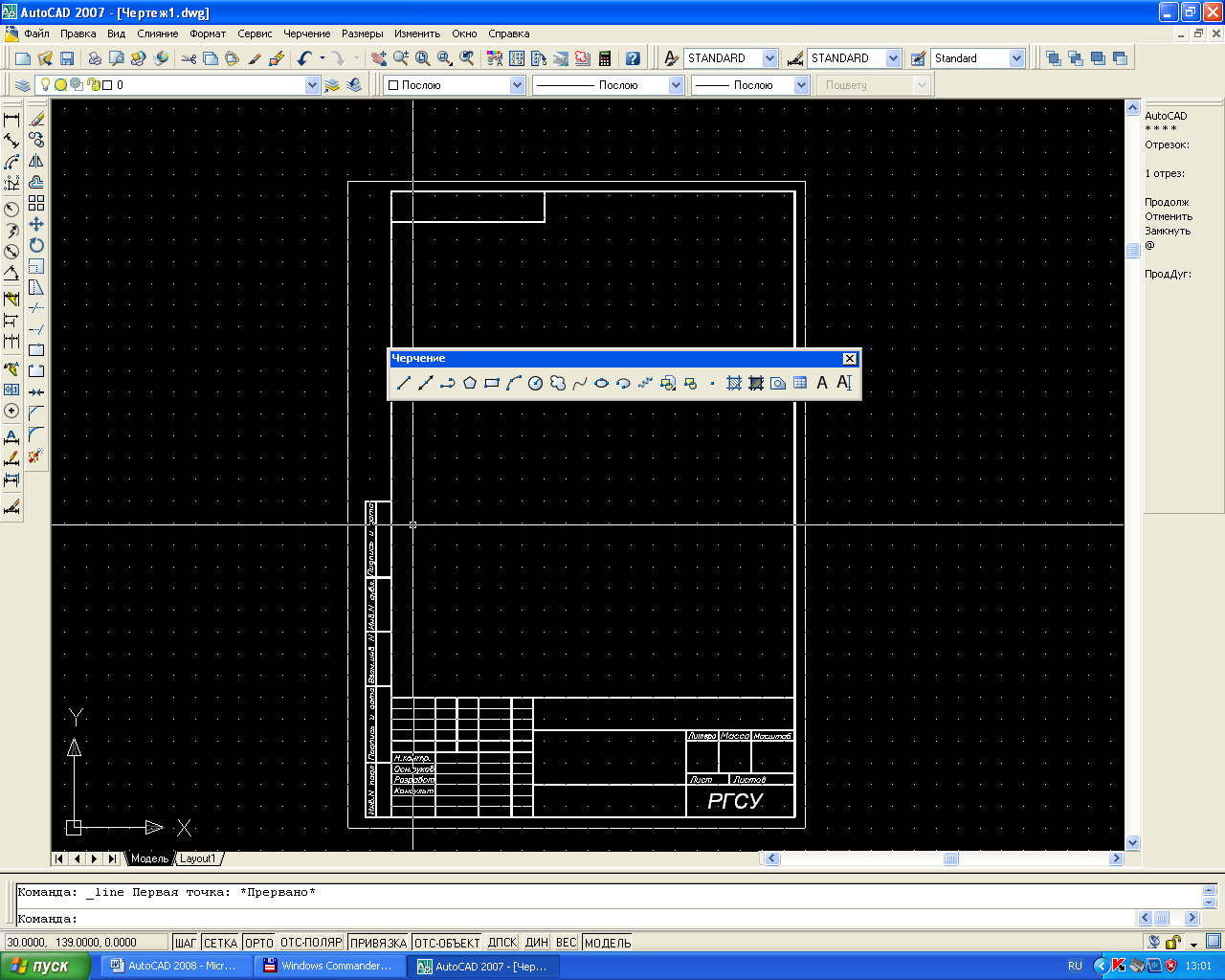

Команда круг (_Circle)

Команда КРУГ (_Circle) позволяет рисовать окружности различными способами, простейший из которых – задать его центр и радиус.

В командной строке (или в поле динамического ввода) появляется запрос:

Команда: Круг (_Сircle)

Центр круга или [3Т/2Т/ККР (кас кас радиус)]:

[3P/2P/Ttr (tan tan radius)]:

Радиус круга или [Диаметр]:

[Diameter]:

По умолчанию нужно указать щелчком мыши центр круга. После этого программа запросит величину радиуса. Радиус можно задать, введя числовое значение в командной строке, или путем указания точки щелчком мыши. После чего на экране появляется круг с центром в указанной точке и заданным радиусом. Если вы при рисовании используете опцию Диаметр [Diameter], то запрос в командной строке соответственно меняется:

Радиус круга или [Диаметр] <12.0000>: Д

[Diameter] <12.0000>: D

Диаметр круга <24.0000>:

Опции команды Круг (_Сircle)

►3T [3P] (3 точки) - позволят построить окружность, проходящую через три указанные точки.

►2T [2P] (2 точки) - позволяет строить круг по двум точкам, которые являются конечными точками диаметра.

► ККР [ТТR] (кас кас радиус) - позволяет строить окружность по двум указанным касательным и радиусу. При этом режим объектной привязки Касательная [Tangent] активизируется автоматически (рис. 2).

Рис. 2. Различные методы рисования окружностей

Команда дуга (_arc)

дуга представляет собой часть окружности. В AutoCAD существует множество способов построения дуги.

Если команду Дуга (_Arc) вводить с клавиатуры или из панели инструментов, она выполняется стандартным методом, т.е. по трем указанным точкам.

Команда: Дуга (_Arc)

Начальная точка дуги или [Центр]:

[Center]:

Вторая точка дуги или [Центр/Конец]:

[Center/End]:

Конечная точка дуги:

Варианты построения дуги:

►3 точки [3 point] – по трем точкам, лежащим на дуге.

►Начало-Центр-Конец (St.C.End) – построение по начальной точке, центру и конечной точке. Дуга строится против часовой стрелки.

►Начало-Центр-Угол (St.C.Аng) – построение по начальной точке, центру и центральному углу. При положительном значении угла дуга строится против часовой стрелки, при отрицательном – по часовой стрелке.

►Начало-Центр-Длина (St.C.Len) – построение по начальной точке, центру и длине хорды. Дуга всегда строится против часовой стрелки. Если значение величины хорды положительное, получается малая дуга, если отрицательное – большая дуга.

►Начало-Конец-Угол (St.End.Аng) – построение по начальной точке, конечной точке и центральному углу. При положительном значении угла дуга строится против часовой стрелки, при отрицательном – по часовой стрелке.

►Начало-Конец-Направление (St.Eng.Direction) – построение по начальной точке, конечной точке и направлению - угол, под которым проходит касательная к дуге от начальной точки.

►Начало-Конец-Радиус (St.End.Rad) – построение по начальной точке, конечной точки и радиусу дуги. AutoCAD всегда строит меньшую дугу против часовой стрелки.

►Центр-Начало-Конец (C.St.End) – по центру, начальной и конечной точкам.

►Центр-Начало-Угол (C.St.Аng) – по центру, начальной точке и углу.

►Начало-Центр-Длина (St.C.Len) – по начальной точке, центру и длине хорды.

►Продолжить (Continue) – продолжение предшествующей линии или дуги.

Команда Прямоуг (_Rectang)

В этой команде достаточно указать две диагональные вершины, чтобы был построен прямоугольник.

Команда: Прямоуг (_Rectang)

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]:

[Chamfer/Elevation/Fillet/Thickness/Width]:

Второй угол или [Площадь/Размеры/Поворот]:

[Area/Dimensions/Rotation]:

Опции команды Прямоуг (_Rectang)

►Фаска [Chamfer] – опция, при помощи которой можно задать величины первой и второй фасок, срезающих углы прямоугольника.

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]: Фаска

Длина первой фаски прямоугольника <5.0000>:

Длина второй фаски прямоугольника <5.0000>:

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]:

После задания размеров фасок AutoCAD возвращается к первому запросу команды.

► Уровень [Elevation] – опция, позволяющая задать уровень, на котором будет создаваться прямоугольник.

► Сопряжение [Fillet] - опция, управляющая радиусом сопряжения сторон прямоугольника.

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]: Сопряжение

Радиус сопряжения прямоугольника <2.0000>:

Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]:

Второй угол или [Размеры]:

В построенном после этого прямоугольнике стороны сопряжены между собой с заданным радиусом.

► Высота [Thickness] – позволяет строить прямоугольники с заданной высотой.

► Ширина [Width] – опция, управляющая заданием ширины (толщины сторон прямоугольника).

Команда ПЛИНИЯ (_PLINE)

Полилиния представляет собой единый объект, в котором комбинируются линейные отрезки и дуги переменной толщины. При использовании полилиний гарантируется создание замкнутого контура. Кроме того, полилиниями удобно пользоваться для создания трехмерных моделей.

Команда: Плиния (_Pline)

Начальная точка:

Следующая точка или [Дуга/Полуширина/длИна/Отменить/Ширина]:

[Arc/Halfwidth/Length/Undo/Width]:

Опции команды Плиния (_Рline) в режиме линейного отрезка (рис. 3).

► Дуга [Arc] – переход в режим рисования сегментов дуги.

► Замкнуть [Close] – AutoCAD замыкает полилинию, т.е. проводит линию между конечной точкой последнего сегмента и начальной точкой полилинии.

► Полуширина [Halfwidth] – задание полуширины полилинии, т.е. расстояния между центром полилинии и ее кромкой.

► Длина [Length] – задание длины следующего линейного отрезка, который будет проведен в том же направлении.

► Отменить [Undo] – удаление последнего созданного сегмента.

► Ширина [Width] – определение ширины полилинии. При этом AutoCAD предложит выбрать значения начальной и конечной точек.

Режим дуги при построении полилинии.

► Угол [Angle] – задание внутреннего угла.

► Центр [Center] – задание центра дуги.

► Замкнуть [Close] – замкнуть дугой последнюю выведенную точку с первой. ► Направление [Direction] – задание направления дуги в начальной точке.

► Полуширина [Halfwidth] – задание полуширины полилинии

► Линейный [Line] – переход в режим отрисовки отрезков.

► Радиус [Radius] – задание радиуса дуги

► Вторая [Second pt] – задание второй точки дуги

► Отменить [Undo] – удаление последней дуги

► Ширина [Width] – определение ширины полилинии. При этом программа предложит выбрать значение ширины в начальной и конечной точках.

Рис. 3. Примеры полилиний

Команда ЭЛЛИПС (_ELLIPSE)

Средствами AutoCAD можно создать как эллипс, так и эллиптическую дугу, являющуюся частью эллипса. Как и окружность, эллипс имеет центр. Однако в отличие от окружности у эллипса есть два радиуса: длинный, расположенный вдоль большой оси, и короткий – вдоль малой оси.

Существует 2 способа построения эллипсов:

1. Построение путем указания начальной и конечной точек одной из осей (Т1 и Т2) и длины другой оси (Т3). Фактически при этом будет задана вторая полуось, которая затем будет удвоена (рис.4).

2. Построение путем указания центра (Т4) и конечных точек обеих осей (Т5 и Т6). Фактически при этом задаются длины обеих полуосей, которые затем будут удвоены (рис.5).

Рис. 4 Рис. 5

Построение эллиптических дуг.

Эллиптическая дуга строится как часть эллипса. По умолчанию построение эллипса выполняется путем указания начала и конца первой оси и конца второй оси.
