Графические примитивы в AutoCad и команды их создания
Рисунки в AutoCAD строятся из набора графических примитивов. Под примитивом понимается элемент чертежа, который выводится одной командой и обрабатывается системой как целое, а не как совокупность точек или объектов. Команды вычерчивания (рисования) графических примитивов и содержатся в падающем меню ЧЕРЧЕНИЕ (DRAW) и в экранных меню РИСУЙ 1 и РИСУЙ 2 (DRAW 1 и DRAW 2). Необходимо отметить, что каждая команда может быть введена одним из следующих способов: из падающего меню, с клавиатуры, из экранного меню, путем выбора соответствующей пиктограммы инструментальной палитры.
Команда точка (_роint)
|
Команда Точка (_Point) – используется для создания в рисунке объектов – точек. |
|
Способ отображения точки (видимый маркер) может быть задан с помощью команды Диалтточ (_Ddptype). Для вызова команды нужно:
● В меню Формат (Format) выбрать строку Отображение точек (Point style).
|

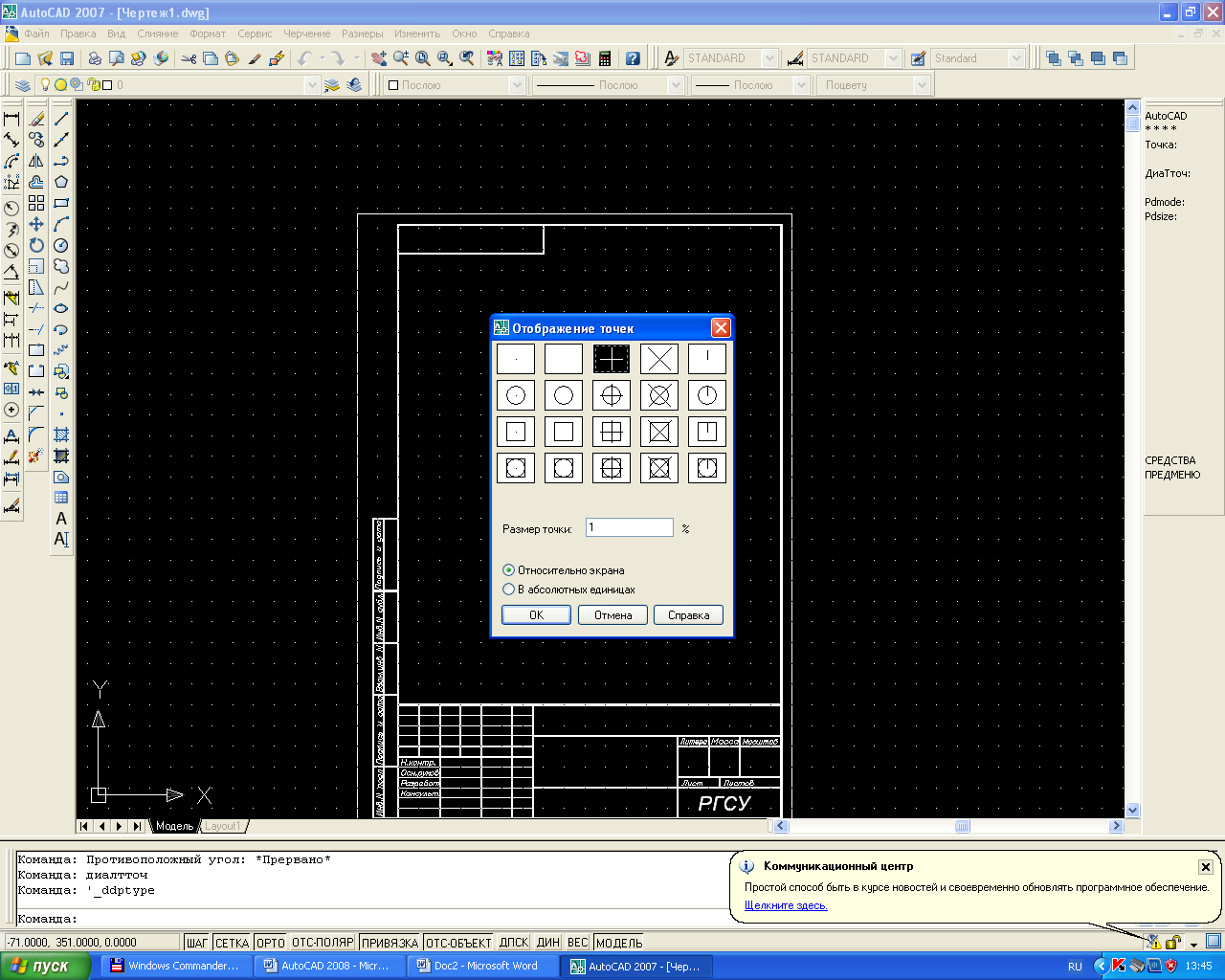

В появившемся диалоговом окне (рис. 1) можно выбрать образец с необходимой формой изображения точек, затем указать размер точки в абсолютных единицах рисунка или в процентах к экрану. |
Рис. 1. Настройка отображения точек. |
Команда Отрезок (_Line)
|
Команда Отрезок (_Line) – позволяет создавать одиночные отрезки или ломаные линии.
|
|
После вызова команды в командной строке (и в поле динамического ввода) появляется сообщение с запросом ввода первой точки:
Команда: Отрезок (_Line)
Первая точка:
Следующая точка или [Отменить]:
[Undo]
Следующая точка или [Отменить]:
Следующая точка или [Замкнуть/Отменить]:
[Close/Undo]
…
Следующая точка или [Замкнуть/Отменить]:
Если перед текущей командой Отрезок выполнялась какая-либо команда вычерчивания, то нажатие клавиши <ENTER> в ответ на запрос Первая точка: приведет к тому, что новый отрезок начнется в той же точке, в которой закончился предыдущий графический объект. Если последним вычерченным объектом была дуга, то нажатие клавиши <ENTER> в ответ на первое приглашение новой команды Отрезок приведет к тому, что новый отрезок начнется в конечной точке дуги и будет направлен по касательной к дуге.
Опции команды Отрезок (_Line)
► Отменить [Undo] - если в ответ на запрос об указании точки ввести эту опцию, то удаляется последняя указанная точка, а вместе с ней и последний сегмент отрезка. Эту опцию можно применять вплоть до удаления самой первой точки, указанной в начале выполнения команды, после чего можно снова указать исходную точку отрезка.
► Замкнуть [Close] - с помощью этой опции AutoCAD автоматически дорисовывает отрезок между последней указанной вами точки и исходной точкой самого первого сегмента, после чего команда завершается. Но это возможно только после отрисовки первых двух сегментов, поэтому данная опция становится доступной и появляется в командной строке только после указания третьей точки.
