Задание «ЛЕСТНИЦА» выполняется в масштабе 1:50 на листе

формата А-3

Некоторые сведения о лестницах

Лестница состоит из наклонных элементов – лестничных маршей – со ступенями и лестничными площадками, из которых один находится на уровне этажей, –этажные площадки, другие – между этажами – междуэтажные площадки. Уклоном лестничного марша называется отношение его высоты к его горизонтальной проекции. Подступенком называется вертикальная плоскость ступени, проступью – горизонтальная плоскость, на которую ступает нога человека. Количество маршей чаще всего – 2. Количество ступеней должно быть не менее 3 и не более 18. Высота проходов под лестничной площадкой и маршами должна быть 2100мм до низа выступающих конструкций, поэтому, если вход в здание организован через лестничную клетку под первой промежуточной площадкой, необходимо устройство дополнительного неполного марша из нескольких ступеней, ведущего от площадки у входа на первую этажную площадку.

Ширина лестничной площадки должна назначаться не меньше, чем ширина марша, и не меньше 1200мм. Зазор между маршами двухмаршевой лестницы должен быть не менее 100мм. Высота ограждения с перилами принимается не менее 900мм.

Пример выполнения чертежей лестницы (прил. 1, 2)

Для выполнения этой работы необходимо иметь следующие данные:

1. высота этажа – от пола нижележащего до пола вышележащего этажа;

число маршей в пределах одного этажа. В примере эти данные

H_э = 3000мм, N = 2;

2. ширина приступи C = 300, высота подступенка B = 150;

3. ширина лестничного марша W = 1050; зазор между маршами К = 100.

Ι этап. РАСЧЕТ РАЗМЕРОВ ОСНОВНЫХ ЭЛЕМЕНТОВ ЛЕСТНИЦЫ

Ширина лестничной клетки (внутренний размер)

V = 2 + W + K = 2 * 1050 + 100 = 2200.

Высота одного марша

Н_м = Н_э: N = 3000: 2 = 1500.

Число подступенков в марше

P = Н_м: N = 3000: 2 = 1500.

Число поступей в марше

R = P – I =10 – 1 = 9.

Размер горизонтальной проекции марша

Q = C * R = 9 * 300 = 2700.

Длина лестничной клетки в осях – 6000, а внутренний ее размер – 6000 – 200 – 190 = 5610. Отсюда ширина лестничной площадки равна (5610 – 2700) : 2 = 1455, т.е. больше мин.

Из рассмотрения узлов находим, что высота балки лестничной площадки равна 300. Для прохода под междуэтажной площадкой первого этажа остается 1500 – 300 = 1200, при норме высоты 2100 недостает 2100 – 1200 = 900мм. Следовательно, площадку перед входом следует понизить до отметки – 0.900 и ввести цокольный марш, содержащий 900: 150 = 6 подступенков. Этот марш содержит 6 – 1 = 5 проступей, и его заложение равно 300х5 = 1500мм.

II этап. ГРАФИЧЕСКИЕ ПОСТРОЕНИЯ

Исходя из подсчитанных размеров изображения, намечаем место плана и место разреза. На разрезе отмечаем уровни этажей, междуэтажных площадок и площадок у входа. Делим высоту этажа и дополнительного марша на число подступенков. Через точки деления проводим вертикальные прямые. В средней трети листа откладываем величину заложения марша и делим его на число подступенков. Через точки деления проводим вертикальные прямые, по полученной сетке стороны – контуры ступеней маршей в разрезе. По линиям связи переносим разбивку ступеней с разреза на план. Ознакомившись с узлами 1 и 2, прочерчиваем контуры площадок плана, после чего выполняем окончательную обводку, учитывая, что марш, попавший в секущую плоскость, обводится основной линией, а не попавший – вдвое тоньше (рисунок).

Проставляем необходимые размеры, выполняем надписи. Показываем стрелкой направление подъема (прил. 2).

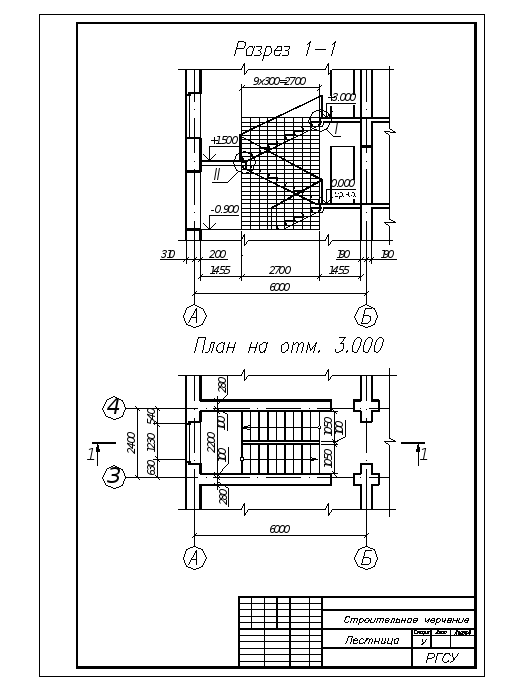

Приложение 1

Приложение 2

Литература

1. Каминский В.П., Георгиевский О.В., Будасов Б.В. Строительное черчение: учебник для вузов. – М.: ООО Издательство «Архитектура-С, 2004.

2. Арцишевская О.А. Лестница. – Ростов н/Д: РГСУ, 2000.
