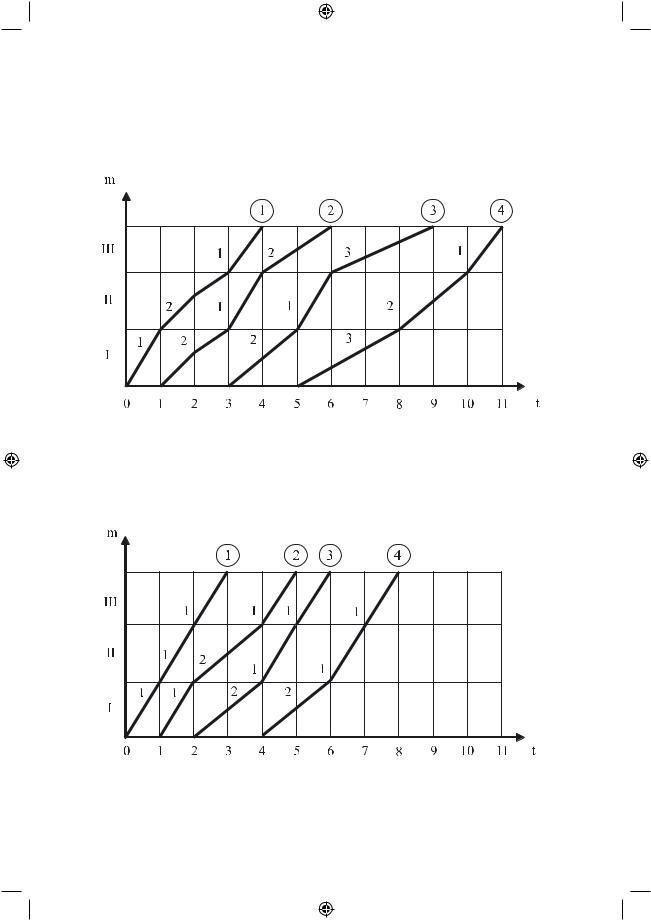

4.6. На циклограмме показана работа на трех захватках специализированных потоков, входящих в объектный. Используя циклограмму, постройте сетевой график и рассчитайте его секторным методом.

Найдите критический путь.

4.6.1.

4.6.2.

72

4.6.3.

Решение:

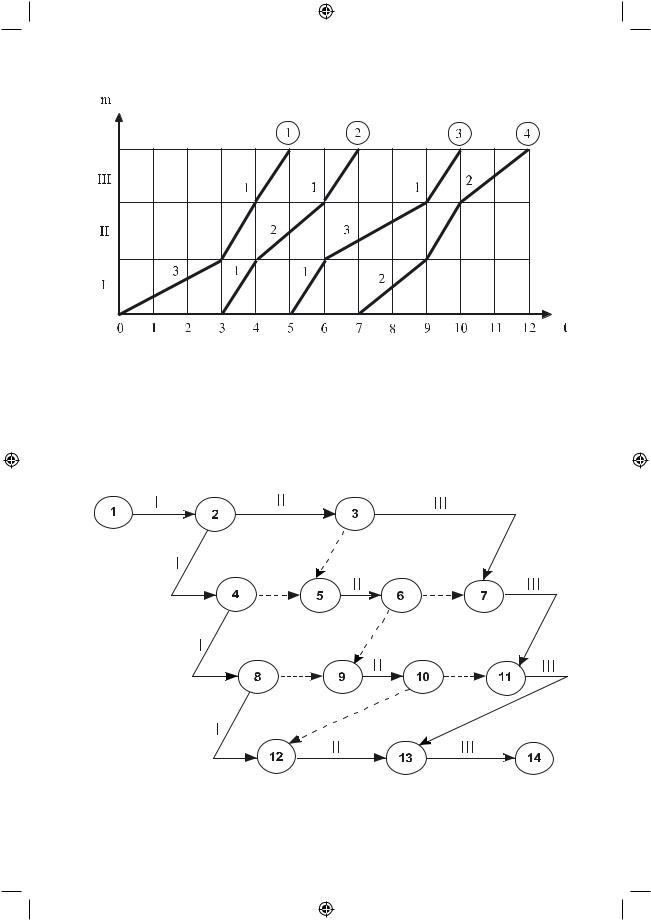

4.6.1. Строим сетевой график по представленной циклограмме, на которой изображена работа четырех бригад на трех захватках. Работа выполняется поточным методом, поэтому во избежание мнимых зависимостей вводим дополнительные элементы (события 5, 7, 9, 11 и зависимости 4–5, 6–7, 8–9, 10–11).

73

Над каждой сплошной стрелкой, изображающей работу, показываем римскими цифрами номер захватки, на которой производится данная работа.

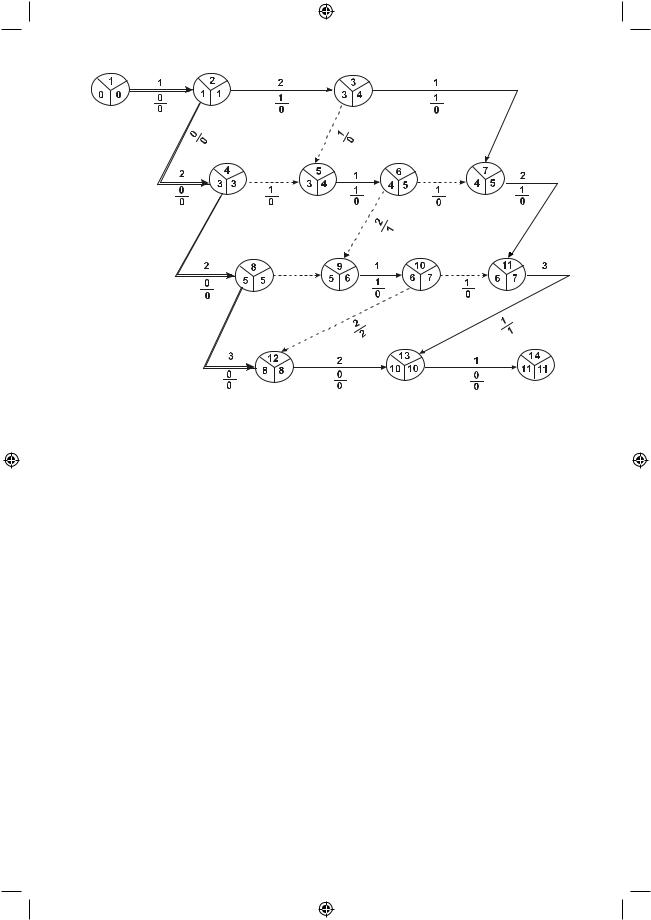

Полученную сетевую модель рассчитываем секторным методом, заполняя сектора в соответствии с расположенным ниже ключом:

А

Ni – номер данного события;

TРНБ – раннее начало работы (Б), которая вышла из данного события;

TАПО – позднее окончание работы (А), которая вошла в данное событие;

tА, tБ – продолжительность работ А и Б соответственно;

RА, RБ – полный резерв времени работ А и Б соответственно; rА, rБ – частный резерв времени работ А и Б соответственно.

Сначала заполняем левые сектора прямым ходом расчета от исходного события к завершающему, в котором отразится длина критического пути. В случае выбора в левый сектор ставим большее значение, т.к.

Затем значение левого сектора в завершающем событии переносим в правый сектор и заполняем правые сектора обратным ходом расчета от завершающего события к исходному. В случае выбора необходимо принять меньшее значение, т.к.

Заполнив левые и правые сектора, приступаем к расчету полных и частных резервов времени у каждой работы, в том числе фиктивной (зависимости). Если значение полного и частного резервов равны нулю, то такая работа является критической и выделяется на сетевом графике.

74

ОТВЕТЫ

Основные термины и понятия

4.1., 4.2: 1 о; 2 з; 3 п; 4 а; 5 д; 6 и; 7 в; 8 м; 9 л; 10 е; 11 г; 12 к; 13 н; 14 ж; 15 б.

4.3. 1 л, 2 м, 3 к, 4 и, 5 а, 6 п, 7 в, 8 г, 9 д, 10 е, 11 ж, 12 з, 13 н, 14 о, 15 б.

Тесты

4.1., 4.2: 1 г; 2 г; 3 а б; 4 г; 5 г; 6 г. 4.3. 1 б, 2 в, 3 б, 4 а, 5 а, 6 б, 7 в.

Верно/неверно

4.1., 4.2: 1 в; 2 в; 3 в; 4 н; 5 н. 4.3. 1 в, 2 н, 3 в, 4 н, 5 н, 6 н.

Задачи

4.2: Оптимальная очередность возведения объектов:

4.2.2.I, III, IV, V, II.

4.2.3.IV, III, II, I.

4.2.4.I, V, IV, III, II.

4.2.5.IV, I, III, V, II.

4.2.6.III, IV, V, II, I.

4.2.7.III, II, I, IV.

4.2.8.II, I, V, III, IV.

4.3: За счет возведения дополнительных бригад срок строительства уменьшится на:

4.3.2.10 единиц времени.

4.3.3.48 единиц времени.

4.3.4.29 единиц времени.

4.3.5.38 единиц времени.

4.3.6.14 единиц времени.

4.3.7.63 единиц времени.

76

4.3.8. 36 единиц времени.

4.4: Срок строительства и продолжительность перерывов уменьшатся на:

4.4.2.9 и 36 единиц времени.

4.4.3.8 и 32 единиц времени.

4.4.4.5 и 20 единиц времени.

4.4.5.9 и 36 единиц времени.

4.4.6.7 и 28 единиц времени.

4.5. Продолжительность критического пути и критические работы соответственно:

4.5.2.Tкр =14; 1–2, 2–3, 3–5, 5–6, 6–8.

4.5.3.Tкр =21; 1–2, 2–3, 3–4, 4–5, 5–7, 7–9.

4.5.4.Tкр =20; 1–3, 3–5, 5–6, 6–8, 8–10.

4.5.5.Tкр =25; 1–2, 2–3, 3–5, 5–7, 7–8, 8–9, 9–10, 10–11.

4.5.6.Tкр =13; 1–2, 2–3, 3–4, 4–5, 5–8, 8–10.

4.5.7.Tкр =21; 1–2, 2–3, 3–4, 4–5, 5–8, 8–9, 9–10.

4.5.8.Tкр =45; 1–2, 1–3, 2–4, 3–4, 4–5, 5–6, 6–8, 8–9, 9–10, 10–11.

4.5.9.Tкр =24; 1–2, 2–3, 3–4, 4–7, 7–8, 8–9, 9–10.

4.5.10.Tкр =30; 1–2, 2–3, 3–4, 4–6, 6–8, 8–9, 9–10.

4.5.11.Tкр =31; 1–2, 2–3, 3–4, 4–5, 5–6, 6–7, 6–8, 6–9, 7–10, 8–10,

9–10.

4.5.12.Tкр =25; 1–3, 3–4, 4–6, 6–8, 8–9, 9–10.

4.5.13.Tкр =27; 1–2, 2–4, 4–6, 6–8, 8–11.

4.5.14.Tкр = 42; 1–2, 2–3, 3–5, 5–6, 6–7, 7–8, 8–9, 9–10.

4.5.15.Tкр =54; 1–2, 2–3, 3–4, 4–6, 6–7, 7–8, 8–9, 9–10.

4.6.2.Ткр =8; 1–2, 2–4, 4–8, 8–12, 12–13, 13–14.

4.6.3.Ткр= 12; 1–2, 2–3, 2–4, 3–5, 4–5, 5–6, 6–9, 9–10,10–11, 10–12, 11–13, 12–13, 13–14.

77

Ответы к фрагменту сетевой модели с ошибками:

1 – Сетевая модель имеет два исходных события – 1 и 2.

2 – Завершающее событие сетевой модели не имеет своего номера. 3 – Две работы с одинаковым кодом 1–3.

4 – Коды работ 20–19, 8–6 имеют больший номер их конечного события.

5 – Работы 6–7, 7–8, 8–6 составляют замкнутый контур.

6 – Работа 2–4 является «хвостом».

7 – Работа 4–5 является «тупиком».

8 – Работа 11–13 необоснованно влияет на начало работы 15–20 («прострел»).

9 – Событие 16 является графически лишним элементом в сетевой модели.

10 – Зависимость 16–18 является графически лишним элементом в сетевой модели.

78

ГЛАВА 5. ПРОЕКТИРОВАНИЕ СТРОИТЕЛЬНЫХ

ГЕНЕРАЛЬНЫХ ПЛАНОВ

5.1. Назначение и виды строительных генеральных планов

Основные термины и понятия

Для каждого из представленных терминов и понятий подберите соответствующее ему определение.

а) Стройгенплан основного периода строительства; б) Стройгенплан подготовительного периода строительства; в) Ситуационный стройгенплан; г) На стройгенплане показываются.

1.Разрабатывается в том случае, если строящиеся постоянные или реконструируемые существующие здания и сооружения в подготовительный период будут в дальнейшем использоваться строителями временно для собственных нужд.

2.Отражает те условия, при которых ведется строительство объекта, с запланированной последовательностью на определенной территории.

3.Места расположения временных, в том числе, мобильных зданий и сооружений; временные внешние и внутриплощадочные сети

сместами подключения к действующей сети; расположение монтажных кранов; временные дороги, склады и площадки открытого хранения материалов и изделий; ограждения территории строительства, границы землепользования застройщика и границы соседних земельных участков, на которые застройщик получил право на время строительства (сервитуты), а также существующие подземные коммуникации, наземные здания и сооружения, дороги, проходы, деревья и др.

4.Разрабатывается на топографической схеме с расположением предприятий материально>технической базы и карьеров, жилых поселков, внешних путей и дорог, станций МПС, речных и морских причалов, линий связи и электропередачи, с транспортными схемами поставки строительных материалов, изделий и оборудования, с нанесением границ территорий возводимого объекта и примыкающих к ней участков существующих зданий и сооружений, вырубки леса и участков, временно отводимых для нужд строительства.

79

Тесты

Выбрать верные утверждения

1.Частью чего являются строительные генеральные планы: а) технологических карт; б) карт трудовых процессов;

в) проектов организации строительства и производства работ.

2.При строительстве объекта по очередям стройгенплан разрабатывается:

а) только на первую очередь строительства; б) на первую очередь строительства, но с учетом полного оконча-

ния строительства.

3.Процедура рассмотрения стройгенплана включает: а) только согласование; б) только экспертизу; в) только утверждение;

г) согласование, экспертизу и утверждение вместе взятые.

4.Кто утверждает стройгенплан (СГП), разработанный в составе

ПОС:

а) подрядчик; б) проектировщик; в) заказчик.

Верно/неверно

Прочитайте внимательно следующие утверждения и укажите, какие из них верны, а какие – ошибочны.

1.Всегда ли необходимо разрабатывать СГП на подготовительный период.

2.Должен ли застройщик учитывать сервитуты при организации стройплощадки.

3.Учитываются ли на СГП условия безопасности дорожного движения.

4.Является ли необходимой топографическая основа для проектирования СГП.

5.Верно ли, что СГП можно спроектировать без наличия генплана.
