Вопросы для самоконтроля
1 Что такое телекоммуникационная система?
2 Что такое телекоммуникационная сеть?
3 Как называются устройства, обеспечивающие преобразование сообщений в электрические сигналы?
4 Каковы основные этапы развития сетей связи в России?
5 Какие виды сетей входят в состав ЕСЭ РФ?
6 По каким признакам классифицируются сети ЕСЭ РФ?
7 Каковы основные способы построения телекоммуникационных сетей?
8 В соответствии с чем организуется взаимодействие телекоммуникационных сетях?
9 Какие задачи решают уровни эталонной модели ВОС?
10 Каким образом осуществляется взаимодействие между уровнями в модели ВОС?
11 В чем сущность метода коммутации каналов?
12 Какие фазы характерны для метода коммутации каналов?
13 В чем сущность метода коммутации сообщений?
14 Какие фазы характерны для метода коммутации сообщений?
15 В чем сущность метода коммутации пакетов?
16 Какие фазы характерны для метода коммутации пакетов?
17 В чем сущность дейтаграммного способа доставки сообщений?
18 Что такое виртуальное соединение?
19 С какой целью разрабатываются стандарты и рекомендации в области телекоммуникаций?
20 Какие международные организации разрабатывают стандарты и рекомендации в области телекоммуникаций?
2 Общие принципы построения телефонных сетей
2.1 Общегосударственная система автоматической телефонной связи
Общегосударственная система автоматизированной телефонной связи (ОГСТфС) предназначена для удовлетворения населения и предприятий в передаче сообщений пользователей как в пределах страны, так и выход на международную телефонную сеть 26. Схема построения ОГСТфС показана на рисунке 2.1 1
.
Рисунок 2.1 – Структурная схема ОГСТфС
ОГСТфС предоставляет два вида услуг:
услуги доставки (передачи) информации – передача речевых, факсимильных сообщений, электронной почты, передача данных;
специальные услуги - информационно-справочные, заказные, дополнительные.
Специальные услуги предоставляют службы сервиса автоматически или с помощью оператора. К службам сервиса относятся:
справочная местной телефонной сети;
справочная точного времени;
заказная междугородной телефонной сети (принимает заказы на междугородные и международные разговоры);
справочная междугородной и международной сети;
заказная ремонта местной телефонной сети.
Дополнительные услуги (дополнительные виды обслуживания ДВО) могут предоставляться общесетевыми службами или коммутационной системой, куда подключена линия абонента. К ДВО относятся следующие услуги:
сокращенный набор номера;
переадресация входящего вызова на другой аппарат;
возможность получить справку во время разговора с одним из пользователей с возможностью возврата к прежнему собеседнику без повторного набора номера;
конференц-связь.
2.2 Построение городских телефонных сетей (гтс)
2.2.1 Нерайонированная ГТС

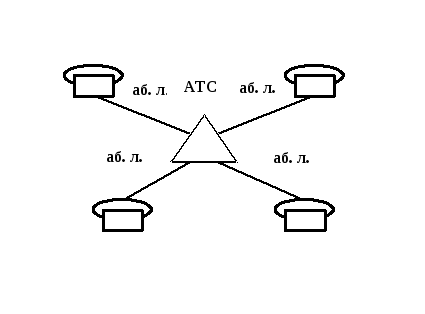

Простейшей ГТС является нерайонированная ГТС. На такой сети устанавливается одна телефонная станция, куда включаются абонентские линии (рисунок 2.2).
Рисунок 2.2 – Нерайонированная ГТС
Нерайонированные ГТС используются в городах с небольшой емкостью и обслуживаемой территорией.
Нумерация на сети может быть:
Четырехзначная (если емкость АТС не превышает 10000 номеров):
В этом случае максимальная емкость сети 8000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 и 8 (0, в дальнейшем 1 – выход на узел спецслужб; 8, в дальнейшем 0 – выход на АМТС);
Пятизначная:
В этом случае в городских районах с высокой плотностью абонентов устанавливаются концентраторы, которые содержат часть коммутационного оборудования цифровой АТС.
Максимальная емкость сети 80000 номеров.
2.2.2 Районированная ГТС
При увеличении абонентской емкости и размеров обслуживаемой территории для уменьшения затрат на линейные сооружения целесообразно строить ГТС по принципу районирования. В этом случае территория города разбивается на районы. В каждом из районов размещается районная АТС (РАТС), в которую, как правило, включаются 10000 абонентов этого района. РАТС соединяются между собой по принципу «каждая с каждой» (рисунок 2.3)
Максимальная емкость сети 80000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 (в дальнейшем 1) и 8 (в дальнейшем 0). Экономически выгодная емкость 50-60 тыс. номеров.
При таком построении ГТС капитальные затраты на линейные сооружения сокращаются за счет существенного уменьшения протяженности абонентских линий, имеющих низкий коэффициент использования и введения соединительных линий с высоким коэффициентом использования.
Рисунок 2.3 – Районированная ГТС
