для заочников / внутризаводское / Однолинейная схема.Схема внешнего электроснабжения

Однолинейная схема

1.Источник питания (ИП);

2.Питающая линия (ПЛ);

3.Приемная подстанция (ГПП, ЦРП);

4.Распределительное устройство главной понизительной подстанции (РУ ГПП);

5.Цеховая трансформаторная подстанция (ЦТП);

6.РУ низкого напряжения 0,4кВ (РУ НН 0,4кВ);

7.Коммутационная аппаратура;

8.Промежуточное РУ;

9. Линии распределительной сети.

Схема электроснабжения условно делится на схему:

1)внешнего электроснабжения

2)схему внутреннего электроснабжения

Схемы внешнего электроснабжения

Подразделяются на:

1)схемы с питанием только от энергосистемы

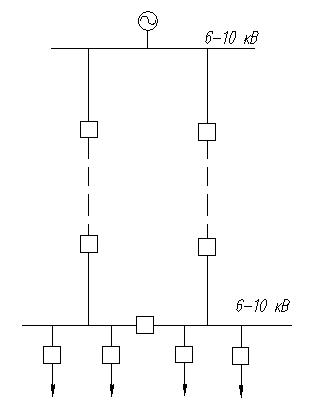

2)с питанием от энергосистемы и от собственного источника питания а) схема без трансформации напряжения

Напряжение источника питания совпадает с напряжением распределительной сети промышленного предприятия, поэтому трансформации не требуется, если предприятие расположено вблизи от энергосистемы.

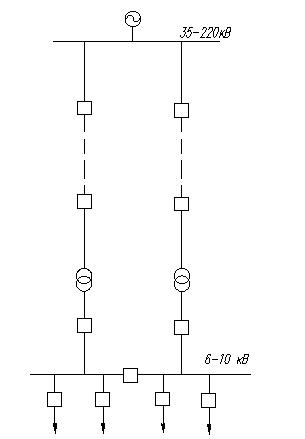

б) схема с трансформацией напряжения

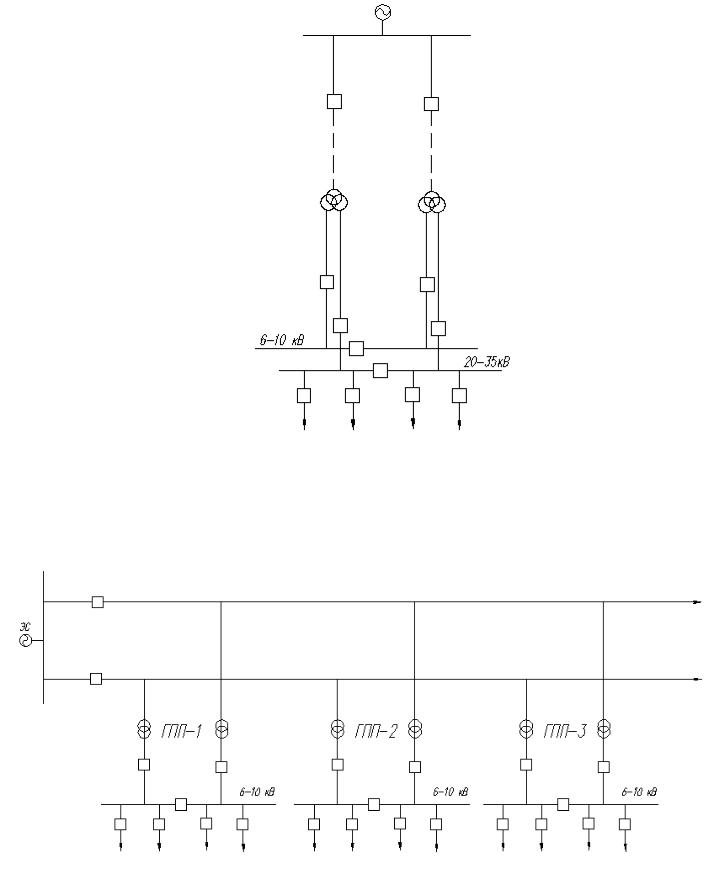

Когда часть нагрузки 6(10)кВ, а часть 20(35)кВ на предприятии большой мощности применяется следующая схема

Схема глубокого ввода

Глубокие вводы применяются на предприятии большой мощности, на

U=35-220 кВ следует выполнять в виде радиальных линий к подстанции

(ГПП), расположенных в центрах нагрузок отдельных групп потребителей

и питаемых от узловых подстанций (это подстанция центральных предприятий, получающая электроэнергию на U 110-500кВ и распределяющая её на 35-110-220кВ по подстанциям глубоких вводов,

размещенных у границ промышленного предприятия или ближайшей районной подстанции).

Глубокий ввод осуществляется ВЛ с ответвлением к подстанции глубоких вводов, расположенных в центре электрических нагрузок отдельных групп потребителей в данном районе промышленного предприятия. Число подстанций глубоких вводов определяется технико-

экономическим расчетом и зависит от потребляемой мощности, взаимного расположения отдельных производств промышленных предприятий.

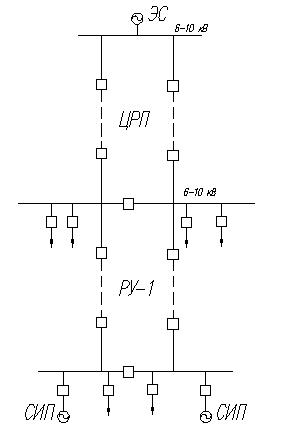

Схема питания от энергосистемы и от собственного источника питания

Собственный источник питания на промышленном предприятии предусматривается:

1)при сооружении промышленного предприятия в районах, не имеющих связи с энергосистемой;

2)при наличии специальных требований к бесперебойности питания;

3)при значительной потребности в паре и горячей воде для производственных целей и теплофикации, а так же при наличии на объекте отбросов топлива и целесообразности его использования. Мощность собственного источника питания определяется его назначением и колеблется от полной мощности предприятия до минимально необходимой в после аварийном режиме.

Собственные источники питания должны быть связаны с ближайшими сетями энергосистемы, кроме удаленных районов.

Работают непосредственно на генераторном напряжении через повышающий трансформатор.

Данная схема применяется, когда месторасположение собственного источника питания совпадает с центром электрических нагрузок промышленного предприятия и питания потребителей осуществляется от энергосистемы на генераторном напряжении.

Схема применяется, когда источник питания находится в удалении от центра электрических нагрузок, но питание ЭС осуществляется на генераторном напряжении.

Мероприятия по совершенствованию схем

Схемы электроснабжения развивались в направлении упрощения ранее применявшихся схем без снижения надежности.

К упрощениям относятся:

1)отказ от крупных распределительных пунктов, через которые проходит питание всего промышленного предприятия;

2)отказ от двойной системы шин;

3)применявшееся кольцевое резервирование признано не рациональным и схема имеет трудности в эксплуатации

4)число ступеней питания в схемах электроснабжения должно быть не более трех

5)не рекомендуется питать распределительное устройство в секции

другого распределительного устройство.
