изоляторы

Лине́йный изоля́тор — устройство для подвешивания и изоляции проводов и кабелей на опорах воздушной линии электропередачи(ВЛ) или воздушных линий связи (ВЛС).

Классификация[править | править исходный текст]

Многошейковый изолятор РФО накрюке

Линейный штыревой изолятор ШФ-10Г

Фарфоровый роликовый изолятор

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

• Опорный.

  • Для работы в помещениях — с гладкой поверхностью и ребристые.

  • Для работы на открытом воздухе — штыревые, стержневые.

• Проходной.

  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.

  • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.

• Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.

• Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.

• Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.

• Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые изоляторы покрываются глазурьюдля улучшения изолирующих свойств.

По материалу изготовления[править | править исходный текст]

По материалу изготовления изоляторы подразделяются на фарфоровые, стеклянные и полимерные:

• Фарфоровые изоляторы изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.

• Стеклянные изоляторы изготавливают из специального закалённого стекла. Они имеют бо́льшую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшееэлектрическое сопротивление.

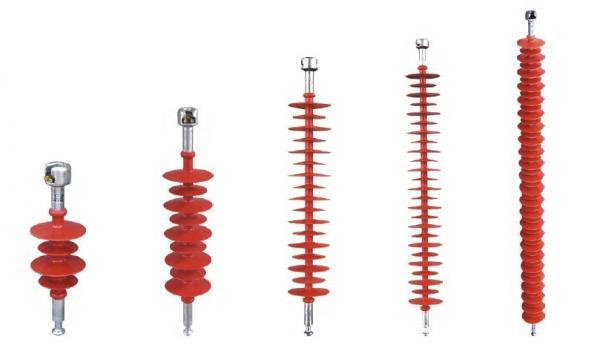

• Полимерные изоляторы изготавливают из специальных пластических масс.

  • предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.

По способу крепления на опоре[править | править исходный текст]

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

• Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ

• Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.

• Линейные опорные изоляторы (крепятся к траверсам или стойкам опор ЛЭП с помощью болтов ) применяются на ВЛ до 154 кВ (в отечественной практике - на ВЛ 6-10 кВ).

Вопрос: Какими бывают изоляторы и от чего зависит количество изоляторов в гирлянде ВЛ? Ответ:

Изоляторы изготавливают в зависимости от назначения и эксплуатационных условий, а различают по нескольким конструктивным типам и материалам: - Штыревые (фарфор \ стекло ) - Подвесные (фарфор \ стекло \ полимеры) - Натяжные (дельта-древесина \ керамика \ эбонит \ полимеры … ) - Проходные (фарфор \ полимеры) - Опорные (фарфор \ стекло \ твёрдые пластмассы \ текстолит \ полимеры … ) - А также специфические для различной аппаратуры (из различных изоляционных материалов) Для относительно низких напряжений до нескольких кВ в электросетях широко применяют в основном штыревые изоляторы (реже подвесные),а на оборудовании подстанций: проходные и опорные изоляторы. Напряжение таких сетей нужно «знать в лицо» (изолятор на глаз не вольтметр) Классов напряжений не так уж и много: от бытовых (~127 устарело)\~220\~380 вольт и распределительных сетей (~2 устарело)\~6\~10 кВ (кабельные ~2\~6\~10\~20 кВ) Для нужд троллейбусных и трамвайных контактных сетей напряжением =600 В используются натяжные изоляторы, в метрополитене контактный рельс =825 В удерживают специфические опорные изоляционные крепления. В контактных сетях железнодорожного транспорта =3 кВ и ~25 кВ применяются уже подвесные, натяжные и опорные изоляторы. А для линий электропередач высокого напряжения применяются только подвесные изоляторы в составе гирлянд, чем выше напряжение тем больше будет длина этой самой гирлянды пример: ~35 кВ (от 2-х до 5 в зависимости от опоры) ~110 кВ (от 7 до 10 в зависимости от опоры) ~154 кВ (от 9 до 12) ~220 кВ (от 14) фаза — толстый одиночный провод ~330 кВ (от 16) фаза — двойной провод ~500 кВ (от 17) фаза — тройной провод расположенный треугольником ~750 кВ (от 20) фаза — 4 или 5 проводов расположенные квадратом или кольцом Изоляторы

. POSTED IN ШПОРЫ ПО ВОЗДУШНЫМ, КАБЕЛЬНЫМ ЛИНИЯМ И ПОДСТАНЦИЯМ

Изол-ры предн-ны для крепления проводов к опорам и создания необх. Изол. промежутка между проводом находящ-ся под напр. и опорой.

Осн. Требованиями к изоляторам явл-ся высокая эл. и мех. прочность, экономичность и стойкость к воздействию внешн. Среды.

ЛИН. Изоляторы изгот-ся из фарфора, стекла и полимерных материалов.

Кажд. Изол. состоит из изол. эл-та, металл. Арматуры для крепления тросов и проводов к изоляторам, а изоляторов – к опорам.

Фарфоровые изоляторы. Отличаются высокой стойкостью к атм. явл-ям, воздейств-ям темп-ры и хим. Акт. Веществ., высокой эл. и мех. стойкостью,  не впитывают влагу, хорошо очищаются от пыли и влаги.

Стеклянные изоляторы . Обладают более высокой мех. прочностью по сравн. С фарф-ми, имеют меньшие размеры и массу, проще в эксп-ции. В настоящ. Время на ВЛ сверхвыс. Напр. устан-ют изолят. Из закаленного стекла.

По констуктивному исполнению изол. делятся на:

1) штыревые;

2) подвесные;

3) стержневые.

1) Штыревые изоляторы исп-ся на ВЛ напр. до 35 кВ вкл-но, и предст-ют собой

1-     Монолитное тело спец. Формы

2-     Металл. Штырь или клюк

3-     Покрытие влагостойким лаком в местах сопряжения.

  К  опорам эти изоляторы крепят с помощью штырей или крючьев.

Обозначения штыревого изолятора:

Ш- штыревой;

Ф(С)- фарфоровый или стеклянной;

Цифра – номю напр;

А,Б,В –констр. Исп-ние изолятора.

2) Подвесные изоляторы для ВЛ 35 кВ и выше. Имеют более выс. Мех. хар-ки, чем штыревые.

Такой изол. состоит из :

1-     Изол. часть;

2-     Шапка из скобкого чугуна;

3-     Стального стержня;

4-     Цементная связка.

В верх. Части чугунной шапки имеется гнездо, совпадающ. По форме с нижней частью стержня. Эти элементы позволяют собрать подвесные изоляторы в гибкие гирлянды.



Обозначения подвесного изолятора:

П- подвесной;

Ф(С)- фарфоровый или стеклянный;

Г- изол. для загрезн. Районов;

 Цифра- соотв-ет эл.мех. разрушающей нагрузке(КН);

А,Б,В- исполнение изолятора.

Поддерживающие гирлянды – для крепления проводов к промежуточн. Опорам.

Натяжные гирлянды – для крепления проводов к анкерным опорам.

Натяжные гирлянды имеют на ВЛ напр. до 110 кВ имеют на один  изолятор больше, чем поддерживающие гирлянды.

3) Стержневые изоляторы. Исполняются как штыревые, так и подвесные.

Стержневой изол. штыревого типа предст. собой. Стержн. Изолятор подвесного типа состоит из длинного стержня с равномерно распределенными ребрами обычной или винтообразной формы.

Недостаток – Невысокая мех. прочность.
