5.2.3. Короткозамыкатели и отделители
Короткозамыкателъ — это коммутационный аппарат, предназначенный для создания искусственного КЗ в электрической цепи.
Короткозамыкатели применяются в упрощенных схемах подстанций для того, чтобы обеспечить отключение поврежденного трансформатора после создания искусственного КЗ действием релейной защиты питающей линии. В установках 35 кВ необходимо применять два полюса короткозамыкателя для создания двухфазного КЗ (т.к. однофазное замыкание не является коротким замыканием) , в установках 110 кВ и выше достаточно одного полюса.
Конструкция КЗ-35 (рис.4-45) аналогична разъединителю. Ножи, соединенные с заземленной шиной, приводятся в движение пружинным приводом при подаче импульса от релейной защиты и замыкаются на неподвижные контакты, находящиеся под напряжением. Время включения составляет 0,12 — 0,25 с. Отключение производится вручную.
Рис 4-45. Короткозамыкатель КЗ-35.
/ -нож; 2 - неподвижный контакт; 3 - изолятор; 4 - шинка заземления; 5 - рама.
Отделители серии ОД представляют собой обычный трехполюсный разъединитель, снабженный приводом для автоматического отключения обесточенной цепи. Время отключения достаточно велико — 0,4 — 0,5 с, что является недостатком конструкции.
Отделители могут отключать обесточенную цепь или ток намагничивания трансформатора.
Отделители и короткозамыкатели открытой конструкции недостаточно надежно работают в неблагоприятных погодных условиях (мороз, гололед). В эксплуатации наблюдаются случаи их отказа в работе, поэтому применение их в настоящее время ограничено. Взамен этих конструкций разработаны отделители и короткозамыкатели с контактной системой, расположенной в закрытой камере, заполненной элегазом (КЭ-110, КЭ-220, ОЭ-110). Достоинством закрытых элегазовых короткозамыкателей и отделителей является четкая работа и малые времена включения (КЭ) и отключения (ОЭ).
5.2.4. Выключатели нагрузки
В сетях 6—105кВ электроснабжения городских промышленных и сельскохозяйственных предприятий возникает необходимость отключения и включения токов нормальной нагрузки. Такая операция разъединителями не производится, так как они не имеют устройств для гашения возникающей дуги. Простейшим коммутационным аппаратом, позволяющим отключать и включать токи нагрузки в нормальном режиме, является выключатель нагрузки (например: ВНПР (рис. 4.31, а) и ВН (рис.4.32.). Выключатели нагрузки ВНП созданы на базе разъединителей рубящего типа. На опорном изоляторе с неподвижным главным контактом 3 укреплена простейшая дугогасительная камера 2 с газогенерирующими вкладышами 7 из органического стекла (рис. 4.31, б). К главному подвижному контакту-ножу 5 присоединена скоба с дугогасительным контактом 4, который во включенном положении находится внутри камеры между контактами 6. При отключении под действием пружины привода движение от вала 7 передается главным контакт-ножам 5, которые размыкаются в воздухе первыми, но дуги не образуется, так как весь ток проходит по дугогасительным контактам. При дальнейшем движении ножа 5 размыкаются дугогасительные контакты, возникшая дуга воздействует на вкладыши, из которых выделяется газ. Давление в камере повышается, а при выходе дугогасительного ножа из камеры создается выхлоп газа и дуга гаснет. При включении сначала замыкаются дугогасительные контакты, затем — главные.
Выключатель ВНПР выдерживает сквозной ток КЗ iпр.скв= 41 кА, а ток термической стойкости Iтер= 16 кА. Допустимо двукратное включение на короткое замыкание, после чего производится ревизия с заменой дугогасительных камер.
Рис. 4.31. Выключатель нагрузки ВНПР:
а — общий вид; б — дугогасительная камера; / — вал привода; 2 — дугогаситель-
ная камера; 3 — главный неподвижный контакт; 4 — подвижный дугогаситель-
ный контакт; 5 — главный подвижный контакт-нож; 6 — неподвижный дугога-
сительный контакт; 7 — газогенерирующие вкладыши
Рис.4.32. Выключатель нагрузки типа ВН-16 на 10 кВ: 1- подвижный контакт (двухполосный нож); 2- контактная стойка; 3- дугообразные стальные полосы; 4 – дугогасительный нож; 5- дугогасительная камера; 6- отключающие пружины.
В последнее время на энергоблоках 800, 1000 МВт АЭС и КЭС применяется комплектный аппарат КАГ-24 (комплектный аппарат генераторный), основной частью которого является выключатель нагрузки, рассчитанный на напряжение 24 кВ, ток 30 кА. Выключатель нагрузки при номинальном давлении воздуха 2 МПа может отключать ток 30 кА и включать ток 75 кА (амплитудное значение).
Устройство КАГ-24 встраивается в комплектный токопровод генераторного напряжения.

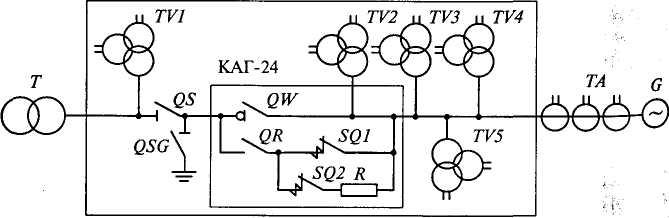

На рис. 4.40 показаны электрическая схема полюса КАГ-24. В состав каждого полюса входят выключатель нагрузки QW, разъединитель QS с одним встроенным заземлителем главной цепи QSG, пять трансформаторов напряжения TV типа ЗНОЛ-0,6-24УЗ.
Комплектное устройство КАГ-24 предназначено для оперативных коммутаций и измерений напряжения в цепи главных выводов генераторов 800 и 1000 МВт при нормальном режиме, а также, для создания необходимого изоляционного промежутка в отключенном положении и заземления отсоединенного участка. Комплектное устройство имеет блокировки, запрещающие отключение и включение разъединителя QS при включенном выключателе нагрузки QW, отключение и включение заземляющего разъединителя QSG при включенном выключателе QW или разъединителе QS.
При отключении тока первыми размыкаются главные контакты QW, ток устремляется по параллельному пути через контакты отделителя QR и дугогасительные контакты SQ1, зашунтированные активным сопротивлением R (15 Ом) для снижения возможных перенапряжений при обрыве тока. После отключения SQ1 ток, ограниченный сопротивлением R, отключается вспомогательными дугогасительными контактами SQ2, а затем отключается отделитель qr и в главной обесточенной цепи разъединитель QS. После отключения отделителя подача воздуха прекращается, и контакты SQ1 и SQ2 под действием своих пружин возвращаются во включенное положение. Собственное время отключения выключателя равно 0,15 с, время отключения разъединителя — 0,25 с.
Выключатель КАГ-24 без ревизии способен произвести 16 операций отключения при токе до 30 кА и 500 операций ВО при токе до 5 кА. КАГ-24-30/30000УЗ имеет принудительный обдув.
Выключатели нагрузки генераторные значительно увеличивают гибкость и надежность схем блочных ТЭС и АЭС.
Рис. 4.40. Выключатель нагрузки генераторный КАГ-24
