Схемы блочных подстанций и комплектных трансформаторных подстанций (ктп), их особенности

Большинство подстанций промышленных предприятий выполняют без сборных шин на стороне первичного напряжения по блочному принципу в виде следующих схем: 1) линия - трансформатор; 2) линия - трансформатор - токопровод (магистраль). Блочные схемы просты и экономичны. Установка, как правило, двух трансформаторов на подстанциях промышленных предприятий, обеспечивает по надежности электроснабжение потребителей 1 категории.

На рис. 5.3 показаны схемы блочных ГПП, выполненные без перемычки (мостика) между питающими линиями (35) 110-220(330) кВ.

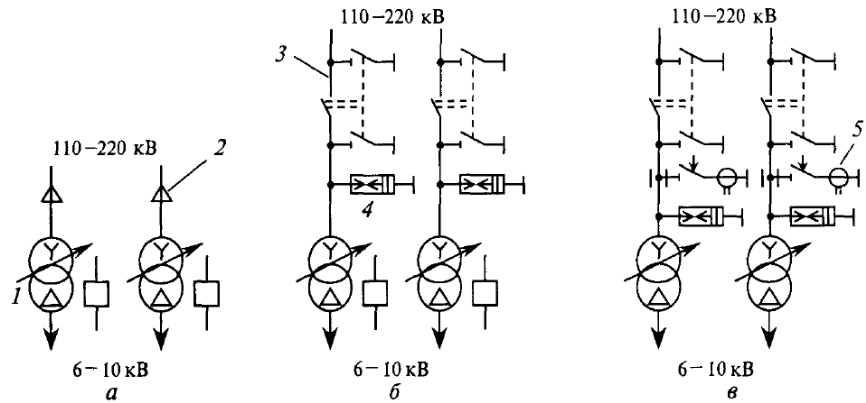

Рис. 5.3. Безмостиковые схемы блочных ГПП:

1-двухобмоточный трансформатор; 2-заземляющий разъединитель; 3- ;4-разрядник; 5-короткозамыкатель; 6-отделитель.

Схема на рис. 5.3, а - простейшая (см. рис. 4.3, а) при радиальном пита­нии, получила широкое распространение при закрытом вводе кабельной линии 2 в трансформатор (глухое присоединение). Особенно целесообразно ис­пользовать при загрязненной окружающей среде, высокой стоимости земли или при необходимости размещения ПГВ на плотно застроенном участке, например при расширении и реконструкции предприятия. При повреждении в трансформаторе отключающий импульс защиты трансформатора передается на отключение выключателя на питающей подстанции.

На рис. 5.3, впоказана схема с воздушными линиями с установкой корот- козамыкателей 5 и ремонтных разъединителей. При возникновении повреж­дения в трансформаторе короткозамыкатель включается под действием релей­ной защиты от внутренних повреждений в трансформаторе (газовой, дифференциальной), к которым не чувствительна защита головного участка линии, и производит искусственное короткое замыкание линии, вызывающее отключение выключателя на головном участке этой линии (головной выклю­чатель защищает не только линию, но и трансформатор).

Схема на рис. 5.3, гиспользуется при магистральном питании для отпаеч- ных ГПП. Отделителем 6осуществляются оперативные отключения транс­форматора.

На рис. 5.3, дпоказана схема с воздушными линиями и установкой корот- козамыкателей, отделителей и ремонтных разъединителей. Эта схема приме­няется при питании от одной воздушной линии нескольких (желательно не более трех) подстанций так называемыми отпайками.

Вариант с силовыми выключателями, приведенный на рис. 5.3, е, предпо­чтителен при наличии финансовых средств. Данную схему можно применять для отпаечных подстанций, питаемых по магистральным линиям, для тупи­ковых подстанций, питаемых по радиальным линиям, а также для подстанций, расположенных близко к источнику питания (применение короткоза- мыкателей в этих случаях приводит к значительным падениям напряжения на шинах ИП).

Схемы с перемычками между питающими линиями следует применять лишь в случае обоснованной необходимости устройства перемычек. В загряз­ненных зонах от данных схем следует отказаться из-за наличия дополнитель­ных элементов, подвергающихся загрязнению и увеличивающих вероятность аварий на подстанции.

Достаточно распространена схема с отделителями 2и короткозамыкателями 1 на линиях и с неавтоматизированной перемычкой из двух разъединителей 3, установленной со стороны питающих линий (рис. 5.4, а). Эта перемычка позволяет: присоединить оба трансформатора к одной линии (при таком режиме при повреждении одного трансформатора отключаются оба); сохранить в работе трансформатор при повреждении питающей его линии,

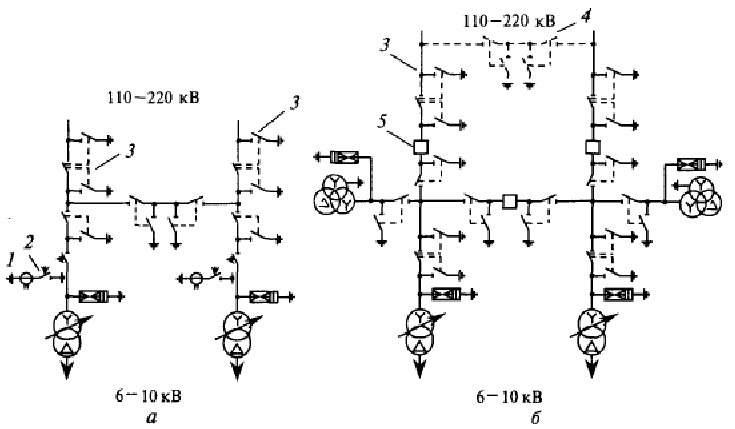

Рис. 5.4. Схемы подстанций с перемычками (мостиками) между питающими линиями

переключив его на вторую линию (перекрестное питание); обеспечить питание подстанции на время ревизии или ремонта трансформатора. В схеме может быть использован отключающий импульс вместо короткозамыкателя.

Схема на рис. 5.4, б используется при питании подстанций по транзитным линиям 220 кВ или по линиям с двусторонним питанием. Как вариант может быть применена схема со второй (показанной пунктиром) перемычкой 4со стороны линий, выполненная разъединителями. Этот вариант схемы допускает не прерывать разрыва транзита электроэнергии в периоды ремонта одного из выключателей 220 кВ. Если в схеме предусмотреть дополнительную установку отделителей в цепях трансформаторов, то при повреждении трансформатор отключается отделителем (в бестоковую паузу), а транзит мощности ав­томатически восстанавливается.

Схема на рис. 5.4, вможет быть применена для тупиковых подстанций с автоматикой в перемычке, если использование короткозамыкателя не представляется возможным по техническим причинам, а стоимость оборудования для передачи отключающего импульса соизмерима со стоимостью выключателя 5 или же передача отключаемого импульса неприемлема по другим причинам. Схему вможно применять также при включении трансформаторов в рассечку транзитных линий или линий с двусторонним питанием при сравнительно малых расстояниях между отпайками или между головным выключателем питающей подстанции и отпайкой. При этом повреждение трансформатора не нарушает питания всех других подстанций, связанных с этими линиями.

Схемы с выключателями в электроснабжении промышленных предприятий применяют редко, так как капитальные затраты выше, чем при схемах с отделителями и короткозамыкателями.

Мощность трансформаторов, присоединяемых по приведенным схемам, должна находиться в пределах коммутационной способности разъединителей и отделителей по отключению тока холостого хода, а при применении силовых выключателей определяется их параметрами.

Короткозамыкатели нельзя ставить в зоне действия дифференциальной защиты трансформатора потому, что каждое включение короткозамыкателя от действия газовой защиты или по другой причине будет вызывать срабатывание дифференциальной защиты. Это дезориентирует обслуживающий персонал (не сразу можно выяснить причину отключения трансформатора) и затягивает ликвидацию аварии. Разрядники также нужно ставить вне зоны действия дифференциальной защиты во избежание ложного действия защиты и неправильного отключения трансформатора.

От схем подстанций 5УР со стороны высокого напряжения практически не зависят схемы присоединения трансформаторов мощностью 10 МВА и выше к секциям сборных шин распределительных устройств вторичного напряжения. Число секций, напряжение, количество отходящих линий зависит в большой степени от требований потребителей с учетом вариантов электроснабжения на напряжении, отличном от наиболее распространенного 10 кВ (рис. 5.5).

При выборе схемы подключений решающими можно считать следующие показатели: мощность подстанции, определяющую число выводов и секций шин 6-10 кВ; наличие, единичную мощность и напряжение крупных потребителей (электропечей, воздуходувок и др.); мощность КЗ на стороне 6-10 кВ, от которой зависит необходимость установки реакторов; характер нагрузок, определяющих подпитку места КЗ и число секций на стороне 6-10(35) кВ.
