Коэффициент загрузки

Коэффициент загрузки по активной мощности отдельного ЭП ()или группы ЭП (К_з.а) - есть отношение его (их) средней нагрузки за время включения в течении рассматриваемого промежутка времени (р_с.в или Р_с.в) к его (их) номинальной мощности (р_н или Р_н).

Для отдельного ЭП

, (5.5)

где - средняя нагрузка за время включения ЭП, кВт; -номинальная активная мощность ЭП, кВт.

Так как , то. Коэффициент загрузки так же, как и, зависит от характера технологического процесса и изменяется с изменением режима работы ЭП. Когда нагрузка ЭП равномерна и постоянна.

Для группы электроприемников

или , (5.6)

где Р_с.в - средняя нагрузка за время включения группы ЭП, кВт; Р_н - номинальная активная мощность этой группы ЭП, кВт.

Соотношение коэффициентов k_з = k_и/ k_в

При наличии графиков по реактивной мощности и по току, коэффициенты загрузки этих графиков определяются аналогично по формулам (5.5; 5.6), подставляя значения соответственно реактивной мощности или тока.

Коэффициент формы графика

Коэффициент формы графика характеризует неравномерность графика нагрузки и определяется как отношение среднеквадратичной мощности приемника или группы ЭП за определенный промежуток времени к среднему значению нагрузки за тот же период времени.

Коэффициент формы графика по активной мощности

, (5.7)

где - среднеквадратичная мощность, определяемая по графику нагрузки за рассматриваемый период времени, кВт; Так как, то.

Для группы электроприемников

, (5.8)

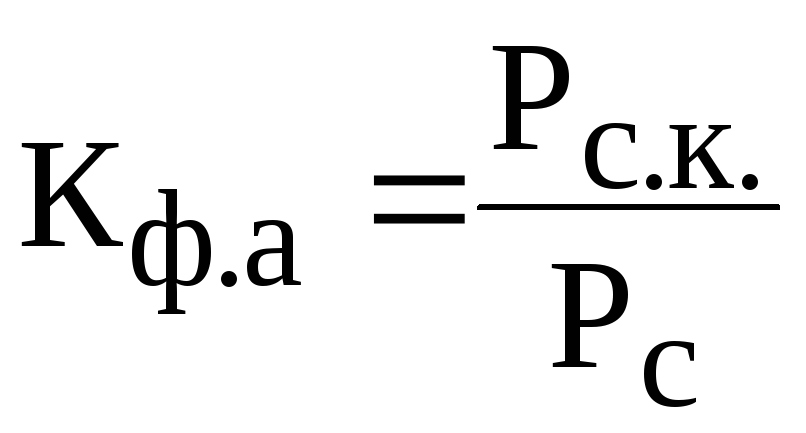

где Р_с.к. и Р_с – среднеквадратичная и средняя мощности соответственно, кВт.

При наличии графиков по реактивной мощности и по току, коэффициенты формы этих графиков определяются аналогично по формулам (5.7; 5.8), подставляя значения соответственно реактивной мощности или тока.

Коэффициент спроса

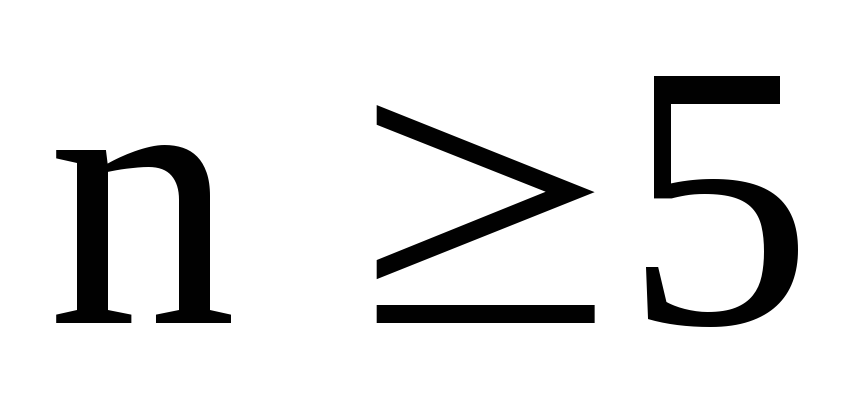

Коэффициент спроса применяется только для групповых графиков и при числе ЭП в группе . Коэффициент спроса – это отношение потребляемой (в условиях эксплуатации) или расчетной (при проектировании) мощности к номинальной мощности группы ЭП

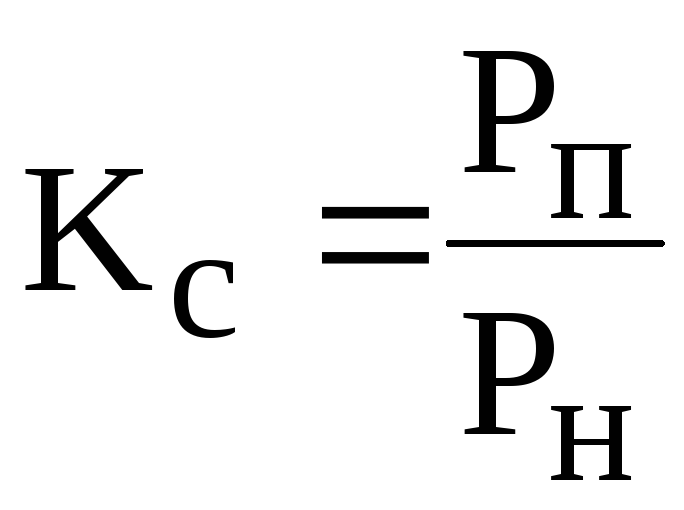

, (5.9)

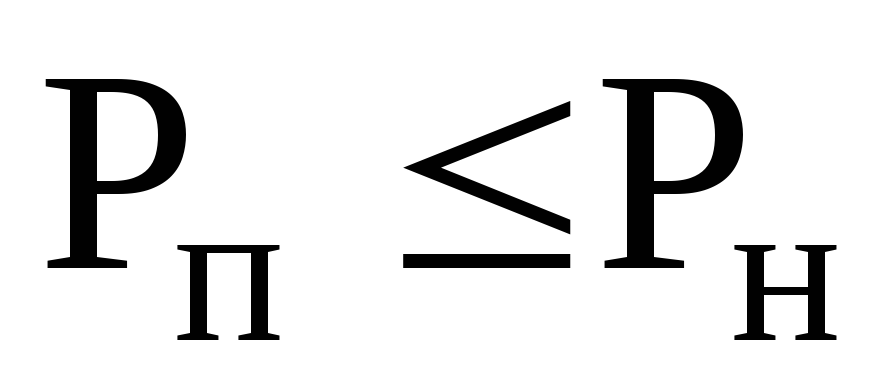

где Р_п – потребляемая мощность из сети группой ЭП, кВт. Так как , то.

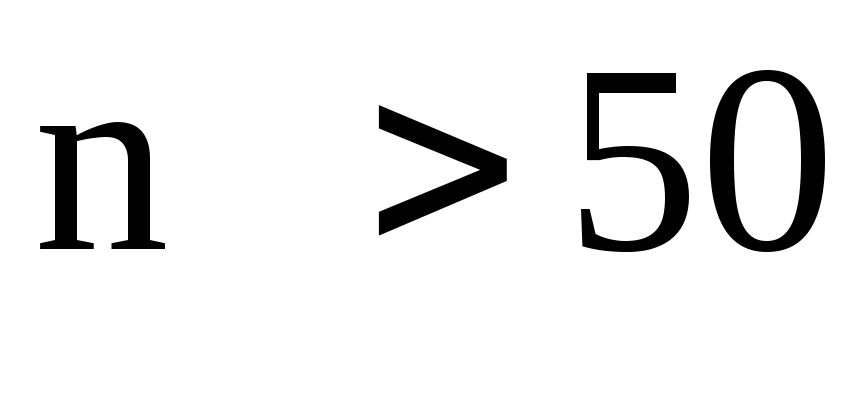

Значение для определенных технологических процессов и отраслей промышленности является практически постоянным. При, поэтому К_с можно использовать только при большом значении ().

Соотношения коэффициентов .

Коэффициент максимума

Коэффициент максимума характерен для группового графика нагрузок.

Коэффициент максимума (К_м) по активной мощности есть отношение максимальной нагрузки за определенный промежуток времени к средней за тот же промежуток времени.

(5.10)

где Р_max – максимальное значение мощности (30-минутный максимум), кВт.

Коэффициент одновременности максимумов нагрузки

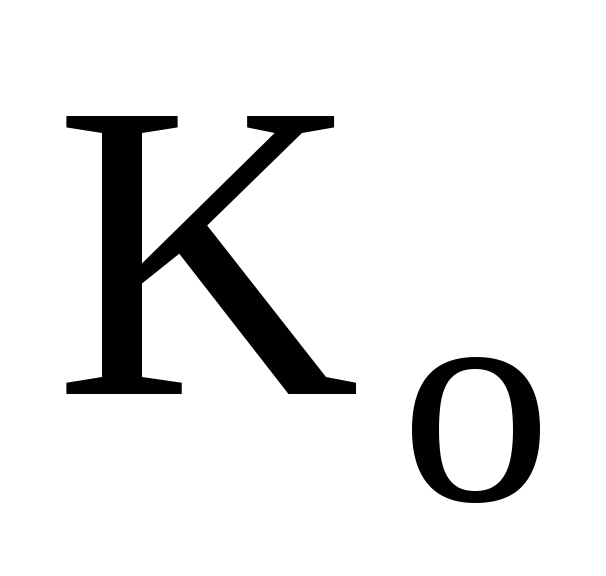

Коэффициент одновременности максимумов нагрузки () – это отношение расчетной мощности на шинах 6; 10 кВ к сумме расчетных мощностей потребителей до и выше 1 кВ, подключенных к этим шинам 6; 10РП или ПГВ.

Для узла СЭС, к которому подключена группа ЭП можно записать

, (5.11)

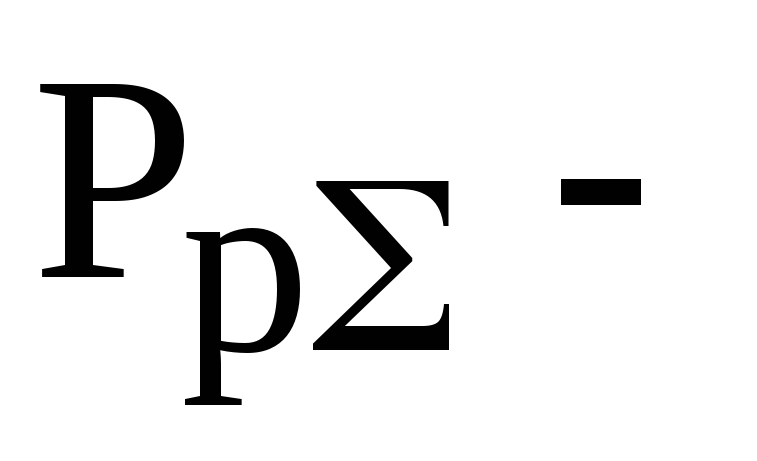

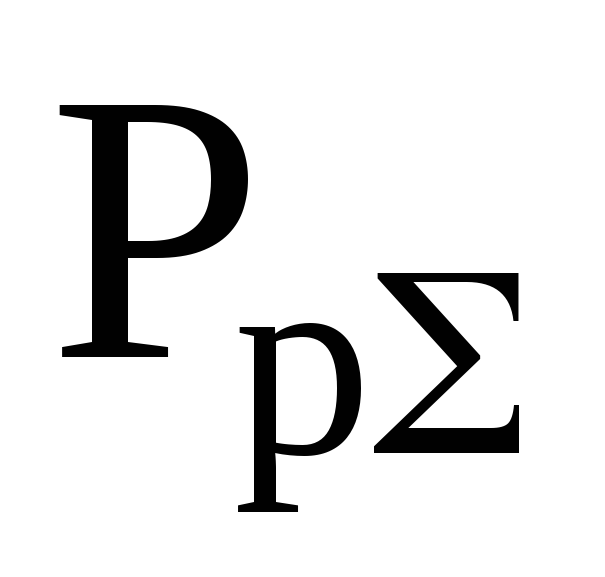

где расчетное значение активной мощности всех ЭП, подключенных к шинам 6; 10 кВ, кВт;сумма расчетных активных мощностей групп ЭП до и выше 1 кВ, подключенных к шинам 6; 10 кВ.

Как правило, меньше, чем сумма расчетных нагрузок () групп ЭП, присоединенных к узлу, поэтому. Для распределительных сетей

одного уровня напряжения принимают .
