1.Определите, какой из графиков является графиком постоянного тока.

.

2. Емкость плоского конденсатора определяется формулой... •C= ε_аd/S С=ε₀S/d

3.Энергия электрического поля конденсатора определяется формулой... +W_C=CU²/2

4.Укажите, какой из приведенных графиков соответствует зависимости напряженности поля уединенного заряженного тела от расстояния до него.

5.Абсолютная диэлектрическая проницаемость среды выражается в... Фм

6.Магнитная проницаемость μ0 воздуха равна…1,256·10-6 Гн/м

7.Сила взаимодействия между заряженными телами при уменьшении заряда одного из тел в два раза... уменьшится в два

8.Сила взаимодействия двух точечных зарядов выражается в... ньютона

9.Сила взаимодействия двух точечных зарядов определяется по закону... Кулона

10.При замыкании ключа К в схеме, приведенной на рисунке, энергия и заряд последовательно включенных одинаковых конденсаторов изменится следующим..

энергия уменьшится, заряд не изменится

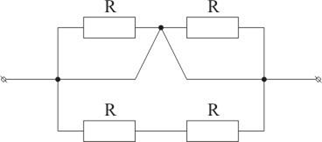

11.Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление

Rэ = R

12.Что НЕ является элементом топологии электрической цепи …петля

13.Сила взаимодействия между заряженными телами при уменьшении расстояния между ними в два раза... увеличится в четыре раза

14.Энергия электрич поля конденсатора выражаеться в.. джоулях

15.Сила взаимодействия между заряженными телами при увеличении расстояния между ними в два раза... уменьшится в четыре раза

16.Абсолютная диэлектрическая проницаемость вакуума ε0 равна... 8,85•10-12 Ф/м

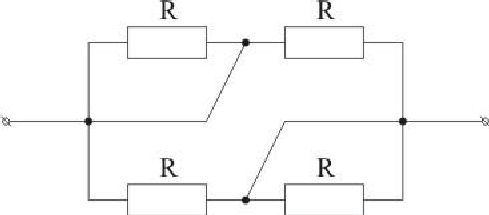

17.Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление… Rэ = R

18.Определите внутреннее сопротивление R0 источника электроэнергии, если при токе нагрузки 5 А вольтметр показывает 48 В, а при токе 10 А – 46… 0,4 Ом

19.На схеме С1 = 20 мкФ, С2 = 40 мкФ, С3 = 40 мкФ. Эквивалентная емкость батареи конденсаторов…

16 мкФ

20.Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление R.

Нуль

21. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление R. Rэ = R

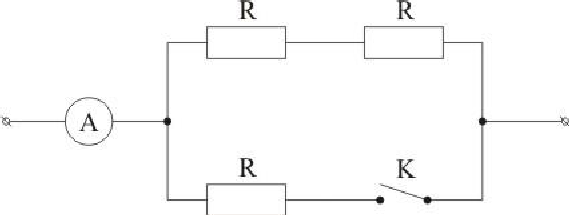

22. Укажите, как изменится показание амперметра А на схеме, если замкнуть ключ К. Все резисторы в схеме имеют одинаковое сопротивление R. К клеммам участка цепи приложено постоянное напряжение U.

не изменится

23. Укажите, как изменятся показания приборов VI, V2, А на схеме при перемещении движка реостата R влево.. U1 увеличится, U2 уменьшится, I уменьшится

24. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление R… Нуль

25. Укажите, как изменятся показания приборов VI, V2, А на схеме при перемещении движка реостата R вправо.. U1 уменьшится, U2 увеличится, I увеличится

26. Определите сопротивление R2 на рисунке при R1 = 40 Ом и показаниях амперметров, указанных на схеме.. 10 Ом

27. Определите сопротивление R2 на рисунке при R1 = 24 Ом и показаниях амперметров, указанных на схеме… 6 Ом

28. Укажите, какое из уравнений, составленных для схемы, показанной на рисунке неверное..

I1 + I2 + I3 + I4 = 0

29. Определите, какой ток покажет амперметр после замыкания ключа К на рисунке, если при разомкнутой цепи он показывал 9 А, а все резисторы в схеме имеют одинаковое сопротивление R. К клеммам участка цепи приложено постоянное напряжение U..

13,5 А

30. При увеличении диаметра провода круглого сечения в два раза его сопротивление... уменьшится в четыре раза

31. Укажите формулу для определения мощности Р, выделяющейся в нагрузке с сопротивлением R, если заданы параметры источника электроэнергии Е и R0. P= E²R / (R+R₀)²

32. Найдите величину питающего напряжения, если амперметр A на схеме показывает 4 А, сопротивления резисторов R1 = 10 Ом, R2 = 30 Ом, R3 = 30 U=100B

33. Определите потери напряжения в линии, сопротивление одного провода которой R = 0,025 Ом, если через нагрузку Rн проходит постоянный ток 10 0.25 B

34.Определите ток I в цепи батареи, образованной параллельным соединением трех одинаковых гальванических элементов и питающей нагрузку с сопротивлением Rн = 14 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 3. 0,1 А

35. Укажите, как изменится показания вольтметра V в схеме, если движок реостата переместить влево уменьшится

36. Укажите, в каком режиме работают источники электроэнергии на рисунке, если ЭДС Е1 >Е2. •Е1 • в генераторном режиме, а Е2 • в режиме потребителя

37. Укажите, как изменится показание амперметра А на схеме, если замкнуть ключ К. Все резисторы в схеме имеют одинаковое сопротивление R. К клеммам участка цепи приложено постоянное напряжение U. • возрастет в три раза

38. Алгебраическая сумма токов в узле равна нулю – это... • первый закон Кирхгофа

39. Укажите, как изменится показания вольтметра V в схеме, если движок реостата переместить вправо.. •увеличится

40. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если R1 = 4 Ом; R2 = 2 Ом; R3 = 3

• Rэ ≈ 2,7 Ом

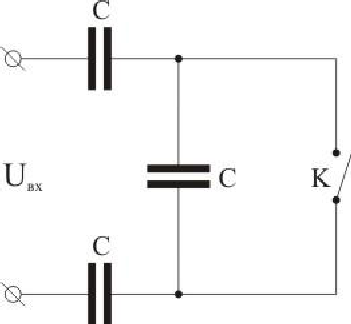

41. На схеме С1 = 40 мкФ, С2 = 20 мкФ, С3 = 20 мкФ. Эквивалентная емкость батареи конденсаторов..

• 20 мкФ

42. Определите ток I в цепи батареи, образованной последовательным соединением трех одинаковых гальванических элементов и питающей нагрузки с сопротивлением Rн = 12 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 1.. •0,25 А

43. Определите ток I в цепи батареи, образованной последовательным соединением трех одинаковых гальванических элементов и питающей нагрузки с сопротивлением Rн = 7,5 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 0,5… •0,5 А

44. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротивление R. … • Rэ = R/2

45. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если R1 = 3 Ом; R2 = 9 Ом; R3 = 27

• Rэ ≈ 2,1 Ом

46. Найдите величину питающего напряжения, если амперметр A на схеме показывает 4 А, сопротивления резисторов R1 = 10 Ом, R2 = 20 Ом, R3 = 20 •U = 80 В

47. Закон Ома для участка цепи имеет вид: •I = U/R

48. Укажите, в каком режиме работают источники электроэнергии на рисунке, если ЭДС Е1 <Е2… •Е1 • в режиме потребителя, а Е2 • в генераторном режиме

49. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если R1 = 5 Ом; R2 = 20 Ом; R3 = 40… Rэ ≈ 3,6 Ом

50. Постоянный электрический ток - это... электрический ток, значение которого не меняется во времени

51. Найдите эквивалентное сопротивление цепи, показанной на рисунке, если R1 = 5 Ом; R2 = 20 Ом; R3 = 40Ом. Rэ ≈ 3,6 Ом

52.Сопротивление конденсатора постоянному току равно … безконечно большой

53.Сопротивление катушки индуктивности постоянному току равно: индуктивности катушки

54.Найдите величину питающего напряжения, если амперметр A на схеме показывает 4 А, сопротивления резисторов R₁ = 20 Ом, R₂ = 20 Ом, R₃ = 20

U = 100 или

•U = 120 В

55.Режим резонанса LC-контура нельзя получить изменением... частоты питающего напряжения

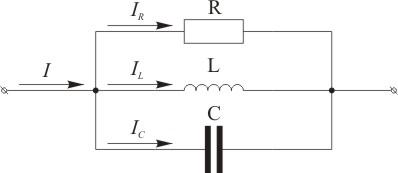

56.Укажите, какая из векторных диаграмм соответствует параллельно соединенным активной и индуктивной нагрузке.

57.Какая из формул для нахождения мощности, потребляемой нагрузкой, не верна:

P = R²/U

58.Укажите, какая из кривых определяет зависимость значения сопротивления X_С от частоты f

59.Построив векторную диаграмму, определите ток I в цепи на рисунке, если IL = 7 А, IС = 1 А, IR = 8

I = 16 А

60.Построив векторную диаграмму, определите ток I в цепи на рисунке, если IL = 6 А, IС = 2 А, IR = 3… I = 11 А

61. Первый закон Кирхгофа - это... •алгебраическая сумма токов в узле равна нулю

61.Напряжение на зажимах цепи и = 100 sin 314 t . Определите показания амперметра и вольтметра в этой

цепи, если R = 100 Ом.

Ответ: •I = 1 A; U = 100 В

62. Укажите, какая из кривых определяет зависимость значения сопротивления XС от частоты f.

Ответ:

64. Укажите, в какой из схем, нагрузка является несимметричной.

Ответ:

65. Энергия источника питания в цепи с активным сопротивлением преобразуется в энергию... Ответ: тепловую

66. В схеме на рисунке при напряжении U = 100 В и частоте f = 50 Гц активная мощность Р = 100 Вт, а реактивные QL = 200 вар, QС = 400 вар. Определите, каковы будут эти же мощности при напряжении U = 200 В и частоте f = 100Ответ: Р = 200 Вт; Q_L = 400 вар; Q_С = 3200 вар

67. Укажите, какая их трех векторных диаграмм правильно определяет разность I векторов I₂ и I₁.

68. При отставании тока в цепи от напряжения полная проводимость параллельно соединенных катушки индуктивности и конденсатора имеет ... Ответ: индуктивный

69. Укажите, какая из векторных диаграмм соответствует реальному параллельному колебательному контуру при отсутствии резонанса.

_70. Укажите, какая их трех векторных диаграмм правильно определяет разность I векторов I₁ и I₂

71. Укажите, какая из векторных диаграмм соответствует реальному параллельному колебательному контуру при резонансе.

72. Напряжение на зажимах цепи, показанной на рисунке, и= 100 sin 314t. Определите показания амперметра и вольтметра, если xC = 100 Ом. •I = 1,0 А; U = 100 В

73. Определите комплексное сопротивление участка, изображенного на рисунке, цепи, если R = 10 Ом, XC = 10 Ом, XL = 20.. 8 + i4 Ом

74. Укажите, какая из векторных диаграмм соответствует идеальному параллельному колебательному контуру при резонансе.

75. Определите комплексное сопротивление участка, изображенного на рисунке, цепи, если R = 10 Ом, XC = 20 Ом, XL = 10 Ом.

10 + i10 Ом

76. Резонанс токов можно получить в цепи, в которой... • L и С соединены параллельно

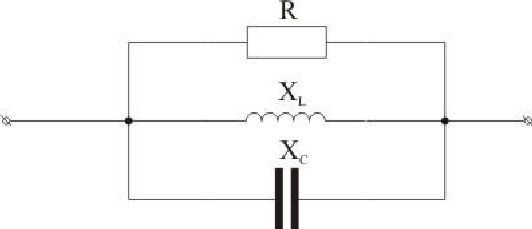

77. Определите комплексное сопротивление участка, изображенного на рисунке, цепи, если R = 10 Ом, XC = 20 Ом, XL = 20

•8 + i4 Ом

78. На валу трехфазного двигателя мощностью 1 кВт, включенного в однофазную сеть, можно получить полезную мощность... не более 700 Вт

79. Укажите, какая из кривых определяет зависимость значения сопротивления R от частоты f.

80. Определите, как изменятся амплитуда магнитного потока Фmax и ЭДС самоиндукции катушки со стальным сердечником Е на рисунке, если при неизменной частоте увеличить напряжение на катушке.

• Фmax и Е увеличатся

81. Определите, чему равна начальная фаза переменного тока, представленного на рисунке, если извстно, что ток изменяется по закону i=sin(ωt+ϕ).

• –3π/4

82.Определите, какой из токов на рисунке является опережающим по фазе и на какой угол.

• ток i1 на угол 3π/4

83. Напряжение на зажимах цепи, показанной на рисунке, и= 100 sin 314t. Определите показания амперметра и вольтметра, если xL = 100 Ом.

• I = 0,71 А; U = 71 В

• I = 0,71 A; U = 100 В

• I = 1,0 А; U = 71 В

• I = 1,0 А; U = 100 В

Укажите, в какой из схем, нагрузка является несимметричной.

84. Действующее значение тока в цепи переменного тока определяется по формуле I = ... imax/корень 2

85. Действующее значение напряжения в цепи переменного тока определяется по формуле U = ... Umax/ корень 2

86. Напряжение на зажимах цепи с емкостным

сопротивлением XC изменяется по закону u = 220 sin (314 t

+ π/4). Определите закон изменения тока в цепи, если XC =• i =4,4 sin (314 t + 3π/4)

89. Как изменится сопротивление цепи, изображенной на рисунке, гармоническому току при замыкании ключа

• не изменится

90. Определите, чему равна начальная фаза переменного тока, представленного на рисунке, если извстно, что ток изменяется по закону i = Isin(ωt+ϕ)

– π/4

91.Напряжение на зажимах цепи с индуктивным сопротивлением XL изменяется по закону u = 220 sin (314 t + π/4). Определите закон изменения тока в цепи, если XL = 50 Ом

• i =4,4 sin (314 t – π/4) 92.Укажите, какая из кривых определяет зависимость значения сопротивления XL от частоты f.

93/Определите момент, развиваемый рамкой с током, расположенной в магнитном поле, если I =5 А, l =0,2 м, r = 0,1 м, B = 0,6 Тл, а плоскость рамки coвпадает с направлением силовых 0,12 Н∙ м

94. Исходное положение рамки с током показано на рисунке. Укажите, какое положение займет рамка в результате взаимодействия с магнитами. • будет непрерывно вращаться

95. Вариометр на рисунке состоит из двух последовательно соединенных катушек: неподвижной А подвижной В, индуктивности которых одинаковы, т. е. LA = LB. Укажите, какой из четырех графиков правильно отражает зависимость общей индуктивности вариометра от угла поворота α. ответ:

121. Из перечисленных материалов не проявляют магнитных золото

122 Закону Ампера соответствует соотношение... F = BIl

123 индуктивность катушки определяется по L=w2sUo\l

124 Постоянная времени последовательной RL-цепи равна L\R

125 хз

126 60c

127 график где Выпрямление как можно больше

128 U в ветви с емкостью после коммутации при т=0+ имеет тоже хначение, что и до коммутации т=0-Второй закон Кирхгофа

129 хз

130 Постоянная времени RC-цепи равна С\R

131 Равномерную шкалу имеют амперметры и вольтметры … системы. Магнитоэлектрической

132. Шкала вольтметра от 0 до 100 В. Напряжение в цепи на рисунке может достигать 1000 В. Сопротивление

вольтметра 10 кОм. Определите, каково добавочное сопр.

•90 кОм

133. Шкала амперметра от 0 до 30 А. Ток в цепи на рисунке может достигать 300 А. Сопротивление амперметра RA = 0,1 Ом. Определите, каким должно быть сопротивление шунта.

• 0,1 Ом

134. Шкала вольтметра от 0 до 100 В. Напряжение в цепи на рисунке может достигать 500 В. Сопротивление вольтметра 5 кОм. Определите, каково добавочное сопротивление Rд вольтметра.

• 20 кОм

135. В электрической цепи, показанной на рисунке, U = 100 В, R1 = 10 кОм, R2 = 30 кОм. Для измерения напряжения был использован вольтметр со шкалой на 100 В, сопротивление которого 30 кОм, а класс точности 0,5. Определите абсолютную погрешность измерения

136. Укажите по рисунку обозначение приборов индукционной системы. или

137. Амперметр и вольтметр должны иметь сопротивление... амперметр малое, вольтметр большое

138. Амперметр и вольтметр включаются в цепь... • амперметр последовательно с нагрузкой, вольтметр

параллельно нагрузке

139. Принцип действия приборов электромагнитной системы основан на взаимодействии... постоянного магнита и рамки, по которой проходит

измеряемый ток

141.Обмотка напряжения и токовая обмотка ваттметра включаются...

• обмотка напряжения параллельно, токовая обмотка

142.Относительная погрешность измерения будет наибольшей в … равномерной шкалы прибора.

• начале

143.Укажите, с помощью какой из трех схем, показанных на рисунке, можно измерить активную мощность цепи в фазе А. 2 наверно

150.Укажите по рисунку обозначение

144.Приборы электромагнитной системы имеют неравномерную шкалу. Отсчет практически невозможен в … шкалы.

• начале

145.Укажите по рисунку обозначение приборов магнитоэлектрической системы.

146.Для увеличеия диапазона измерений амперметра используется шунт

147.Для измерения силы электрического тока используется амперметр

148.Для измерения активного сопротивления используется •омметр

149.Шкала амперметра от 0 до 5 А. Амперметр подключен к трансформатору тока с коэффициентом трансформации 100. Максимальный ток, измеряемый этим амперметром, равен...

• 5 А

• 100 А

500 наверно

150…. Постоянная времени последовательной RC-цепи τ равна... •C/R

151. Напряжение в ветви с емкостью после коммутации при t=0+ имеет то же значение, что и до коммутации при t=0-. Это-... • второй закон Кирхгофа

152. Равномерную шкалу имеют амперметры и вольтметры … системы. • магнитоэлектрической

153. Магнитопроводы высокочастотных трансформаторов прессуют из ферромагнитного порошка для... • уменьшения тепловых потерь

154. Укажите правильное обозначение варикапа

155. Укажите правильное обозначение полупроводникового диода

156. Укажите правильное обозначение полевого транзистора со встроенным n-каналом обогащенного типа

157. Укажите правильное обозначение биполярного транзистора структуры p-n-p

158. Укажите правильное обозначение биполярного транзистора структуры n-p-n

159. Транзистор включен по схеме с общей базой. Могут ли превышать единицу коэффициент усиления по току KI и коэффициент усиления по напряжению КU. • KI не может, КU может

160. При включении биполярного транзистора по схеме с общей базой коэффициент усиления по току равен 0,9. Определите, чему равен коэффициент усиления по току биполярного транзистора, если его включить по схеме с общим эмиттером. 9

151. При включении биполярного транзистора по схеме с общей базой коэффициент усиления по току равен 0,95. Определите, чему равен коэффициент усиления по току биполярного транзистора, если его включить по схеме с общим эмиттером.

•0,95

152. Укажите, какая из показанных на рисунке энергетических диаграмм принадлежит полупроводнику.

153. Дифференциальное сопротивление диода определяется по формуле Ri=... • U/I

154. Входное сопротивление транзистора переменному току определяется по формуле Rвх=... • Uвх/Iвх
