2.2.6.9 Технологический процесс обработки поршня двигателя ваз-2110 на автоматической линии ф. «Cross» (сша).

Заготовка – отливка, материал АК10М2Н.

На операциях 6 (для обточки наружного профиля) и 7 используется алмазный инструмент.

Технологический процесс механической обработки поршня 2110-1004015

Номер операции	Содержание операции	Оборудование
1 2 3 4 5 6 7	Черновое обтачивание головки и юбки, чистовое подрезание днища со снятием фаски. Растачивание выточки, подрезание юбки со снятием фаски. Зенкерование отверстия под палец со снятием фасок с двух сторон. Черновое растачивание отверстия под палец со снятием фасок с внутренней стороны, растачивание канавок под стопорные кольца. Сверление одновременно 4-х отверстий для отвода масла. Получистовое обтачивание юбки и черновое прорезание канавок. Чистовое прорезание канавок, обточка фасок. Получистовое обтачивание головки. Чистовое обтачивание головки и юбки. Получистовое и чистовое растачивание отверстия под палец.	Токарный специальный двухшпиндельный автомат. Агрегатный специальный автомат. Агрегатный специальный двухшпиндельный автомат. Специальный двухшпиндельный автомат. Сверлильный специальный автомат. Токарный специальный бескопирный автомат. Расточной специальный автомат.

Схема технологического процесса механической

обработки поршня 2110-1004015 (ВАЗ)

Операция 1 Rz20

0,545°

6,84 ± 0,05

Операция 2

Rz40

( )

2,5

Ø78,2 + 0,2

1,530° 2,5

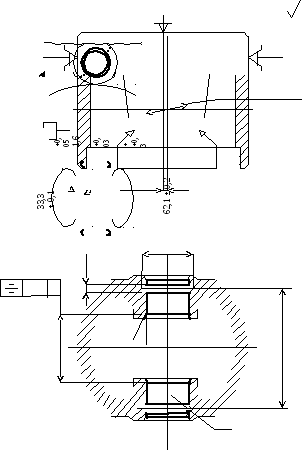

Операция 3

2,5

.

Ø 21,0 + 0,1

Т

1,0 ± 0,2

Т 0,4 Т

40°±10°

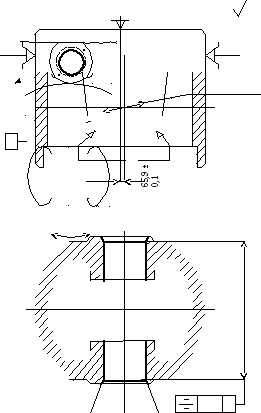

Операция 4

2,5

Ø 21,6 0,05

Т

1,0 0,1

23,7

Т 0,4 Т

20° ± 5°

R

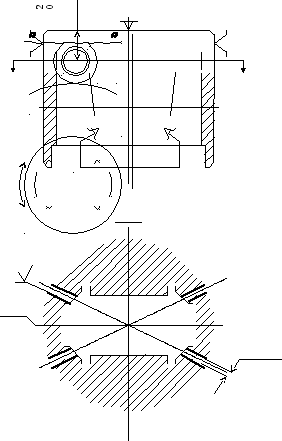

Операция 5

А А

А - А

Rz20

50° ± 2°

4 отв. Ø 3

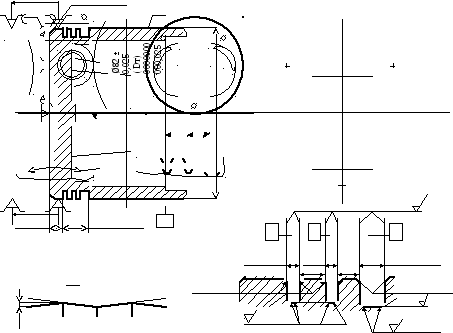

Операция 6

0,2 ± 0,145°

Б И

0,63

Б

7,5± 0,2 13,947 Т

У Ф Ц

1,52,03,947

0,014 ± 0,003

3,7 2,8

И

170 ° R0,1max0,2 ± 0,145°

^2,5

2,5

R0,5 ± 0,12,5

R1,0 ± 0,1

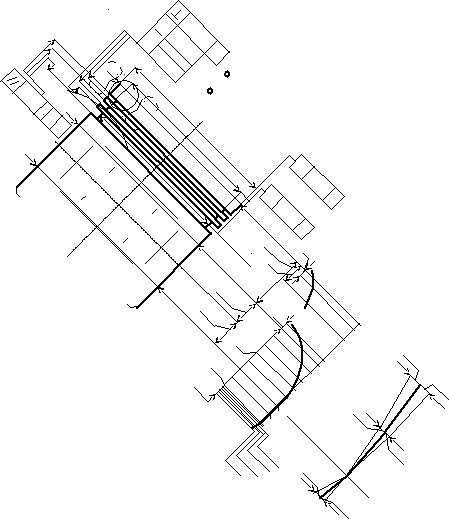

Операция 6 (продолжение)

0,06/82 Т

0,025 Ø 0,04 Т

0,008/25

0,004/10

Ø 0,15 Т Профиль поршня Схема расположения допуска

Ø 74,0 –0,2 4 -0,012 -0,012

(Dт – 0,65) ± 0,012 -0,65

36,45 -0,55

10 -0,48

Ø 73,0 – 0,2

(Dт – 0,12) ± 0,007 3 -0,174

-0,12 -0,007 -0,007

0,1/50 У Ф Ц 11,45 -0,0645

-0,0307

13,55 75 -0,012

Dт -0,0027

0

0,45 0

0 -0,007 -0,007

41 -0,0015

-0,0045

-0,0095

-0,02

Операция 6 (продолжение) Овальность юбки (диаметральные размеры)

Операция 7
