12.2.2. Полупроводниковые диоды

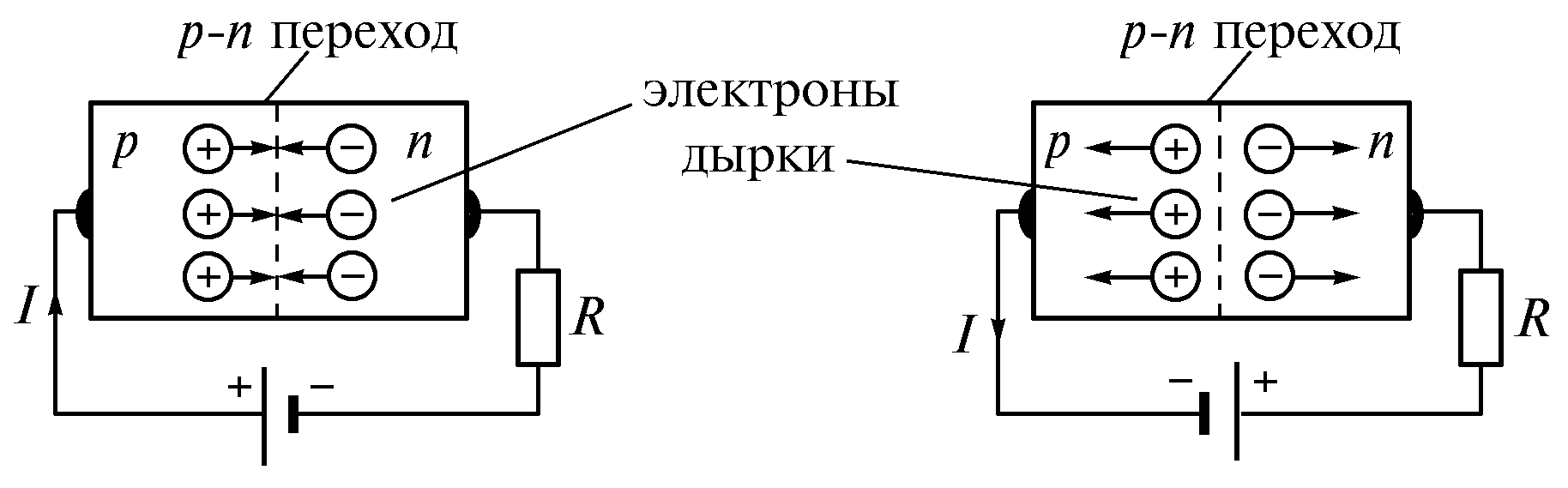

В пограничном слое двух полупроводников с различным характером электропроводности при одном направлении тока дырки и электроны движутся навстречу друг другу, и при их встрече происходит рекомбинация. В цепи, таким образом, протекает ток (рис. 12.4 а).

Если изменить направление тока на обратное (рис.12.4 б), то изменится и направление движения дырок и электронов. Носители зарядов при этом не приближаются к граничной поверхности полупроводников, а удаляются от нее.

а) б)

Рис. 12.4

В результате в пограничной области образуется слой, лишенный свободных носителей зарядов. Постоянный ток через этот слой проходить не может. В реальных условиях очень малый ток проходит через этот слой вследствие наличия в полупроводнике, наряду с примесной, некоторой собственной электропроводности. Однако сопротивление цепи в этом случае (рис. 12.4 б) во много раз больше, чем в предыдущем случае (рис. 12.4 а).

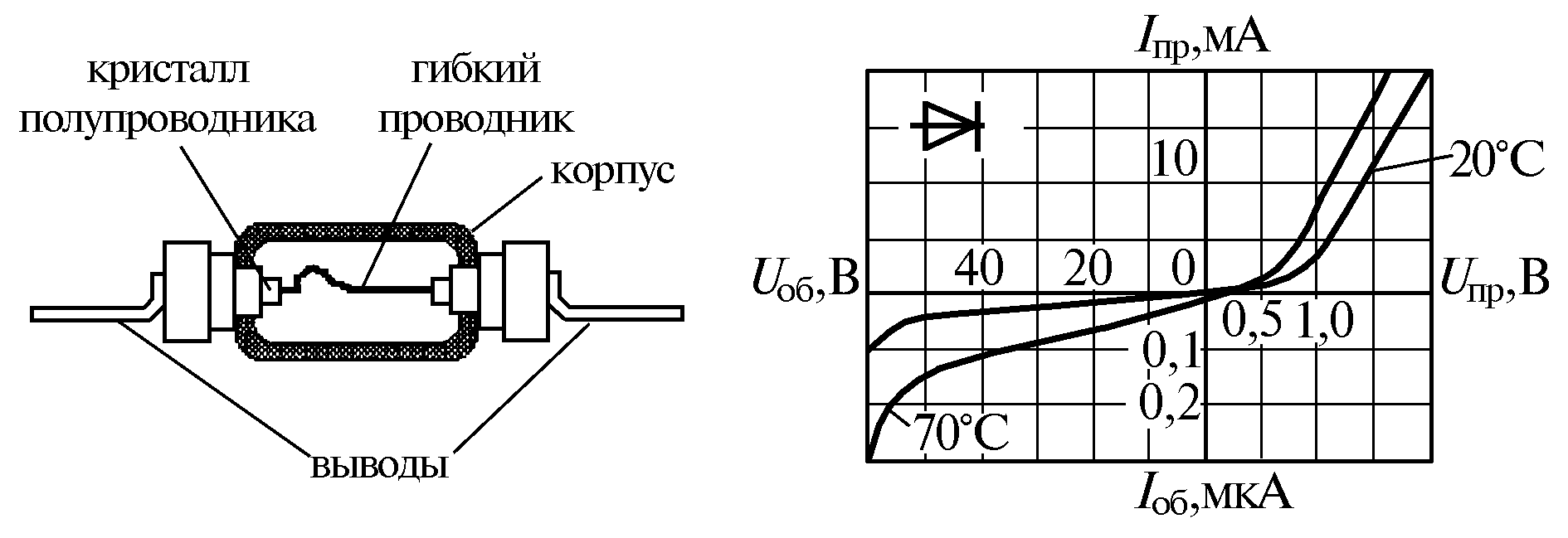

Электронно-дырочный, или p-n, переход представляет собой электрический переход междуpиnзонами полупроводника. Электронный прибор с таким переходом называется полупроводниковымдиодом. Он обладает односторонней проводимостью. Все полупроводниковые диоды по конструктивному исполнению делят на точечные и плоскостные. Точечный диод состоит из пластины германия или кремния с электропроводностьюn-типа и вплавленной в нее стальной проволочкой (рис. 12.5 а). У точечного диоды линейные размерыp-n - перехода много меньше его толщины. Из-за малой площади контакта пря-

а) б)

Рис. 12.5

мой ток таких диодов, а также их межэлектродная емкость сравнительно малы, поэтому их используют в основном для выпрямления тока в слаботочных устройствах сверхвысокой частоты. Вольт–амперные характеристики точечных диодов приведены на рис. 12.5 б.

В плоскостных диодах p-n - переходобразован двумя полупроводниками с различными токами электропроводности, причем линейные размеры перехода много больше его толщины. Площадь перехода колеблется в широких пределах: от долеймкм²до несколькихсм², поэтому прямой ток плоскостных диодов составляет от единиц до тысяч ампер. Конструкция и вольт-амперные характеристики плоскостных диодов показаны на рис. 12.6 а, б.

а) б)

Рис.12.6

Основными параметрами диодов являются: прямой максимальный ток диода , прямое напряжение, максимально допустимое обратное напряжение, обратный ток диода.

12.2.3. Стабилитроны

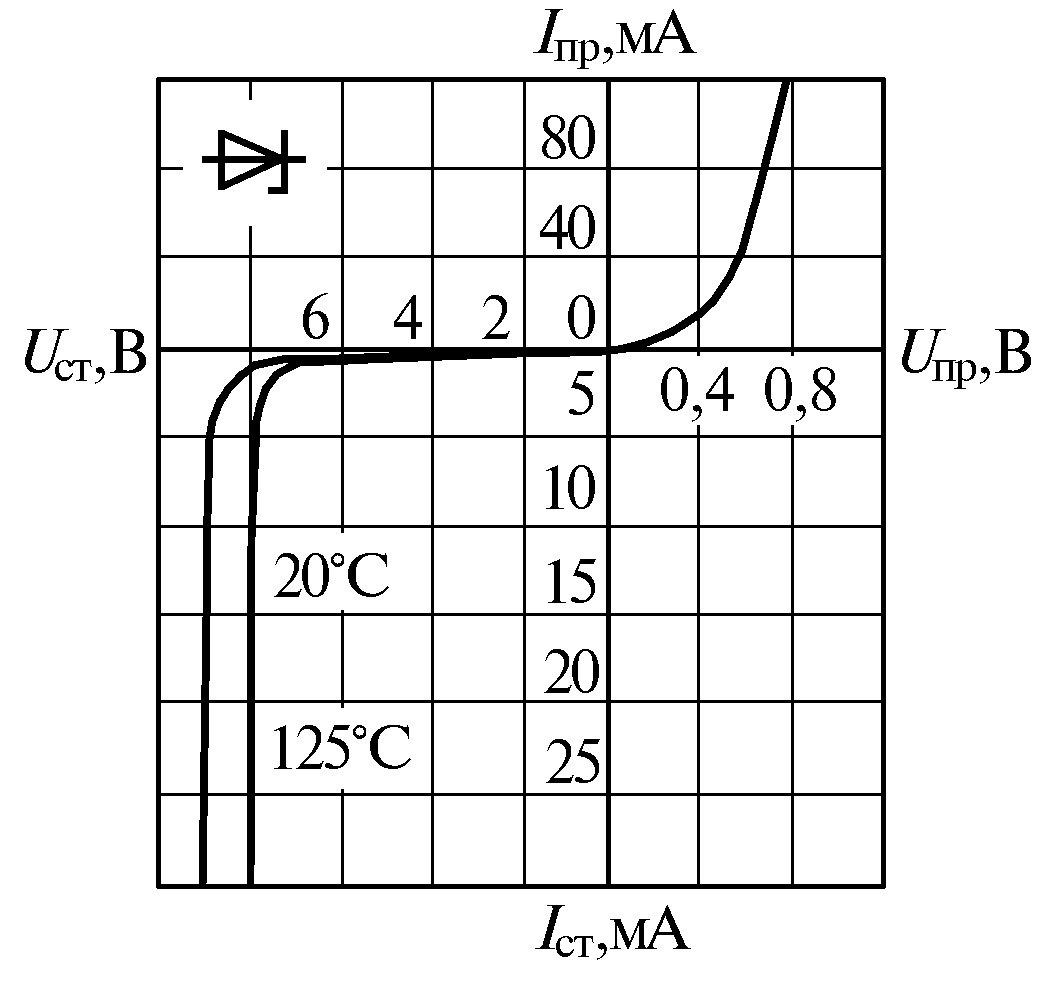

Стабилитрон представляет собой специальный полупроводниковый диод, напряжение электрического пробоя которого очень слабо зависит от протекающего через него тока. Стабилитрон служит для стабилизации напряжения в различных электронных устройствах (например, блоках питания). Вольт-амперная характеристика стабилитрона приведена на рис. 12.7.

Рис. 12.7

Из характеристики видно, что напряжение стабилизациислабо изменяется при достаточно больших изменениях тока стабилизации. Это свойство стабилитрона используют для получения стабильного напряжения в стабилизаторах напряжения.

Одним из основных параметров, учитываемых при выборе стабилитронов, является напряжение стабилизации (пробоя). В справочных данных указывается номинальное напряжение стабилизации для определенного тока. В настоящее время отечественной промышленностью серийно выпускаются стабилитроны с напряжением стабилизации в диапазоне 5…300 В и с допусками на разброс номинального напряжения 5, 10, 15 %. Наличие разброса ограничивает применение некоторых схем включения стабилитронов и приводит иногда к усложнению схем.

Напряжение стабилизации зависит также от температуры стабилитрона. Количественно эта зависимость выражается температурным коэффициентом напряжения , представляющим собой отношение изменения напряжения стабилизации к изменению температуры стабилитрона, приведенное к одному вольту, %/°C

, (12.1)

где и– напряжения стабилизации при температурахи.

Дополнительными характеристиками стабилитрона являются динамическое сопротивление на участке стабилизации , минимальныйи максимальныйток стабилизации.

Параметры схем со стабилитронами выбираются так, чтобы длительный средний ток через них был меньше максимально допустимого Значение токаограничено допустимой по тепловому режиму мощностью рассеяния и представляет собой отношение этой мощности к напряжению стабилизации. Кратковременно же стабилитрон способен выдерживать токи, значительно большиеЗначение температурного коэффициента возрастает с увеличением напряжения стабилизации. Поэтому в ряде случаев целесообразно заменить один высоковольтный стабилитрон цепочкой низковольтных, соединенных последовательно.

Конструктивно стабилитроны выполняются аналогично выпрямительным диодам.
