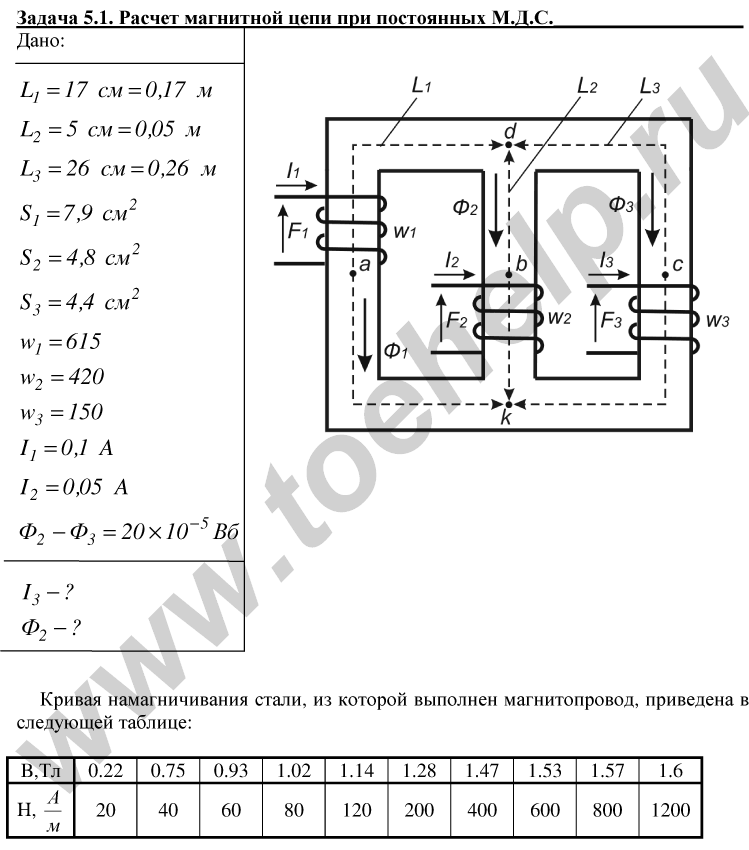

На рис. изображен эскиз магнитной цепи. Магнитопровод (сердечник) выполнен из листов стали, имеет три стержня, на которых расположены намагничивающие обмотки (питаются постоянным током). В ряде вариантов в стержнях выполнен небольшой воздушный зазор.

Требуется: Для схемы электрической цепи, соответствующей номеру варианта выполнить следующее:

  1. Определить магнитные потоки во всех ветвях и величину, указанную в задании(на основании дополнительного условия).

  2. Записать систему уравнений по законам Кирхгофа

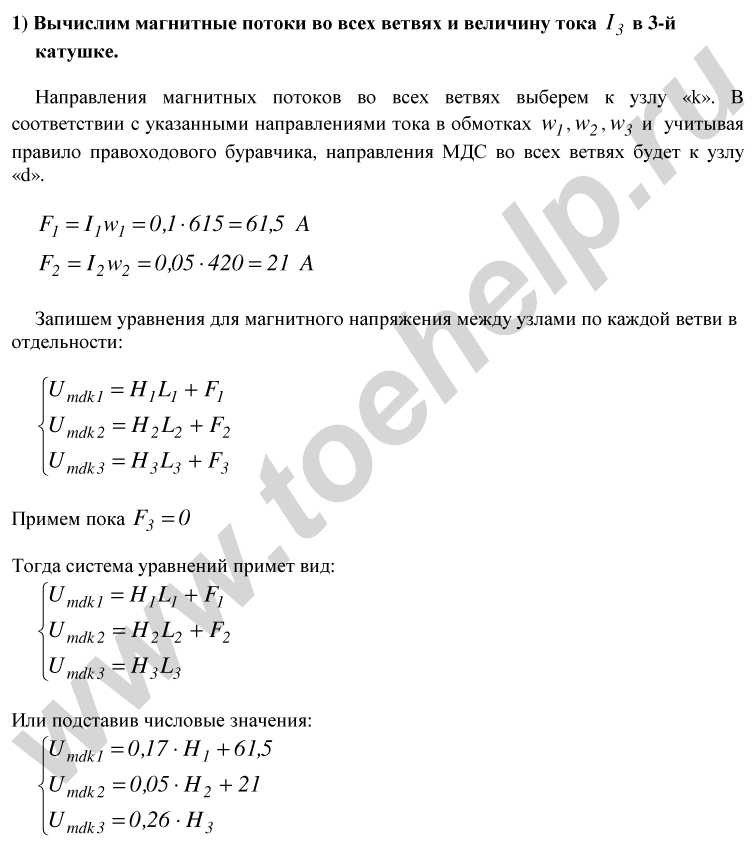

Решение:

6
