ставлены изменение магнитных индукции, напряженности, проницаемости и векторного потенциала в пространстве и во времени, картина распределения силовых линий магнитного поля, результаты гармонического анализа, оформленные в виде гистограмм, etc. (рис. 4). В процессе работы студенты не только изучают характер распределения магнитного поля в пространстве и во времени, его зависимость от насыщения среды, от конфигурации области расчета и пр., но и развивают абстрактное мышление, позволяющее мысленно представить и воссоздать картину распределения поля в различных типах электрических аппаратов и трансформаторов.

На web-cтранице имеются также ссылки на файлы с исходными текстами паскальпрограмм (а также на exe-файлы) на основе которых осуществляется обработка эксперимента, расчет рабочих характеристик асинхронного двигателя (cм. п. 7), выполняемый в рамках курсового проекта, etc. (рис. 5).

Ряд разработанных электронных материалов не расположены в Интернете, но непосредственно демонстрируются на лекциях и практических занятиях с помощью ноутбука и мультимедийного проектора. К ним относятся пять звуковых видеофильмов по конструкции и технологии сборки электрических машин (рис. 6); видеолекция по теме «Реакция якоря синхронной машины»; видеоматериалы, иллюстрирующие в динамике создание вращающегося поля трехфазной обмоткой, процесс укладки и устройство якорной обмотки машины постоянного тока и др.

Заключение

В результате использования преподавателями и студентами разработанного Учебнометодического комплекса дисциплины «Электрические машины» в его электронном варианте повышена эффективность изложения материала, достигнуто понимание студентами сложных вопросов теории и устройства электрических машин и трансформаторов.

Литература

1.Забудский Е.И. Математическое моделирование управляемых электроэнергетических устройств: Учебное пособие для вузов. - Ульяновск: УлГТУ, 1998.

2.Забудский Е.И. Анализ управляемых электроэнергетических устройств методом конечных элементов: Учебное пособие для вузов. - М.: МГАУ им. В.П. Горячкина, 1999.

3.Забудский Е.И. Электрические машины. Ч. 1. Трансформаторы. Учебное пособие для вузов. - Москва: МГАУ, 2002. - 166 с.

4.Забудский Е.И. Электрические машины. Ч. 3. Синхронные машины. Учебное пособие для вузов. - Москва: МГАУ, 2008. - 195 с.

5.Забудский E.И. Компьютерный фильм “Геометрическая интерпретация результатов расчета магнитного поля в устройствах электромеханики”: Пакет компьютерных программ / Зарегистрирован в Отраслевом фонде алгоритмов и программ НИИВО Минобразования РФ. Ре-

гистр. № 94696, 16.02.94. Сертификат № 3/93 от 10.09.93 г.

6.Еvgeny Zabudsky. Lecturer’s web-site and its role in distance learning // International Journal “Information Technologies and Knowledge” (IJ ITK), Vol. 1/2007, p. 279-281.

7.Забудский Е.И. Учебно-методический комплекс дисциплины «Объектно-ориентированный анализ и программирование на языке С#» // Methodologies and Tools of the Modern (e-) Learning. International Book Series “INFORMATION SCIENCE & COMPUTING”, Number 8. Supplement to the International Journal “INFORMATION TECHNOLOGIES & KNOWLEDGE”. Volume 2 / 2008, p.117-122. Institute of Information Theories and Applications FOI ITHEA. Sofia, Bulgaria.

210

211

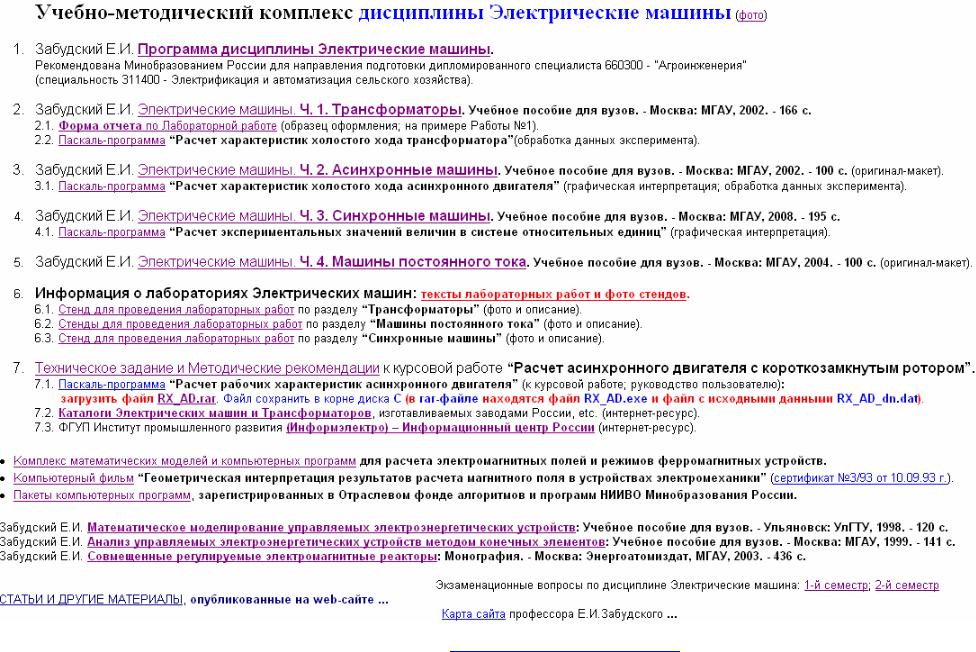

Рис. 1. Скриншот web-страницы ( http://zei.narod.ru/index1.html )

212

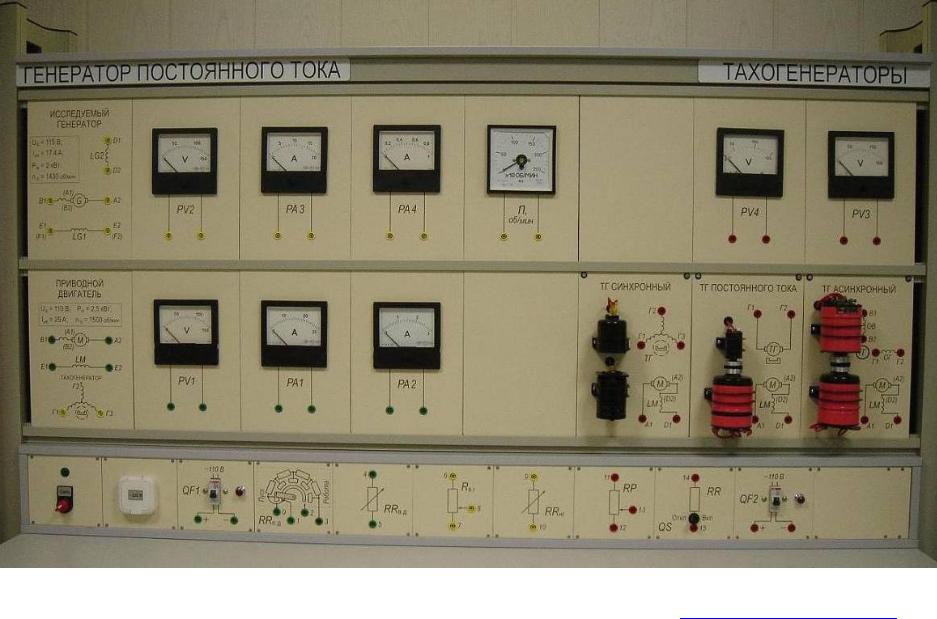

Рис. 2. Приборная панель лабораторного стенда «Генератор постоянного тока» ( http://zei.narod.ru/MPT.html )

а

б

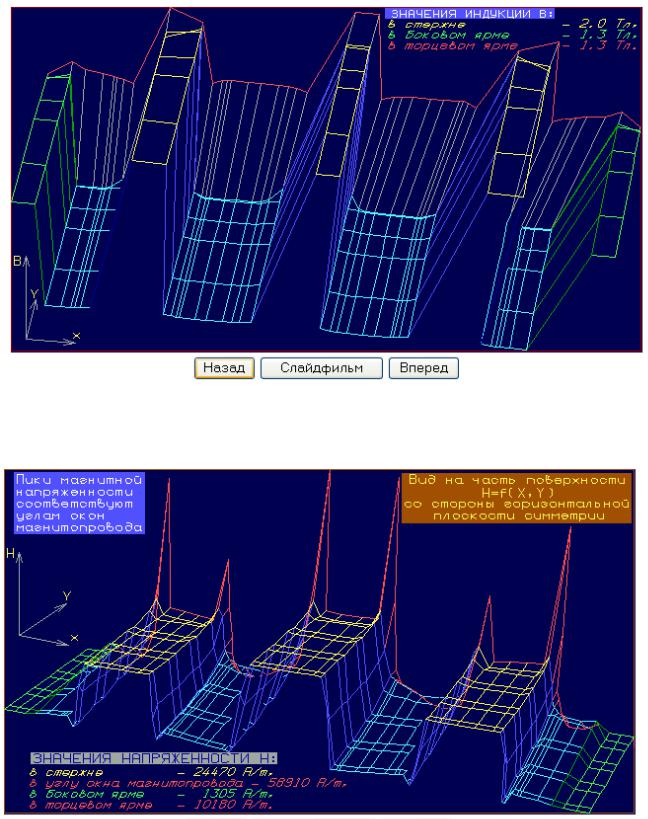

Рис. 4, лист 1. Картины пространственного распределения: а– индукции магнитного поля; б– напряженности магнитного поля (кадры слайд-фильма)

214

а

б

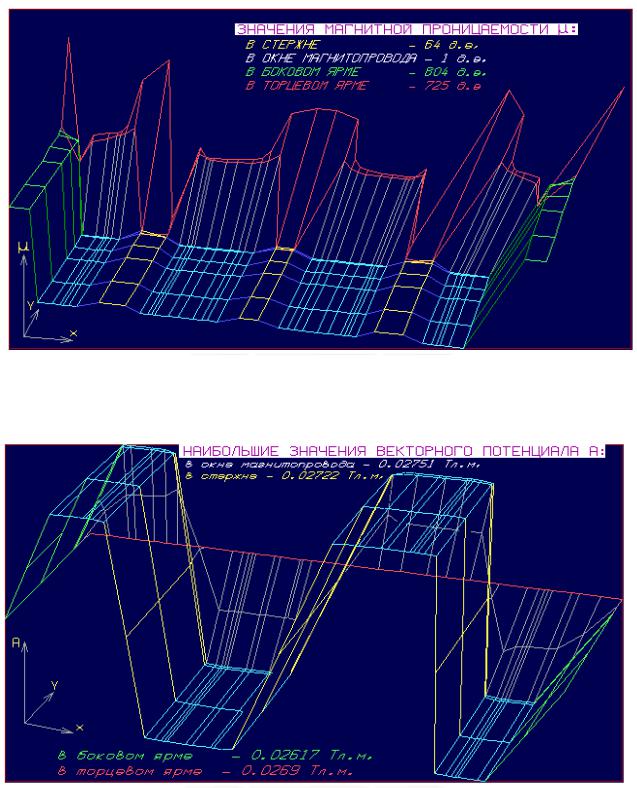

Рис. 4, лист 2. Картины пространственного распределения: а–магнитной проницаемости

стали магнитопровода; б – векторного магнитного потенциала (кадры слайд-фильма) ( http://zei.narod.ru/filmr/film.html )

215

Результаты расчета рабочих характеристик I1, η, cosφ, s = f(P2) асинхронного двигателя с короткозамкнутым ротором

Номинальные данные спроектированного двигателя:

P2ном = 15 кВт, U1ном = 220/380 В, I1ном = 28.4 A, cos ном = 0.894, ном = 0.892.

Методические рекомендации студенту-расчетчику по анализу результатов: 1) сравнить рассчитанное значение мощности P2 на валу двигателя

(см. в табл. 2 строку 17) с заданным значением P2 (см. Задание); 2) сравнить рассчитанные значения КПД и коэффициента мощности

(см. в табл. 2 строки 18 и 19) с принятыми значениями (см. Задание). Если рассчитанные величины отличаются oт заданныx более чем на 15 %,

то необходимо внести коррективы в расчет и выполнить его еще раз.

Рис. 5. Текст файла с результатами расчета рабочих характеристик асинхронного двигателя

/ http://zei.narod.ru/Technical_Requirement_AD.pdf /

(в качестве теста приняты данные, изложенные в книге: Проектирование электрических машин: Учеб. пособие для вузов / Под ред. И.П. Копылова. – М.: Высшая школа, 2002. – С.467)

216

a

б

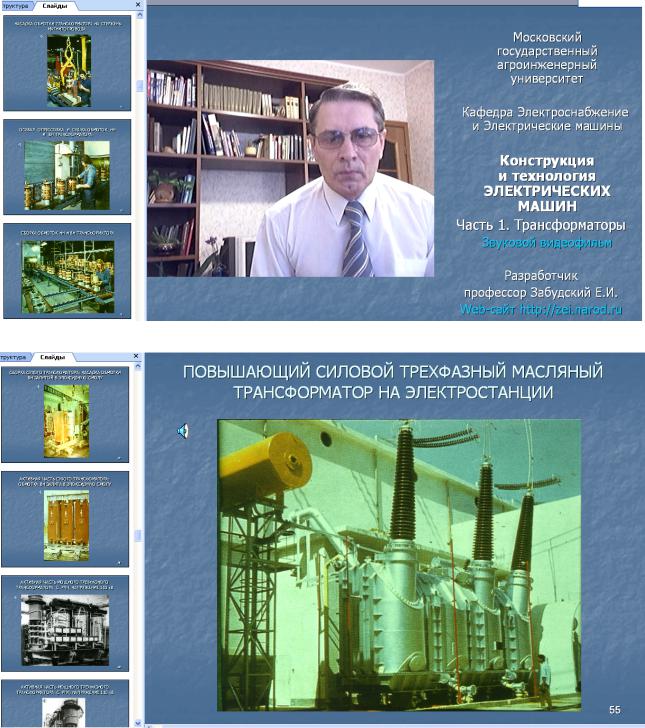

Рис. 6. Скриншоты кадров компьютерного видеофильма Конструкция и технология электрических машин. Часть 1. Трансформаторы:

а– заставка фильма; б– фотография трансформатора, установленного на Асуанской ГЭС

Информация об авторе

Евгений Иванович Забудский – профессор, д.т.н., профессор кафедры Электроснабжение и электрические машины Московского государственного агроинженерного университета – МГАУ, ул. Тимирязевская, 58, Москва-127550, Россия.

e-mail: zei@inbox.ru; web-site http://zei.narod.ru/
