400–1440 об/мин. Масса двигателя мощностью 2,5 кВт 130 кг, а двигателя

185 кВт – 3745 кг.

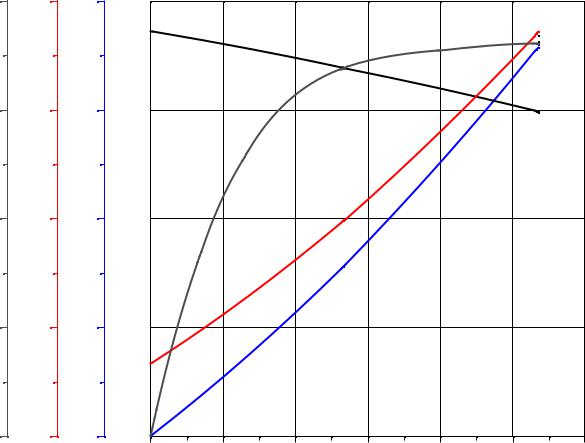

Двигатели серии Д обладают малым моментом инерции и обеспечивают регулирование частоты вращения в широких пределах. Максимальная частота вращения примерно в 3 раза выше номинальной.

Для горнодобывающей металлургической и других отраслей промышленности выпускаются уникальные машины постоянного тока.

Для электроприводов шагающих экскаваторов с ковшом объемом от 15 до 100 м3 и стрелой до 100 м разработан комплекс электрооборудования, включающий двигатели и генераторы постоянного тока. В комплекс входят, электродвигатель постоянного тока вертикального исполнения типа МПВЭ-450-29 для привода механизма вращения мощностью 450 кВт напряжением 370 В, частотой вращения 29 об/мин, массой 36 т; электродвигатель типа МПЭ-1000-630 УХЛЗ в горизонтальном исполнении для привода механизма подъема и тяги мощностью 1000 кВт, напряжением 600 В, частотой вращения 630/1000 об/мин, массой 8460 кг. Генераторы постоянного тока ГПЭ-1250 обеспечивают питание главных приводов постоянного тока. Мощность генератора 1250 кВт, напряжение 930 В, частота вращения 1000 об/мин, масса 14 т.

Для буровых установок выпущен двигатель типа ДЭВ-808 мощностью 68 кВт, U = 440 В, n = 1200 об/мин, масса 920 кг. Для морских буровых установок в морском взрывозащищенном исполнений создан двигатель типа МПП-1000- 1000МЗ мощностью 1000 кВт, U = 600 В, п = 1000 об/мин, массой 62500 кг.

Для привода автосамосвала БелАЗ-7519 грузоподъемностью 110 т выпускается тяговый двигатель мотор-колеса, который встраивается в пневматические колеса автосамосвала и крепится к его шасси при помощи фланца на станине. Мощность двигателя 360 кВт, U = 750 В, п = 1100 об/мин, масса 2050 кг.

Создан тяговый генератор типа ГПА-600 для питания тяговых двигателей мо- тор-колеса. Мощность генератора 630 кВт, масса 2480 кг.

Для электровозов и тепловозов выпускаются тяговые двигатели мощностью до 8 МВт. Для мощных ледоколов, прокатных станов изготавливаются двигатели постоянного тока до 30 МВт в двух-, трех- и четырехъякорном исполнениях. Большое число различных типов двигателей постоянного тока выпускается для летательных аппаратов, автомобилей и тракторов.

200

Микродвигатели постоянного тока изготовляются несколькими сериями. Серия ПЛ включает двигатели независимого возбуждения мощностью от 30 до 600 Вт, напряжением 110 и 220 В и частотой вращения 1400 и 2700 об/мин.

Микродвигатели постоянного тока с постоянными магнитами входят в серию ДПМ от долей ватта до десятков ватт, напряжением 12, 14 и 27 В.

Малоинерционные исполнительные микродвигатели постоянного тока имеют якорь, выполненный в виде полого цилиндра или диска с печатной обмоткой. Эти двигатели с постоянными магнитами объединяются серией ДПР. Машины серии ДПР могут применяться в качестве тахогенераторов.

Выпускается большое количество двигателей постоянного тока для детских игрушек с питанием от батареи 4В.

Выпускаются универсальные коллекторные двигатели серий УЛ, УМТ и МУН, работающие на постоянном и переменном токе. Мощность универсальных двигателей от 10 до 600 Вт.

Предполагается, что в ближайшие годы число модификаций двигателей постоянного тока увеличится. Более подробные данные приведены в [13].
