Электрические схемы

1. A 12 № 1404. Как из­ме­нит­ся со­про­тив­ле­ние участ­ка цепи АВ, изоб­ра­жен­но­го на ри­сун­ке, если ключ К разо­мкнуть?

Со­про­тив­ле­ние каж­до­го ре­зи­сто­ра равно 4 Ом.

1) умень­шит­ся на 4 Ом 2) умень­шит­ся на 2 Ом 3) уве­ли­чит­ся на 2 Ом 4) уве­ли­чит­ся на 4 Ом

2. A 12 № 1408. На фо­то­гра­фии — элек­три­че­ская цепь.

По­ка­за­ния вольт­мет­ра даны в воль­тах.Чему будут равны по­ка­за­ния вольт­мет­ра, если его под­клю­чить па­рал­лель­но ре­зи­сто­ру 2 Ом? Вольт­метр счи­тать иде­аль­ным.

1) 0,3 В 2) 0,6 В 3) 1,2 В 4) 1,8 В

3. A 12 № 1409. На ри­сун­ке по­ка­зан уча­сток цепи по­сто­ян­но­го тока.

Ка­ко­во со­про­тив­ле­ние этого участ­ка, если ?

1) 7 Ом 2) 2,5 Ом 3) 2 Ом 4) 3 Ом

4. A 12 № 1410. На фо­то­гра­фии — элек­три­че­ская цепь.

По­ка­за­ния вклю­чен­но­го в цепь ам­пер­мет­ра даны в ам­пе­рах. Какое на­пря­же­ние по­ка­жет иде­аль­ный вольт­метр, если его под­клю­чить па­рал­лель­но ре­зи­сто­ру 3 Ом?

1) 0,8 В 2) 1,6 В 3) 2,4 В 4) 4,8 В

5. A 12 № 1411. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R 3) 2R 4) 3R

6. A 12 № 1412. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R  3) 2R  4) 3R

7. A 12 № 1413. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе K равно

1) 2)R  3) 2R  4) 3R

8. A 12 № 1414. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе K равно

1) 2)R  3) 2R  4) 3R

9. A 12 № 1415. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 0 2) R 3) 2R 4) 3R

10. A 12 № 1417. Уча­сток цепи со­сто­ит из трех по­сле­до­ва­тель­но со­еди­нен­ных ре­зи­сто­ров, со­про­тив­ле­ния ко­то­рых равны r, 2r и 3r Со­про­тив­ле­ние участ­ка умень­шит­ся в 1,5 раза, если убрать из него

1) пер­вый ре­зи­стор 2) вто­рой ре­зи­стор 3) тре­тий ре­зи­стор 4) пер­вый и вто­рой ре­зи­сто­ры

11. A 12 № 1419. На ри­сун­ке по­ка­зан уча­сток цепи по­сто­ян­но­го тока, со­дер­жа­щий 3 ре­зи­сто­ра.

Если со­про­тив­ле­ние каж­до­го ре­зи­сто­ра21 Ом, то со­про­тив­ле­ние всего участ­ка цепи

1) 63 Ом 2) 42 Ом 3) 14 Ом 4) 7 Ом

12. A 12 № 1421. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 0 2) 3)4)

13. A 12 № 1422. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R  3) 2R  4) 0

14. A 12 № 1423. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R  3) 2R  4) 0

15. A 12 № 1424. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R  3) 2R  4) 3R

16. A 12 № 1425. На участ­ке цепи, изоб­ра­жен­ном на ри­сун­ке, со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно R.

Пол­ное со­про­тив­ле­ние участ­ка при за­мкну­том ключе К равно

1) 2)R  3) 2R  4) 0

17. A 12 № 1426. Рас­счи­тай­те общее со­про­тив­ле­ние элек­три­че­ской цепи, пред­став­лен­ной на ри­сун­ке.

1) 6 Ом 2) 4 Ом 3) 3 Ом 4) 0,25 Ом

18. A 12 № 1427. Со­про­тив­ле­ние цепи на ри­сун­ке равно

1) 11 Ом 2) 6 0м 3) 4 Ом 4) 1 0м

19. A 12 № 1436. Каким будет со­про­тив­ле­ние участ­ка цепи (см. ри­су­нок), если ключ К за­мкнуть? (Каж­дый из ре­зи­сто­ров имеет со­про­тив­ле­ние R.)

1) 2R  2) 0 3) 3R  4) R

20. A 12 № 3230. На ри­сун­ке пред­став­ле­на элек­три­че­ская цепь. Ам­пер­метр и вольт­метр счи­тай­те иде­аль­ны­ми. Вольт­метр по­ка­зы­ва­ет на­пря­же­ние 2 В. Ам­пер­метр по­ка­зы­ва­ет силу тока

1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

21. A 12 № 3231. На ри­сун­ке пред­став­ле­на элек­три­че­ская цепь. Вольт­метр по­ка­зы­ва­ет на­пря­же­ние 2 В. Счи­тая ам­пер­метр и вольт­метр иде­аль­ны­ми, опре­де­ли­те по­ка­за­ния ам­пер­мет­ра.

1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

22. A 12 № 3232. На ри­сун­ке пред­став­ле­на элек­три­че­ская цепь. Ам­пер­метр и вольт­метр счи­тай­те иде­аль­ны­ми. Вольт­метр по­ка­зы­ва­ет на­пря­же­ние 12 В. Ам­пер­метр по­ка­зы­ва­ет силу тока

1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

23. A 12 № 3233. На ри­сун­ке пред­став­ле­на элек­три­че­ская цепь. Ам­пер­метр и вольт­метр счи­тай­те иде­аль­ны­ми. Вольт­метр по­ка­зы­ва­ет на­пря­же­ние 12 В. Ам­пер­метр по­ка­зы­ва­ет силу тока

1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

24. A 12 № 3331. Ка­ко­во со­про­тив­ле­ние изоб­ражённого на ри­сун­ке участ­ка цепи, если со­про­тив­ле­ние каж­до­го ре­зи­сто­ра r?

1) 2)3) 4r 4)

25. A 12 № 3332. Два ре­зи­сто­ра вклю­че­ны в элек­три­че­скую цепь па­рал­лель­но, как по­ка­за­но на ри­сун­ке. Зна­че­ния силы тока в ре­зи­сто­рах ,. Для со­про­тив­ле­ний ре­зи­сто­ров спра­вед­ли­во со­от­но­ше­ние

1) 2)3)4)

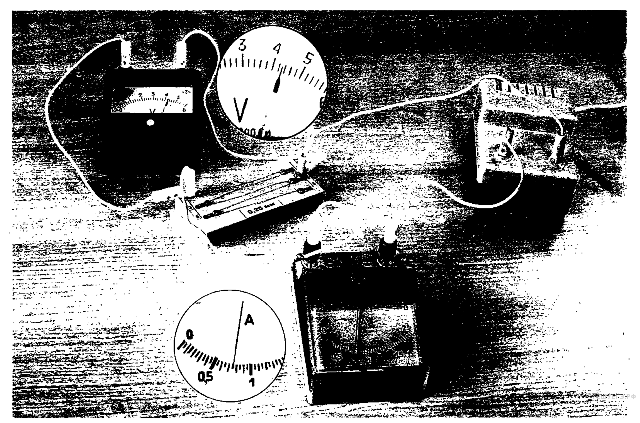

26. A 12 № 3379. На ри­сун­ке при­ве­де­на фо­то­гра­фия элек­три­че­ской цепи, со­бран­ной уче­ни­ком для ис­сле­до­ва­ния за­ви­си­мо­сти силы тока, про­хо­дя­ще­го через ре­зи­стор, от на­пря­же­ния на нем. Для того чтобы через ре­зи­стор про­те­кал ток силой 1 А, на­пря­же­ние на нем долж­но быть равно

1) 0,2 В 2) 3,4 В 3) 5,7 В 4) 7,6 В
