Закон Ома

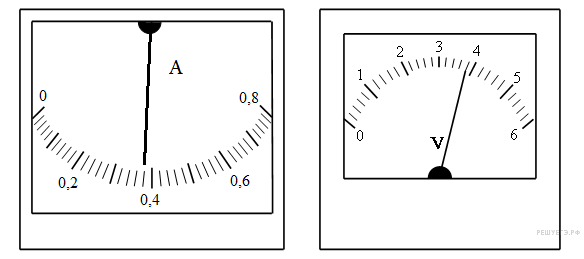

1. A 12 № 1403. Для исследования зависимости силы тока, протекающего через проволочный резистор, от напряжения на нем была собрана электрическая цепь, представленная на рисунке.
На какую
величину необходимо
увеличить напряжение для
увеличения силы тока на 0,22 А?
Приборы считайте идеальными.
1) 1,1 В 2) 2,2 В 3) 3,3 В 4) 4,4 В
2.
A 12 № 1407. На
рисунке изображен график
зависимости силы тока в
проводнике от напряжения
между его концами.
Чему равно сопротивление проводника?
1) 0,25 кОм 2) 2 кОм 3) 4 кОм 4) 8 кОм
3.
A 12 № 3229. На
графике представлена
зависимость от времени
заряда, прошедшего по
проводнику. Сила тока в
проводнике равна
1) 0,05 А 2) 0,5 А 3) 1,5 А 4) 2 А
4. A 12 № 3330. На графике изображена зависимость силы тока в проводнике от напряжения между его концами. Чему равно сопротивление проводника?
1)
5 0м
2) 4 Ом
3) 0,25 Ом
4) 20 Ом
5.
A 12 № 3333. По
проводнику течёт постоянный
электрический ток. Величина
заряда, прошедшего через
проводник, возрастает с
течением времени согласно
графику. Сила тока в проводнике
равна
1) 1 А 2) 1,5 А 3) 4 А 4) 6 А
6. A 12 № 3380.
К источнику тока с ЭДС = 6 В подключили реостат. На рисунке показан график изменения силы тока в реостате в зависимости от его сопротивления. Чему равно внутреннее сопротивление источника тока?
1) 0 2) 1 Ом 3) 0,5 Ом 4) 2 Ом
7.
A 12 № 3531. К
источнику тока с ЭДС 4 В и
внутренним сопротивлением подсоединили
нагрузочное сопротивление.
Чему оно должно быть равно, чтобы КПД
источника был равен 50%?
1) 5 Ом 2) 2,5 Ом 3) 2 Ом 4) 4 Ом
8.
A 12 № 3710. В
электрической цепи, схема
которой изображена на
рисунке, измерительные
приборы идеальные, вольтметр
показывает значение
напряжения 8 В, а амперметр
— значение силы тока 2 А. Какое
количество теплоты
выделится в резисторе
за 1 секунду?
1)
4 Дж
2) 0,25 Дж
3) 16 Дж
4) 32 Дж
9. A 12 № 4088. На рисунке изображена схема электрической цепи, включающей источник постоянного тока, идеальный вольтметр, ключ и резистор. Показание вольтметра при замкнутом ключе в 3 раза меньше, чем показание вольтметра при разомкнутом ключе.
Можно утверждать, что внутреннее сопротивление источника тока
1) в 3 раза больше сопротивления резистора 2) в 3 раза меньше сопротивления резистора 3) в 2 раза больше сопротивления резистора 4) в 2 раза меньше сопротивления резистора
10.
A 12 № 4123. Резистор
с сопротивлением R
подключают к источнику
тока с ЭДС и
внутренним сопротивлением
Если
подключить этот резистор к
источнику тока с ЭДС
и
внутренним сопротивлением
то
мощность, выделяющаяся
в этом резисторе.
1) увеличится в 2 раза 2) увеличится в 4 раза 3) уменьшится в 8 раз 4) не изменится
11.
A 12 № 4420. Идеальный
амперметр и три резистора
сопротивлением Ом,
и
включены
последовательно в
электрическую цепь, содержащую
источник с
,
равной
В,
и внутренним сопротивлением
Ом.
Показания амперметра
равны
1)
100 A
2) 4 A
3) 0,56
A
4) 0,25 A
12.
A 12 № 4455. Идеальный
амперметр и три резистора
сопротивлением Ом,
и
включены
последовательно в
электрическую цепь, содержащую
источник с
,
равной
В,
и внутренним сопротивлением
Ом.
Показания амперметра
равны
1)
50 A
2) 2 A
3) 0,5 A
4) 0,07
A
