Объёмы продуктов сгорания, объёмные доли трехатомных газов и концентрация золовых частиц
Величина и расчетная формула
|
Газоход | |||||||||||||
топка, фес- тон |
п/п I ст. |
п/п II ст. |
эк. II ст. |
вп. II ст. |
эк. I ст. |
вп. I ст. | ||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||||
1. Коэффициент избытка воздуха за поверхностью нагрева =т+ ΣΔi |
1,2 |
1,215 |
1,23 |
1,25 |
1,28 |
1,3 |
1,33 | |||||||
2. Средний коэффициент избытка воздуха в поверхности нагрева ср=(+)/2 |
1,2 |
1,2075 |
1,2225 |
1,24 |
1,265 |
1,29 |
1,315 | |||||||
3. Объём водяных паров, м3/кг
|
0,735 |
0,736 |
0,737 |
0,738 |
0,740 |
0,741 |
0,743 | |||||||
4. Полный объём газов, м3/кг
VГ=
+1,0161(ср-1)∙
|
5,773 |
5,806 |
5,871 |
5,947 |
6,055 |
6,164 |
6,272 | |||||||
Продолжение таблицы 1 | ||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||||
5.
Объёмная доля водяных паров
|
0,127 |
0,126 |
0,125 |
0,124 |
0,122 |
0,120 |
0,118 | |||||||
6.
Доля трёхатомных газов и доля водяных
паров rП= |
0,265 |
0,263 |
0,261 |
0,258 |
0,254 |
0,249 |
0,245 | |||||||
7. Масса дымовых газов при сжигании твёрдого и жидкого топлива Gг=1-0,01AP + +1,306∙ср∙
При сжигании газа: Gг= +1,306
∙ср
∙ |
7,533 |
7,575 |
7,658 |
7,756 |
7,896 |
8,035 |
8,175 | |||||||
8. Безразмерная концентрация золовых частиц, кг/кг µ зл= APун /(100∙Gг), где ун – доля уноса золы из топки (см. табл. 4.6 [2]), ун = 0,95. |
0,0208 |
0,0206 |
0,0204 |
0,0202 |
0,0198 |
0,0195 |
0,0191 |
Теплота, отданная дымовыми газами в пароперегревателе, определяется по соотношению:
,
(2)
где
– коэффициент сохранения теплоты,
рассчитывается по формуле
,
–присосы воздуха
в поверхности. Принимаются по таблице
П1, (
=0,03);
–энтальпия
присасываемого воздуха. Определяется
по таблице 1 по температуре холодного
воздуха
=
30 °С, энтальпия холодного воздуха
=169,5
кДж/кг.
=2185
кДж/кг. (3)
Теплота, воспринятая паром
, (4)
где– расход пара,
=57
кг/с;
–энтальпия
перегретого пара на выходе из
пароперегревателя.
При
= 9,5 МПа и
=
475 °С по таблице ХХV
[1] определяется
=2875,45
кДж/кг;
–энтальпия
перегретого пара на входе в пароперегреватель;
–теплота, полученная
поверхностью за счёт излучения из топки.
Определяется по результатам расчёта
фестона (см. стр. 25 [2]).
= 530– 392,2 = 137,8
кДж/кг. (5)
Энтальпия перегретого пара на входе в пароперегреватель
=
=
=2513,65 кДж/кг. (6)
При давлении пара
=9,5
МПа по энтальпии находится температура
пара на входе в первую ступень. Температура
пара определяется по таблицеXXV
[1] (
=312,82 °С).
Температурный напор в пароперегревателе определяется по формуле
,
(7)
где
- большая разность температур сред;
- меньшая разность температур сред.
=1095-312,82=782,18
°С; (8)
=900-475=425
°С; (9)
=585,5
°С. (10)
Средняя температура газов
;
(11)
=997,5
°С. (12)
Скорость газов определяется по формуле
, (13)
где
– объем газов на 1 кг топлива. Определяется
по таблице 1 (
=
5,806 м3/кг).
=6,83
м/с. (14)
Коэффициент теплоотдачи конвекцией от дымовых газов к стенке для коридорных гладкотрубных пучков определяется по рисунку П1.
,
(15)
где
– коэффициент теплоотдачи конвекцией.
При
=42
мм и
=6,83
м/с
=61
Вт/(м2ּК).
Таблица 2
Энтальпия продуктов сгорания
Поверхность нагрева |
|
|
|
НГВ=(− − 1) |
НГ= +(−1) |
Нзл |
Топочная камера, фестон
|
2200 2000 1800 1600 1400 1200 1000 800 |
18578 16709 14857 13020 11214 9463 7729 6035 |
14485 13055 11633 10232 8839 7468 6123 4807 |
2897 2611 2326,6 2046,4 1767,8 1493,6 1224,6 961,4 |
21475 19710 17527,8 15363,6 13223,2 11148,4 9108 7116,8 |
390 344,2 297,2 241,4 191,8 154,4 120,4 |
Пароперегреватель I
ст.
|
1000 800 |
7729 6035 |
6123 4807 |
1316,4 1033,5 |
9199,8 7188,9 |
154,4 120,4 |
Пароперегреватель II
ст.
|
1000 800 600 400 |
7729 6035 4409 2857 |
6123 4807 3534 2308 |
1408,2 1105,6 812,8 530,8 |
9291,6 7261 5309,7 3444,2 |
154,4 120,4 87,9 56,4 |
Экономайзер
II ст.
|
800 600 400 200 |
6035 4409 2857 1388 |
4807 3534 2308 1137 |
1201,7 883,5 577 284,2 |
7357,1 5380,4 3490,4 1698,7 |
120,4 87,9 56,4 26,5 |
Воздухоподогреватель
II ст.
|
600 400 200 |
4409 2857 1388 |
3534 2308 1137 |
989,5 646,2 318,3 |
5486,4 3559,6 1732,8 |
87,9 56,4 26,5 |
Экономайзер
I ст.
|
600 400 200 100 |
4409 2857 1388 685 |
3534 2308 1137 565 |
1060,2 692,4 341,1 169,5 |
5557,1 3605,8 1755,6 867,2 |
87,9 56,4 26,5 12,7 |
Воздухоподогреватель
I ст.
|
400 200 100 |
2857 1388 685 |
2308 1137 565 |
761,6 375,2 186,4 |
3675 1789,7 759,2 |
56,4 26,5 12,7 |
Относительные продольные и поперечные шаги
,
;
(16)
,
.
(17)
По их значениям определяются следующие поправки:
CZ
– поправка на число поперечных рядов
труб по ходу газов (=1);
–поправка на
компоновку пучка (
=1).
Поправка на влияние
физических параметров среды ()
определяется по доли водяных паров (
)
и средней температуре газов, (
=0,94);
Вт/ (м2ּК).
(18)
Эффективная толщина излучающего слоя
; (19)
0,51
м. (20)
Коэффициент ослабления лучей трехатомными газами [1].
Для нахождения этого коэффициента рассчитывается величина
,
(21)
где
- доля трехатомных газов и водяных паров.
Определяется по таблице 2;
- давление продуктов
сгорания, принимается равным 0,1 МПа для
котлов, работающих под разряжением.
0,2630,10,51=0,0134.
(22)
По рисунку П2
определяется коэффициент ослабления
лучей трехатомными газами (=12
(м МПа)-1)).
Коэффициент ослабления лучей золовыми частицами принимается равным нулю (п. 7-36 [1]).
Суммарная оптическая толщина продуктов сгорания
; (23)
0,16.
Коэффициент теплового излучения газовой среды
; (24)
=0,147.
(25)
Средняя температура пара
;
(26)
=394
°С. (27)
Скорость пара
, (28)
где
– удельный объем пара.
При
=394
°С и
=9,5
МПа,
=0,0252
м3/кг.
Скорость пара
м/с.
(29)
Коэффициент теплоотдачи конвекцией от поверхности к пару определяется по рисунку П3
, (30)
где
– поправка на форму канала (
=0,92);
При
=394
°С и
=
20,02 м/с,
=2520
Вт/(м2ּК).
Вт/(м2ּК).
(31)
Температура стенки труб пароперегревателя
, (32)
где
– коэффициент загрязнения поверхности
нагрева. При сжигании твёрдого топлива
и коридорном расположении труб
=0,0043
(м2
К)/Вт (стр.142 [4]);
–средняя температура
среды, протекающей в рассчитываемой
поверхности (
=394°С).
=551,37
°С. (33)
Коэффициент теплоотдачи излучением продуктов сгорания
, (34)
где
– коэффициент теплоотдачи излучением.
Находится по рисунку П4;
= 0,147 ( формула 25).
Для
температуры стенки
=551,37
°С коэффициент теплоотдачи равен 250
Вт/(м2ּК).
Вт/(м2ּК).
(35)
Коэффициент теплоотдачи от газов к стенке
, (36)
где
– коэффициент использования поверхности.
Определяется по таблице 6.1 [4], для
пароперегревателя
=1,0.
95,92
Вт/(м2ּК).
(37)
Коэффициент теплопередачи
, (38)
где
– коэффициент тепловой эффективности.
Определяется по таблице П2, (
=0,65).
59,87
Вт/(м2ּК).
(39)
Тепло, воспринятое пароперегревателем, по условию теплопередачи
; (40)
=2132,81 кДж/кг.
(41)
Проверка правильности выполненного расчета осуществляется по соотношению
;
(42)
< 2%.
(43)
Расчёт I ступени пароперегревателя закончен.
РАСЧЕТ ПАРОПЕРЕГРЕВАТЕЛЯ II СТУПЕНИ ПО ХОДУ ДВИЖЕНИЯ ГАЗОВ

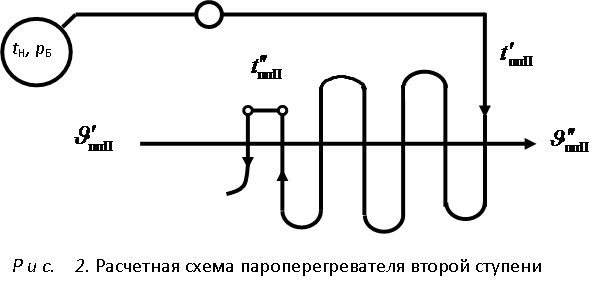

На рисунке 2 приведена схема пароперегревателя второй ступени.
Исходными данными для расчёта II ступени пароперегревателя являются следующие данные:
– теплосъём в поверхностном пароохладителе, принятый ранее – 150 кДж/кг;
наружный диаметр труб dн =38 мм;
поперечный шаг S1=95 мм;
продольный шаг S2=75 мм;
расположение труб – коридорное;
живое сечение для прохода газов fг =23,3 м2;
живое сечение для прохода пара fп =0,098 м2;
температура пара на выходе из пароперегревателя II ступени по ходу газов
=312,82 °С;
энтальпия пара
=3013,65 кДж/кг;
температура пара на входе в поверхностный пароохладитель равна температуре насыщения,
=318 °С;
теплосодержание пара по таблице XXIII [1];
=2705,4 кДж/кг.
Так как на стороне насыщенного пара расположен поверхност ный пароохладитель, то энтальпия пара на входе в пароперегреватель определяется по соотношению 8.08 [1]
; (44)
=
2705,4 – 150 = 2555,4 кДж/кг. (45)
Теплота, воспринятая паром
; (46)
кДж/кг. (47)
Температура газов
на входе в пароперегреватель принимается
равной температуре газов на выходе из
пароперегревателя I
ступени
=
=900
°С.
Энтальпия дымовых
газов определяется по таблице 2 (=
=9482,9
кДж/кг).
Энтальпия дымовых газов на выходе из пароперегревателя
; (48)
=7277,1
кДж/кг. (49)
По найденной
энтальпии (по табл. 2) находится температура
дымовых газов на выходе из пароперегревателя
(=794
°С).
Температурный напор в пароперегревателе определяется по формуле
, (50)
где
- большая разность температур сред;
- меньшая разность температур сред.
=900-318
= 582 °С; (51)
=794-312=
482 °С; (52)
=505
°С. (53)
Средняя температура газов
;
(54)
=847
°С. (55)
Скорость газов определяется по формуле
;
(56)
=10,41
м/с. (57)
Коэффициент теплоотдачи конвекцией от дымовых газов к стенке для коридорных гладкотрубных пучков
, (58)
где
– коэффициент теплоотдачи конвекцией.
Определяется по рисунку П1.
При
=38
мм и
=10,41
м/с,
=78
Вт/(м2ּК);
,
; (59)
,
. (60)
CZ
– поправка на число поперечных рядов
труб по ходу газов (=1);
CS – поправка на компоновку пучка, для
=1
–поправка на
влияние физических параметров среды
(
=0,98).
Вт/(м2ּК).
Эффективная толщина излучающего слоя
; (61)
0,18
м. (62)
Коэффициент
ослабления лучей трехатомными газами
().
Для нахождения этого коэффициента
необходимо найти
0,2610,10,18=0,0047 (63)
По рисунку П2
определяется
=30
(м МПа)-1.
Коэффициент ослабления лучей золовыми частицами принимается равным нулю (п. 7-36) [1].
Суммарная оптическая толщина продуктов сгорания
; (64)
0,14. (65)
Коэффициент теплового излучения газовой среды
; (66)
=0,13 (67)
Средняя температура пара
; (68)
=315
°С. (69)
Скорость пара
, (70)
где
– удельный объем пара.
При
=315
°С и
=9,5
МПа,
=0,0178
м3/кг.
10,35
м/с. (71)
Коэффициент теплоотдачи конвекцией от поверхности к пару. Находится по рисунку П3,
,
(72)
где
– поправка на форму канала (
=0,95).
Для
=315
°С и
=
10,35 м/с,
=2950
Вт/(м2ּК).
Вт/(м2ּК).
(73)
Температура стенки труб пароперегревателя
, (74)
где
– коэффициент загрязнения. При сжигании
твёрдого топлива и коридорном расположении
труб
=0,0043
(м2
К)/Вт (стр.142 [4]);
–средняя температура
среды, протекающей в рассчитываемой
поверхности;
=315
°С;
–площадь поверхности
нагрева.
Величина поверхности
нагрева принимается равной
=1500
м2.
Температура стенки труб пароперегревателя
=396
°С. (75)
Коэффициент теплоотдачи излучением продуктов сгорания
, (76)
где
– коэффициент теплоотдачи излучением,
находится по рисунку П4. Для температуры
стенки
=396
°С
=155
Вт/(м2ּК);
Вт/(м2ּК).
(77)
Коэффициент теплоотдачи от газов к стенке
, (78)
где
– коэффициент использования поверхности.
Определяется по таблице 6.1 [4], для
пароперегревателя
=1,0.
96,59
Вт/(м2ּК). (79)
Коэффициент теплопередачи
, (80)
где
– коэффициент тепловой эффективности.
Определяется по таблице П2,
=0,6.
70,37
Вт/(м2ּК). (81)
Необходимый размер поверхности нагрева пароперегревателя II ступени
; (82)
=1527
м2.
(83)
Поскольку размер поверхность отличается от принятого раннее (1500 м2) менее, чем на 7 %, то расчёт считается законченным.
