1.3. Законы регулирования.

В составе структуры САР содержится управляющее устройство, которое называется регулятором и выполняет основные функции управления, путем выработки управляющего воздействия U в зави­симости от ошибки (отклонения), т.е. U = f(). Закон регули­рования определяет вид этой зависимости без учёта инерционности элементов регулятора. Закон регулирования определяет основные качественные и количественные характеристики систем.

Различают линейные и нелинейные законы регулирования. Кроме того, законы регулирования могут быть реализованы в непрерывном виде или в цифровом. Цифровые законы регулирования реализуются путем построения регуляторов с помощью средств вычислительной техники (микро ЭВМ или микропроцессорных систем).

Рассмотрим основные линейные законы регулирования. Простейшим является пропорциональный закон и регулятор в этом случае называют П- регулятором. При этом U=U₀+k , где U₀-посто­янная величина, k - коэффициент пропорциональности. Основным достоинством П - регулятора является простота. По существу, это есть усилитель постоянного тока о коэффициентом усиления k. Недостатки П - регулятора заключаются в невысокой точности регулирования, особенно для объектов с плохими динамическими свойствами.

Интегральный закон регулирования и соответствующий И - регу­лятор реализует следующую зависимость:, где Т -постоянная времени интегрирования.

Техническая реализация И - регулятора представляет собой усилитель постоянного тока с емкостной отрицательной обратной связью. И - регуляторы обеспечивают высокую точность в устано­вившемся режиме. Вместе с тем И - регулятор вызывает уменьшение устойчивости переходного процесса и системы в целом.

Пропорционально-интегральный закон регулирования позволяет объединить положительные свойства пропорционального и интегрального законов регулирования. В этом случае ПИ - регулятор реализу­ет зависимость:

Мощным средством улучшения поведения САР в переходном режиме является введение в закон регулирования производной от ошибки. Часто эта производная вводится в пропорциональный закон регулирования. В этом случае имеем пропорционально-дифференциальный закон регулирования, регулятор является ПD- регулятором, который реализует зависимость:

Кроме ПИ и ПД регуляторов, часто на практике используют ПИД -регуляторы, которые реализуют пропорционально–интегрально- дифференциальный закон регулирования:

Среди нелинейных законов регулирования наиболее распространены релейные законы. Существуют двухпозиционный и трехпозиционный законы регулирования. Аналитически двухпозиционный закон регулирования записывается следующим образом:

Трехпозиционный закон регулирования имеет следующий вид:

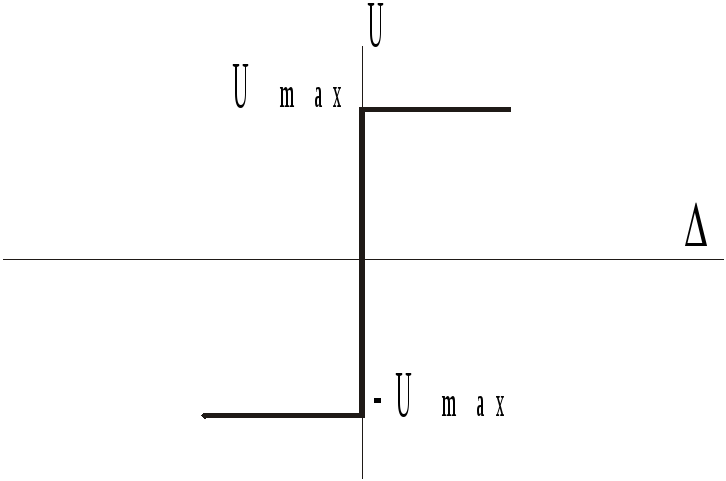

На рис 1.5. представлены в графическом виде релейные законы регулирования.

При трехпозиционном законе регулирования величина _Н определяет зону нечувствительности регулятора.

Применение релейных законов позволяет при высоком быстро­действии получить такие результаты, которые невозможно осуществить с помощью линейных законов,

Рис 1.5. Релейные законы регулирования
