Лабораторная работа 5. Работа в ЭкспертнОй системЕ techexp

Цель: изучение возможностей системы ТЕСНСАRD.

Экспертная система techexp.

Система ТЕСНСАRD позволяет автоматизировать многие расчеты, которые прежде Вам приходилось производить вручную даже при использовании каких-либо других программ, поддерживающих редактирование технологических процессов. Например, можно автоматизировать выбор допусков и припусков для механической обработки деталей, подбор режимов обработки, выбор оснастки и многое другое. Это обеспечивается специальной экспертной системой (ЭС) ТЕСНЕХР, входящей в состав ТЕСНСАRD.

Конечно, сразу после установки ТЕСНСАRD не будет "знать", какие технологические процессы используются на предприятии, какое оборудование и где установлено, и так далее. Однако в состав ТЕСНСАRD входит редактор базы данных, с помощью которого можно ввести эти сведения в систему. Для того, чтобы ТЕСНЕХР автоматически использовала Ваши данные, требуется обучить ее. Для этого не нужно изучать программирование, потому что ТЕСНЕХР "понимает" обычные математические формулы и технологические таблицы, которые так часто встречаются в технологических справочниках и пособиях.

В состав ТЕСНЕХР входит Редактор базы знаний и машина логического вывода, включаемая в ПРОЕКТ-ТП. База знаний ТЕСНЕХР образована базой данных ТЕСНСАRD и файлами формул и таблиц, содержащих правила для работы с данными, содержащимися в базе.

1. Общие принципы работы теснехр.

Любая экспертная система предназначена для решения определенного круга задач, подобно тому, как это делают специалисты в данной области (эксперты). Для того, чтобы экспертная система могла работать, в нее требуется ввести знания экспертов в формализованном виде. В качестве языка представления знаний при этом наиболее часто используется язык правил вида "если-то".

В системе ТЕСНЕХР экспертные знания представляются в виде формул и таблиц. Формулы широко используются там, где требуемое значение можно получить путем обычных математических вычислений из других параметров (например, для получения минимальных размеров заготовки можно взять габаритные размеры детали из чертежа и прибавить припуски на обработку). Если такой математической зависимости нет, то можно задать различные значения нужного параметра при разных условиях, в результате чего получится таблица, очень похожая на таблицы, приводимые в технологических справочниках. ТЕСНЕХР использует при своей работе стандартные аргументы ТЕСНСАRD.

Условия для формул и таблиц. Большинство формул и таблиц, которые вводятся в качестве знаний ТЕСНЕХР, можно использовать далеко не во всех случаях. ТЕСНЕХР позволяет определить условие применимости для каждой формулы и таблицы. В большинстве случаев Вы просто обязаны задать условия применимости, чтобы система не использовала неподходящие формулы и таблицы. От того, насколько точно заданы эти условия, зависит работоспособность всей системы и правильность ее выводов.

Условие в ТЕСНЕХР представляет собой формулу с логическим результатом, в которой могут присутствовать любые аргументы или константы. Например, для указания того, что формула должна работать только для определенной операции, можно назначить ей следующее условие: "К_ОП = 4114". При вводе этого условия, безусловно, не придется вводить код операции вручную, для соответствующего выбора будет предоставлен каталог операций, который при необходимости можно дополнить. Вы также можете создать справочники для своих аргументов.

В условиях ТЕСНЕХР можно использовать привычные символы отношений: "=" (равенство), "" (неравенство), "<" (меньше), ">" (больше), и так далее. В условиях можно использовать логические связки "И", "ИЛИ" и "НЕ" (например, "К_ОП =4114 и КПЕР = 0221" задает условие одновременно на код операции и код перехода.

Как работает система ТЕСНЕХР. ТЕСНЕХР предназначена для того, чтобы с помощью формул и таблиц находить значение одних аргументов, исходя из уже известных. Когда Вы редактируете техпроцесс в ПРОЕКТ-ТП, то постепенно вводите операции, оборудование, оснастку и прочую информацию, причем программа автоматически определяет, к какому аргументу относится то или иное значение. Например, после выбора операции получает значение аргумент К_ОП (код операции).

Если в базу знаний введены таблицы и формулы для расчета определенного аргумента, то экспертная система сможет определить его значение, как только для этого будет достаточно информации (то есть все необходимые исходные аргументы получат свои значения). Естественно, что для каждого результата набор исходных аргументов различен: например, для расчета полей допусков в размерах требуется знать значение номинального размера и квалитета точности. Если эти параметры известны, то значения верхнего и нижнего отклонения размера определяются из таблицы (рис.5). Когда ПРОЕКТ-ТП обращается к машине логического вывода экспертной системы, он передает значения всех аргументов для текущего контекста (в частности, аргумент К_ОП хранит код текущей операции, аргумент КПЕР - код текущего перехода, и так далее). Кроме этого, экспертная система получает код того параметра, значение которого требуется определить (таблица (рис.5) позволяет получить значение двух параметров - ВО и НО, то есть верхнего и нижнего отклонения).

Получив задание, ТЕСНЕХР в первую очередь определяет, какие формулы и таблицы можно использовать для получения нужного результата. Каждая формула всегда имеет ровно один результат, а таблицы могут иметь и несколько (например, таблица для расчета полей допусков имеет два результата).

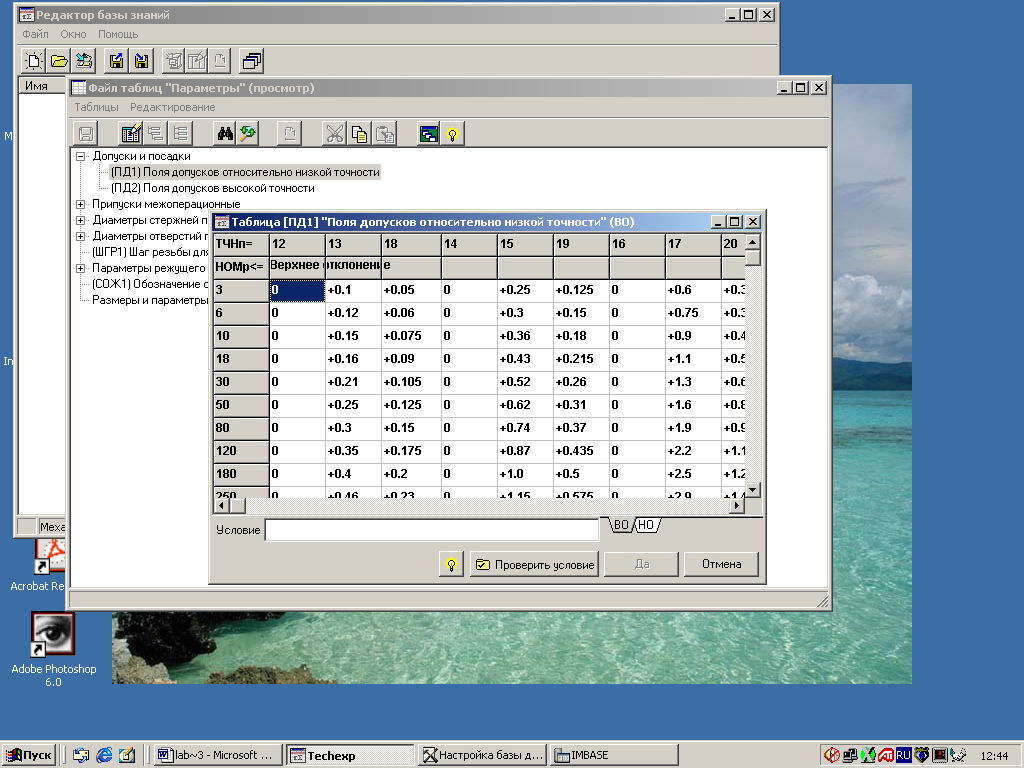

Рис.5 Таблица для расчета полей допусков

После выбора формул и таблиц проверяются их условия; если условие ложно, то соответствующая таблица или формула отбрасывается. В идеале, в конце концов должна остаться только одна формула или таблица, из которой и получается требуемое значение. Если база знаний составлена так, что на некотором этапе логического вывода ЭС выясняет, что значение аргумента можно получить по нескольким формулам или таблицам сразу, это чаще всего означает, что Вы недостаточно хорошо определили условия их применимости. Если возникает ситуация, при которой ТЕСНЕХР может использовать несколько формул или таблиц для расчета, то не определено, какая именно из них будет использована, что может привести к нестабильному от расчета к расчету результату.

В большинстве случаев ТЕСНЕХР не получает сразу же значения всех аргументов, необходимых для расчета. Если в таблице или формуле встречается аргумент, значение которого неизвестно, то экспертная система сначала должна найти значение этого аргумента, и только уже потом она сможет получить то значение, которое от нее требовалось. Однако для расчета значения промежуточного аргумента также могут понадобиться значения каких-либо неизвестных аргументов, и так далее. Это может привести к тому, что системе придется рассмотреть десятки формул и таблиц. Кроме того, в некоторых случаях из-за недостатка исходной информации искомое значение невозможно определить, тогда система запросит у пользователя значения одного или нескольких неопределенных аргументов.
