Выходные документы.
После того, как все необходимые операции, переходы, оснастка введены и созданы эскизы, требуется получить выходные документы, просмотреть их по отдельности или в комплекте и отправить на печать.
Определение состава выходных документов. Редактирование состава выходных документов производится на странице "Документы", когда курсор на дереве маршрута обработки установлен на операцию или корневую папку. В последнем случае назначается набор документов на деталь (изделие). Документы, которые нужно сгенерировать, назначаются в список по команде всплывающего меню Добавить.
В сценарии по умолчанию, определяющему список полей таблицы, поле "Краткое обозначение документа" связано с понятием ТDос (краткое обозначение документа). Сценарий, по которому строится таблица, редактируется в программе Настройка базы данных по команде Настройка|Поля страницы Документы. Команда "Привязка эскизов к листам бланка" доступна для строк, соответствующих документам с эскизом, и позволяет указать принадлежность операционных эскизов (данной операции) страницам бланка документа (рис.9).

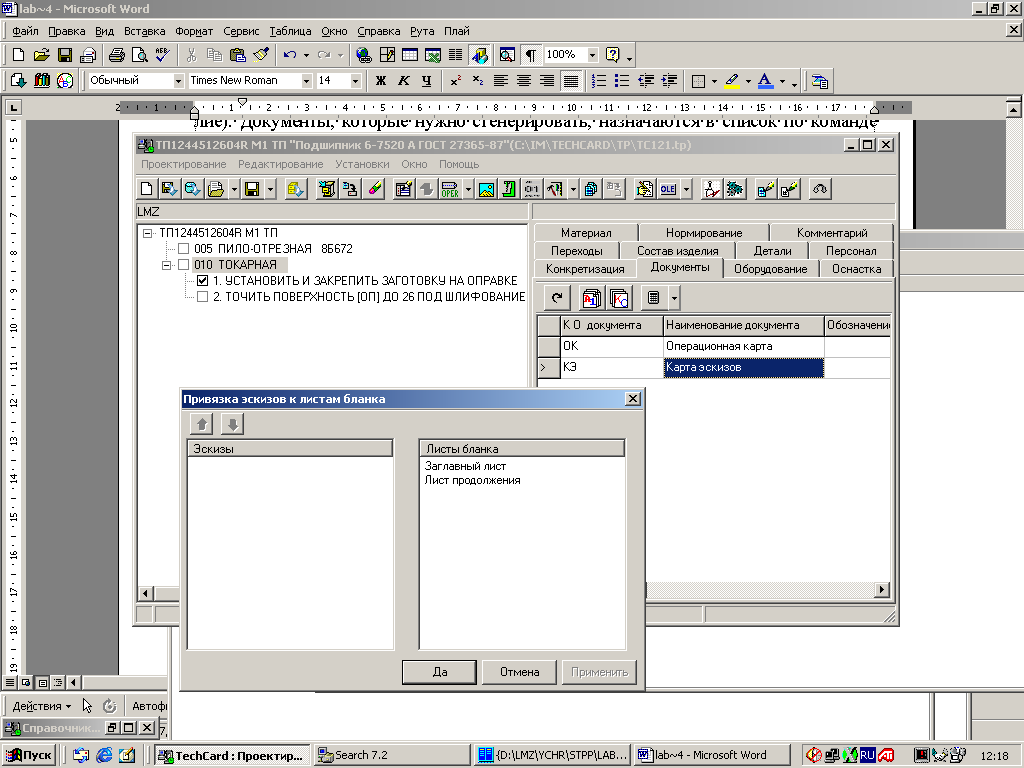

Рис.9 Диалог привязки эскизов.
Если необходимо назначить документы на изделие, то курсор на дереве маршрута обработки должен быть установлен на корневую папку. Документы на изделие можно также назначить по кнопке "Список документов" главной кнопочной панели. Редактирование атрибутов списка документов производится в программе настройки базы данных
Для сокращения трудоемкости проектирования техпроцессов существует возможность создания техпроцессов на базе типовых. Типовые техпроцессы (типовые фрагменты) в общем случае представляют собой избыточные многовариантные наборы операций, оборудования, переходов, оснастки вместе с операционными эскизами.
Создание типового техпроцесса или Фрагмента
Для сокращения трудоемкости проектирования техпроцессов существует возможность создания техпроцессов на базе типовых. Типовые техпроцессы (типовые фрагменты) в общем случае представляют собой избыточные многовариантные наборы операций, оборудования, переходов, оснастки вместе с операционными эскизами.
Типовые техпроцессы (ТТП) и фрагменты (ТФ) создаются как внешние техпроцессы по команде Файл|Новый модуля проектирования. В ТТП/ТФ аргументы, используемые в сценариях к операциям, переходам и ПНВМ, могут быть переменными величинами, значения которых заполняются технологом при ссылке на ТТП/ТФ (или ряд его операций) из основного техпроцесса с сохранением значений этих аргументов в основном техпроцессе. При редактировании ТТП/ТФ используются средства проектирования основного техпроцесса.
Существующее в TECHCARD деление на типовые фрагменты и техпроцессы достаточно условно. Так, типовой фрагмент может содержать в себе такой объем информации, что определение "фрагмент" к нему не подходит: в общем понимании это скорее типовой техпроцесс. Разница между типовым фрагментом и типовым техпроцессом (по классификации TECHCARD) состоит в том, что фрагмент регистрируется в каталоге типовых фрагментов, а типовой техпроцесс - нет
Регистрация типового фрагмента. При создании типового фрагмента он должен быть зарегистрирован в каталоге типовых фрагментов, для чего нужно выполнить команду Проектирование|Типовые фрагменты, создать новую папку в каталоге типовых фрагментов по команде всплывающего меню Создать и, сделав новую папку текущей, дать команду Свойства из всплывающего меню дерева каталога. После указания команды Свойства необходимо в появившемся диалоге назначить на странице "Рисунок" тот рисунок, который будет показываться при выборе типовых фрагментов, и указать на странице "Типовой" с помощью команды всплывающего меню Техпроцесс|Назначить файл техпроцесса и, возможно, рабочего чертежа (при совпадении по имени с именем файла ТП), которые требуется занести в библиотеку типовых фрагментов. Соответствующие файлы будут храниться внутри базы TECHCARD, их присутствие на жестком диске не требуется.
Типовой фрагмент может также храниться как документ в архиве с типом "Типовой техпроцесс", для этого необходимо зарегистрировать файл типового фрагмента в архиве, дать ему обозначение, после чего зарегистрировать в модуле проектирования по команде всплывающего меню страницы "Типовой" Техпроцесс в архиве|Назначить. В этом случае в базе TECHCARD будет храниться только ссылка на документ в архиве. Взять на редактирование такой документ можно по кнопке "Документы из архива", расположенной на кнопочной панели рабочего стола.
После выбора фрагмента на этапе проектирования может быть произведена инициализация понятий фрагмента, относящихся к разделу общих сведений. Для создания, изменения и удаления сценария предназначены команды подменю "Сценарий" всплывающего меню.
Регистрация типового техпроцесса. Создание типового техпроцесса производится в модуле проектирования при установленном переключателе Установки|Техпроцесс новый|По типовому. Регистрация типового техпроцесса сводится к сохранению ТТП в архиве в виде документа с типом "Типовой техпроцесс" и непустым обозначением. По этим атрибутам система TECHCARD) будет производить в дальнейшем выбор данного типового техпроцесса из архива. Такие техпроцессы требуются в основном при проектировании ТП гальваники, окраски.
Взять на редактирование документ можно по кнопке "Документы из архива", расположенной на кнопочной панели рабочего стола.
