1.8. Расчет на прочность заклёпочных соединений

Условия нагружения заклёпок подобны условиям нагружения болтов, поставленных без зазора. Поэтому для заклёпок справедлив расчет на прочность по напряжениям среза и смятия. При расчетах заклёпочных соединений, нагруженных силой в плоскости стыка, допускают, что нагрузка распределяется равномерно между всеми заклепками шва.

На рис. 1.20 представлена схема нагружения заклепки в двухсрезном шве.

Рис.1.20.

Условие прочности по напряжениям среза:

,где i-число плоскостей среза (на рис. 1. 20 i=2);

Р - сила, приходящаяся на одну заклепку. Условие прочности по напряжениям смятия : , где S-толщина листа.

1.9. Клеевые соединения

По конструкции клеевые соединения подобны сварным. Однако, в от­личие от сварки, склеивание позволяет соединять элементы конструкций как из однородных, так и разнородных материалов: сталь с титаном, сталь с цветными металлами, металлы со стеклом, графитом, пластмассами, резинами и т.д. Клеевое соединение осуществляется за счет сил ад-гезии (сил сцепления) в процессе затвердевания жидкого клея.

Имеются клеевые составы с избирательной адгезией к каким - либо определенным материалам - это специальные клеи (например, резиновые) или с высокой адгезией к различным материалам (например, к металлам, керамике, дереву, пластмассам и т. д.) - это универсальные клеи ( например, БФ) На рис.1.21 приведены наиболее распространенные типы клеевых соединений листовых материалов и труб:

Рис.1.21. а) соединение встык с одной накладкой; б) соединение встык с двумя накладками; в) соединение внахлестку; г) соединение втавр; д) соединение труб встык с наружной втулкой; е) раструбное соединение.

Расчет клеевых соединений аналогичен расчету

для стыковых соединений (рис.1.22)

Рис.1.22.

,

S-толщина, b-ширина соединяемых деталей

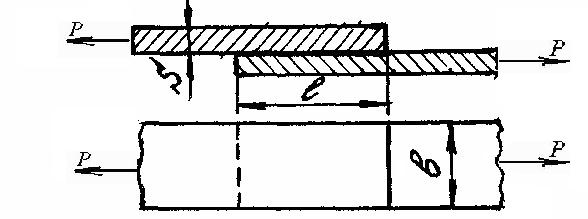

Для соединений внахлёстку (рис. 1.23)

Рис.1.23.

, где - допускаемые напряжения в клеевом шве, b, l-размеры соединения

Достоинства клеевых соединений:

• возможность соединения разнородных материалов;

• герметичность соединения;

• стойкость против коррозии;

• отсутствие концентрации напряжений;

• возможность соединения очень тонких листовых деталей;

• отсутствие отверстий, ослабляющих конструкцию;

• высокая усталостная прочность.

Недостатки клеевых соединений:

• низкая теплостойкость;

• малая прочность по сравнению со сварными соединениями;

• старение.

Клеевые соединения лучше работают на сдвиг, хуже на разрыв. Поэтому при склеивании предпочтительны соединения внахлестку. Соединения встык выполняют по косому срезу или с накладками. Прочность клеевых соединений при сдвиге изменяется в пределах от 10 до 40 МПа.
