Назначение фундаментной подушки - распределять нагрузку на большую площадь основания. План ленточного фундамента из сборных железобетонных блоков приведен на рис.3.7.
Фундаментные блоки-подушки могут укладываться вплотную один к другому или с промежутками в зависимости от нагрузок и несущей способности грунта (рис.3.8 в). Фундаментные блоки укладываются на подушки на растворе с обязательной перевязкой вертикальных швов. Толщина швов принимается 20мм. Углы и примыкания поперечных стен армируются стальными сетками (рис.3.8 г).
Рис.3.7. План ленточного фундамента из сборных железобетонных блоков:
1 – блок-подушка; 2 – фундаментный блок
Рис.3.8. Ленточный сборный фундамент из железобетонных блоков:
а – поперечный разрез и фасад; б – сплошной фундамент; в – прерывистый; г – армирование сопряжения примыкания продольных и поперечных стен фундамента; 1 – отмостка; 2 – фундаментный блок; 3 – блок-подушка; 4 – песчаная подготовка; 5 – участок, бетонируемый на месте; 6 – отверстие для пропуска инженерных коммуникаций;
7 – гидроизоляция; 8 – арматурная сетка
3.2.4. Ленточные фундаменты из бута, бутобетона и монолитного железобетона
Бутовые фундаменты представляют собой кладку из бутового камня на растворе с обязательной перевязкой (несовпадением) вертикальных швов (промежутков между камнями, заполненных раствором). Такие фундаменты трудоемки в изготовлении и неэкономичны, т.к. возводятся вручную. Применяют такие фундаменты в малоэтажном строительстве и там, где бут является местным строительным материалом (рис.3.9 а).
Рис.3.9. Ленточные фундаменты:
а - из бутового камня; б - из бутобетона; в – из монолитного бетона;
1 - подошва фундамента; 2 - щиты опалубки; 3 - стальная арматура;
h- глубина заложения фундамента
Бутобетонные фундаменты устраивают в опалубке из бетона с включением в него бутового камня (рис.3.9 б).
Монолитные железобетонные фундаменты устраивают на строительной площадке в опалубке, путем установки стальной арматуры и заливки бетонной смеси (рис.3.9. в).
В крупнопанельных бескаркасных зданиях блоки фундаментов и стен подвалов целесообразно заменить крупноразмерными элементами в виде плоских панелей сплошных или с пустотами (рис.3.10).
В местах пропуска различных трубопроводов (водопровода, отопления и др.) в монолитных ленточных фундаментах предусматриваются соответствующие отверстия, а в сборных фундаментах между блоками устраивают необходимые зазоры с последующей их заделкой бетоном.
Рис.3.10. Подземная часть бескаркасного крупнопанельного здания с
продольным расположением несущих стен:
1 – трапециевидные фундаментные плиты-подушки; 2 – панель внутренней стены подвала; 3 – цокольная панель; 4 – плоские плиты перекрытия
3.3.Столбчатые фундаменты
Столбчатые фундаменты применяются в следующих случаях:
- при каркасной системе здания;
- при большой несущей способности грунта и небольших нагрузках от здания;
- для малоэтажных зданий и глубине залегания грунта основания более
2 - 3 м.
В приведенных случаях столбчатые фундаменты экономичнее ленточных.
В каркасных зданиях столбчатые фундаменты располагаются под каждой колонной каркаса (рис.3.11, 3.15).
В зданиях с несущими стенами столбчатые фундаменты располагаются под углами стен, на пересечениях и примыканиях внутренних стен к наружным и под простенками через 1,5 – 6 м. По обрезу столбчатых фундаментов укладывают фундаментные балки (рандбалки) из металла но обычно из железобетона. Рандбалки предназначены для передачи нагрузки от стен на фундамент (рис.3.12, 3.13).
По конструктивному решению столбчатые фундаменты могут быть монолитными и сборными (рис. 3.14).
По форме сечения – ступенчатые и «с подушкой».
Сборные фундаменты могут быть стаканного типа – под колонны каркаса и сборные из железобетонных плит под кирпичные столбы (рис.3.14, рис.3.15).
Под кирпичные столбы столбчатые фундаменты могут быть из бута, бутобетона и глиняного кирпича.
Площадь подошвы столбчатого фундамента определяется по расчету.
Рис.3.11. План столбчатого фундамента каркасного здания
Рис.3.12. Столбчатые железобетонные сборные фундаменты под стены:
а - для одно- и двухэтажных каменных зданий; б - для деревянных рубленных, каркасных и щитовых зданий; 1 - отмостка; 2 - фундаментная балка; 3 - песчаная или шлаковая подсыпка; 4 - железобетонный столб 200х200мм;
5 - кирпичный цоколь деревянного здания; 6 - столб из сборных железобетонных блоков
Рис. 3.13. Схемы фундаментных балок столбчатых фундаментов:
1- стена; 2 - балка; 3 - столб; 4 - каменная стена; 5 - деревянная стена;
6 - сборная балка; 7 – сборные перемычки; 8 - монолитная балка;
9 - рядовая армокирпичная балка; 10 - армокирпичная балка со стальным каркасом; 11 - деревянная балка; 12, 13 - деревянная балка из клееной древесины

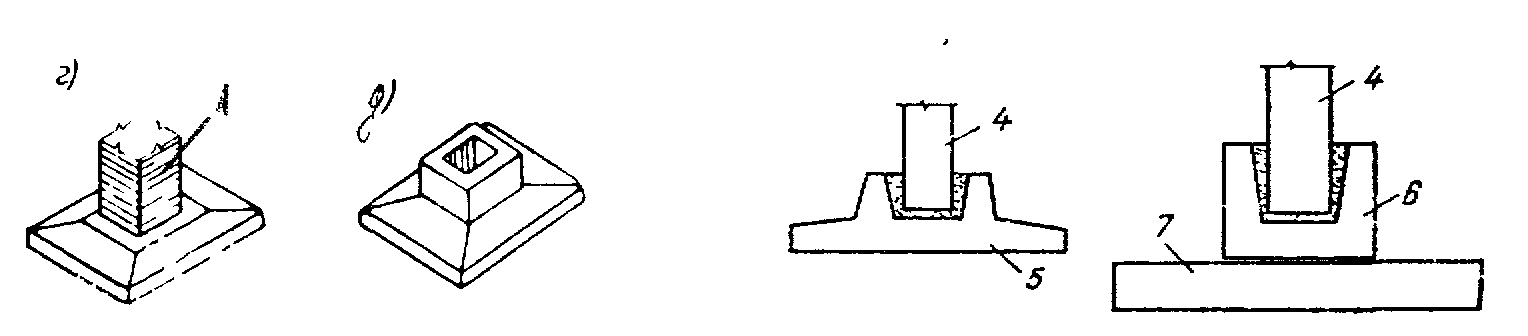

Рис.1.14. Столбчатые фундаменты:
а – бутовый или бетонный под кирпичный столб (общий вид); б – то же, разрез и план; в – то же из сборных железобетонных блоков-подушек; г – то же, из железобетонной плиты; д – стаканного типа под железобетонную колонну; 1 – кирпичный столб; 2 – бутовый или бутобетонный фундамент; 3 – сборные железобетонные блок- подушки; 4 – колонна; 5 – башмак стаканного типа; 6 – блок- башмак; 7 – опорная плита
а) б)
Рис. 3.15. Фундаментная часть крупнопанельного каркасного здания:
А - разрез по фундаменту; б- общий вид и план фундамента стаканного типа; 1- песчаная подсыпка; 2 - башмак стаканного типа; 3 - колонна; 4 - цокольная панель; 5 - заливка цементным раствором;
6 - подкладные фундаментные плиты
