Лекции по фотограмметрии

создается проект размещения опорных точек (выбираются зоны размещения точек).

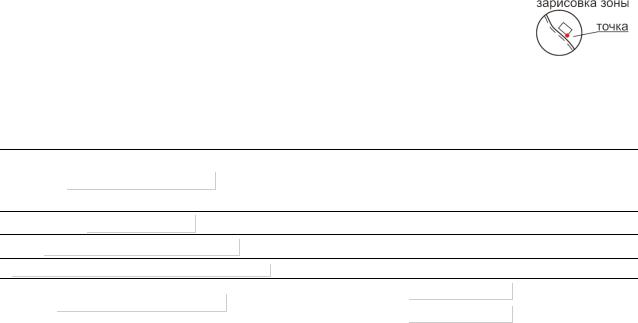

2)В полевых условиях в намеченных зонах выбирают четкие контурные точки, которые накалывают на снимке и обозначают:

Создается фотоабрис, на нем например «опознан южный угол автобусной остановки, черный в тонах снимка на сером фоне.

Опознал …, дата».

3) Определяются координаты точки. Получают: наколотые на снимках опорные точки, фотоабрисы, каталог опорных точек.

Лекция №12 – Дешифрирование

Это процесс распознавания на материалах авиа и космической съемки качественных и количественных характеристик изучаемых объектов.

Задачи, решаемые при дешифрировании:

1)Определение границ исследуемых объектов

2)Определение качественных и количественных характеристик

3)Отображение неизобразившихся объектов

4)Сбор иной дополнительной информации

5)Отображение в условных знаках полученной информации

Классификация дешифрирования:

разделение по методам, в основу положена доля участия человека в дешифрировании:

o визуальный (все делается человеком);

o машинно-визуальный (исходное изображение преобразуется в вид, удобный для визуального дешифрирования);

o метод автоматизированный (осуществляется с помощью специальных компьютерных программ в режиме диалога и роль человека в этом методе заключается в контроле процесса и управлении ходом дешифрирования) ;

o автоматический метод (роль человека – выполнение окончательного контроля).

по тематической направленности дешифрирования

oтопографическое – результаты такого дешифрирования используются для

создания топографических планов и карт;

20

oспециальное тематическое дешифрирование: с/х, кадастровое, лесное, почвенное, геоботаническое.

Каждое направление имеет свой набор объектов, подлежащих дешифрированию, и свою методику. Для каждого используется своя инструкция, определяющая порядок процедуры дешифрирования.

Масштаб изображения и масштаб создаваемого плана определяет объем и детализацию полученной информации.

Критерии дешифрирования:

1)Точность нанесения границ дешифрируемых объектов (в соответствии с инструкцией);

2)Полнота дешифрирования – отношение количества дешифрированных объектов к количеству объектов, подлежащих дешифрированию;

3)Достоверность дешифрирования – это отношение правильно дешифрированных объектов к общему количеству дешифрированных.

Принципиальная схема процесса дешифрирования

Банк признаков

Визуальный метод

Делится на виды:

Камеральное дешифрирование Достоинства:

o высокая производительность; o низкая себестоимость;

o равномерная загрузка исполнителя в течение года. Недостатки:

o недостаточная точность, полнота и достоверность; o неотображение неизобразившихся объектов.

Полевое дешифрирование Достоинства и недостатки обратны камеральному дешифрированию.

Суть метода – обследование и сравнение изображения с соответствующим объектом местности.

Комбинированный метод – сначала проводится камеральное, затем полевое дешифрирование.

Аэровизуальный метод – используется летательный аппарат, на имеющийся материал наносят номера контуров, на диктофон записывают их описание.

21

Технологическая схема дешифрирования

1)Подготовительный этап:

подбор материалов АКС на данную территорию. o Контактные снимки

Достоинства: можно получить стерео, свежий материал.

Недостатки: мелкий масштаб, отображаемая территория на каждом снимке имеет малую площадь.

o Увеличенные снимки характеризуются крупным масштабом (выше точность нанесения объектов, увеличение в 5-10 раз), но стереоскопическое наблюдение невозможно.

o Фотосхема – покрытие большой территории. Минусы – нельзя наблюдать стереоскопически.

Общий недостаток для всех – неодномасштабность

o Ортофотоплан – одномасштабное изображение. Недостатки: устаревший материал, нельзя наблюдать стереоскопически.

ограничение рабочих поверхностей (для первых трех видов материалов)

сбор картографических материалов на данную территорию

выкопировка с планов использования земель, из материалов почвенного обследования, гидрогеологических исследований, справки из дорожной службы, данные об инженерных коммуникациях, телефонных линиях, трубопроводах, ЛЭП и т.д.

2)Камеральное дешифрирование (подготовка)

3)Полевое дешифрирование (обследование труднодешифрируемых и досъемка неизобразившихся объектов)

Досъемка выполняется в двух вариантах:

Если дешифрируются контактные снимки, увеличенные, фотосхема – то используются линейные измерения (угловые не используются)

При работе с ортофотопланами можно пользоваться теодолитной съемкой. При досъемке необходимо учитывать частный масштаб (кроме ортофотоплана).

4)Подписание акта приемки (контроль выполняется всегда) Контроль дешифрирования:

Самоконтроль

Контроль со стороны инженера за правильностью выполнения и соответствием техническому заданию – текущий контроль

Контроль со стороны отдела технического контроля организации исполнителя.

22

Мониторинг и прогнозирование экологических и негативных изменений, получение информации о границах и площадях нарушенных земель (эрозия, овраги, оползни, карьеры, подтопленности, переувлажненные и загрязненные земли).

Структурная схема модели государственного мониторинга земель дистанционными

Экономический

блок Блок

энергетический

Блок

геофонда

Технологическая схема мониторинговых работ дистанционными методами

Этапы:

Подготовительный (определение целей и задач, детализации сведений об изучаемом объекте);

Проведение АКС (параметры съемки, сроки);

Наземное обеспечение (обследование тестовых участков и планово-высотная привязка);

Получение метрической и смысловой информации;

Сопоставление фондовых и новых данных

;

Формирование выходной продукции и экстраполирование динамики процессов.

24

Лекция №14 – Съёмочные системы

Основные параметры:

Способ построения изображения;

Тип сенсора;

Разрешение на снимке/местности;

Энергетическое разрешение;

Спектральное разрешение (ширина спектральной зоны и спектральный интервал).

Оптико-электронные съемочные системы

Основное отличие от фотографических систем – использование ПЗС (прибор с зарядовой связью) вместо пленки.

1.Преобразование светового потока в электрический

сигнал

2.Преобразование в цифровой код

3.Хранение цифрового кода

Всовременных ПЗС-матрицах размер элемента составляет 3-5 мкм.

ПЗС-матрицы используются, в основном, для АФА. ПЗС-линейки – для космических аппаратов.

Существуют АФА (DMC компании Intergraph), объединяющие в одном корпусе 4 матрицы и 4 объектива.

Получаемые изображения программно объединяются в один снимок.

ПЗС-линейка захватывает ряд (строку) элементов на земной поверхности.

Изображение получается не одномоментным, а последовательно составляется из линеек. В центре линейки – ортогональная проекция, по краям – центральная.

25

АФА типа Leica ADS-40 (ADS-80) обладают линейкой со смещением, разрешающая способность при этом удваивается.

Также в фотограмметрии используются:

Тепловые съемочные системы, использующие для работы три диапазона – ближний, средний и дальний (тепловой) ИК;

Радиофизические системы (радиолокационные системы бокового обзора, устанавливаемые на самолетах, и спутниковые системы, разрешение достигает 1 метра);

Лазерные съемочные системы.

Подробнее про нефотографические системы – см. учебник.

Космические съемочные системы
