.docМіністерство освіти і науки, молоді та спорту України
Кіровоградський національний технічний університет
Механіко-технологічний факультет
Кафедра програмного забезпечення
Дисципліна «ОАПЗОТ»
Лабораторна робота №3
Тема: «Визначення структури даних Об’єкту проектування»
Виконав: ст. гр. КІ-10-1
Перевірила: викладач
Кіровоград 2013
Мета: формування у студентів практичних навичок з питань формалізації та визначення структури даних ОП для подальшого процесу автоматизації проектної процедури.
Технічне завдання:
1, 2 - 1,0 мм
- 2,0 мм
R1 – МЛТ –0,25
R2, R3, R4 – МЛТ-0,125
С1, С2, С3 – К 50-1
Т1 – ГТ809
Д1 – Д7Ж
Об’єкт проектування містить в собі наступні елементи, що впливають на на вихідні характеристики системи:
- Вихідна напруга живлення ОП;
- Номінали резисторів;
- Потужність транзистора;
Тип ОП:
- Пристрій підвіскою автомобіля.
Параметри елементів.
Вихідні параметри:
- Зміна опору R1 до 10 кОМ
Внутрішні параметри:
R1– МЛТ – 0,25
Діаметр – 3 мм;
Довжина – 7 мм;
Зовнішні параметри:
Температура зовнішнього середовища: +10 ÷ +40 С;
Рівень вологості повітря – 65-80%;
Тиск: без обмежень;
Радіаційний фон: без обмежень.
Формула та розрахунки взаємо зв’язку між вихідними, внутрішніми та зовнішніми параметрами.
Y(y1,y2,…,yn) – вектор вихідних параметрів;
X(R1,C1) – вектор внутрішніх параметрів;
Q(q1,q2,…,qn) – вектор зовнішніх параметрів.
Y=F(X,Q)
Для даного випадку вектор внутрішніх параметрів має вигляд:
YR1=(X’R1, X’’R1, QPH);
YT1=(X’T1, QPH);
Параметри ОП.
- Вартість: ОП дешевший по собівартості;
- Продуктивність: середня;
- Габаритні розміри: малогабаритний;
- Вхідні експлуатаційні характеристики: напруга живлення ОП – 12В;
- Вихідні експлуатаційні характеристики: зміна опору R1 до 10 кОм
Визначення математичної моделі об’єкту проектування.
Мета: дослідження та вивчення методів та підходів побудови математичних моделей об’єкту проектування в умовах функціонування САПР.

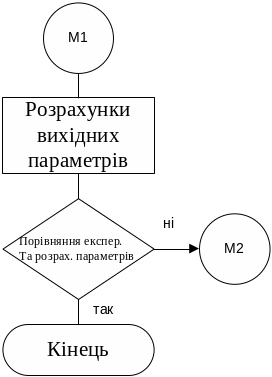

Блок – схема алгоритму ітераційного процесу вибору ММ та її рішення.
Блок – схема алгоритму вибору ММ ОП.
