Билет №30
№1 Пластическая деформация. Явление наклепа. Влияние наклепа на структуру и свойства металла. Назначение рекристаллизационного отжига.
Пластическая деформация.
Деформацией называется изменение размеров и формы тела под воздействием приложенной нагрузки. Сила, приложенная к телу, обычно не перпендикулярна к нему, а направлена под некоторым углом, поэтому в теле возникают нормальные и касательные напряжения. Нормальные напряжения подразделяют: на растягивающие (положительные) и сжимающие (отрицательные). Пластическая деформация – деформация, которая сохраняется в металле после снятия нагрузки.
Первая составляющая вызывает нормальные растягивающие напряжения, которые приводят к хрупкому разрушению металла путем отрыва без заметных признаков пластической деформации. Касательные составляющие вызывают касательные напряжения τ, которые приводят к пластической деформации, заканчивающейся вязким разрушением.
Степень деформации (степень обжатия) – отношение разницы начальной и конечной высоты заготовки к начальной высоте заготовки.
Пластическая деформация в металле осуществляется путем: скольжения, двойникование и межзеренного перемещения.
Скольжение происходит путем перемещения (скольжения) одной части кристалла относительно другой под действием касательных напряжений τ (рис. 3.1.). Характерно для металлов с ОЦК решеткой, например: Feα, Cr, Mo, V,W.
Рис.3.1. Схема пластической деформации скольжением.
Легче всего скольжение идёт по плоскостям, наименее густо усеянным атомами, так как она наиболее удалены друг от друга, и поэтому их легче сдвинуть друг относительно друга.
Большую роль в скольжении играют дислокации - они облегчают скольжение (рис.3.2).

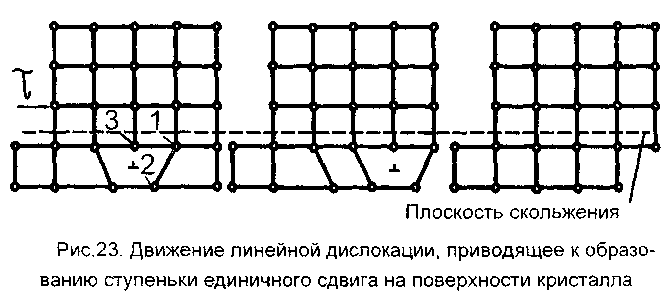

Рис.3.2. Движение линейной дислокации, приводящее к образованию ступеньки единичного сдвига на поверхности кристалла
Под действием τ разрывается связь между атомами 1 и 2 в плоскости скольжения и возникает связь между атомами 2 и 3. В результате дислокация продвигается вперед на одно межатомное расстояние и т.д. - это элементарный акт пластической деформации. При выходе дислокации из кристалла на поверхности его образуется уступ (ступенька) в один период решетки. Под действием τ срываются новые атомные плоскости и образуются новые ступеньки единичного сдвига на поверхности кристалла. Следовательно, для продвижения дислокации не нужно разрывать связь между всеми атомами в плоскости скольжения, разрывается связь между атомами только у края дислокации. Этим и объясняется, что реальная прочность металла значительно ниже теоретической прочности.
Под теоретической прочностью металла - понимают сопротивление металла пластической деформации и разрушению, которое должно быть в металле, исходя из того, что при этом одновременно разрывается связь между всеми атомами в плоскости скольжения. Например, теоретическая прочность для железа равна 1340 кг/мм , а реальная прочность для железа составляет 30 кг/мм . Такая большая разница объясняется тем, что при движении дислокации нужно разрушать связь между атомами только у края дислокации и, следовательно, усилия для этого потребуются значительно меньшие.
Двойникование - это зеркальнообразное перемещение одной части кристалла относительно другой под действием касательных напряжений (рис.3.3).
Рис.3.3.Схема пластической деформации двойникованием
Характерно для металлов с ГЦК решеткой, например Feγ, Cu, Mn, Ni, Co.
Межзёренное перемещение (рис. 3.4). Под действием растягивающего усилия Р деформация пойдёт прежде всего в 1 зерне, где направление легкого скольжения совпадает с действием силы Р. Оно вытягивается, а соседние зёрна при этом поворачиваются до тех пор, пока направление легкого скольжения не совпадет с Р, а затем пойдет и в них деформация и т.д.
В результате после деформации получим волокнистую структуру (рис. 3.4,б), и механические свойства в разных направлениях будут неодинаковы. Вдоль действия силы Р пластичность будет выше, а поперек - ниже, при этом прочность σв будет меняться наоборот. Различие механических свойств, вдоль действия силы (прокатки) и поперек - это анизотропия механических свойств. Может оказаться, что в направлении действия силы выстраиваются только плоскости легкого скольжения, и это называется текстурой деформации.
Рис.3.4. Изменение структуры в металле под действием пластической деформации
Явление наклёпа. (деформационное упрочнение)
Под действием пластической деформации меняется структура, а следовательно, должны меняться и свойства (рис. 3.5).

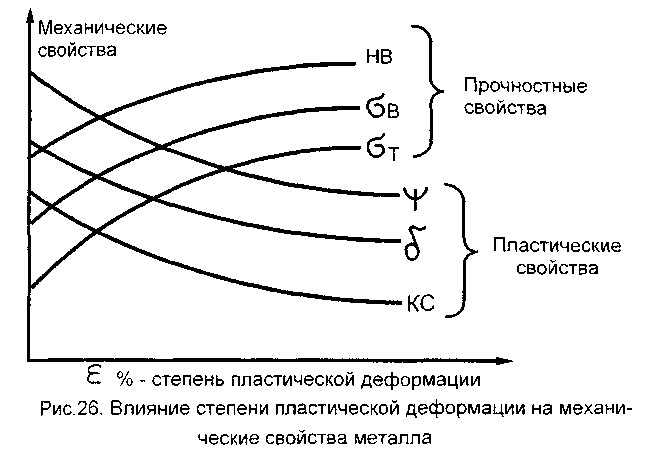

Рис.3.5. Влияние степени деформации на
механические свойства металла
Структура металла до деформации Структура металла после деформации
Наклеп (нагортовка) - это повышение прочностных свойств за счет снижения пластических под действием деформации. Наклеп объясняется:
1) повышением плотности дислокаций;
2) искажением кристаллической решетки;
3) дроблением зерен;
4) образованием мелкоячеистой субструктуры;
5) повышением плотности вакансий.
Степень пластической деформации определяется по формуле:
