БИЛЕТ 1

1) Диаграмма Fe-C

Основными сплавами на основе железа являются стали и чугуны – сплавы системы железо-углерод

5.1. Компоненты и фазы в системе Fe-C

Железо: Тпл=1539ºС, две модификации Feα c ОЦК-решёткой, а=0,286 нм, существует до 910ºС и Feγ с ГЦК-решеткой существует в диапазоне 910..1392ºС. Железо ферромагнитно при температурах ниже 768ºС (точка Кюри).

Углерод: элемент IV группы таблицы Д.И. Менделеева, с железом образует твердые растворы внедрения и химическое соединение Fe3C.

Фазы: жидкий раствор, феррит, аустенит, цементит, графит.

Феррит – твердый раствор углерода в Feα.

Аустенит – твердый раствор углерода в Feγ.

Цементит – Fe₃С (6,67% С) – карбид железа, решетка сложная ромбическая, высокая твердость, хрупок, Т_пл=1250˚С . Цементит - метастабильная фаза, при высокой температуре разлагается на железо и графит.

Графит – углерод в твердом состоянии. Графит – стабильная фаза, плотность - 2,5 г/см³, решетка гексагональная, слоистая, анизотропен, низкая твердость и прочность, высокая химическая стойкость. Графит присутствует в качестве самостоятельной фазы в серых чугунах

В реальных условиях охлаждения углерод в железоуглеродистых сплавах находится в метастабильной фазе в виде цементита Fe₃C. Диаграмма Fe-Fe₃C соответствует метастабильному равновесию системы железо-углерод.

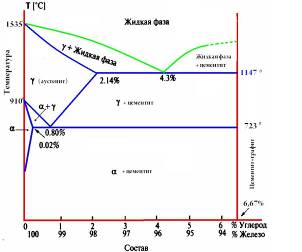

Рис. 5.1. Диаграмма состояния железо-цементит (метастабильная)

Основные критические точки и линии диаграммы (рис. 19):

точка А – температура плавления чистого железа 1539°С;

точка D – температура плавления цементита 1250°С;

точка G – 910°С (А₃) – температура полиморфного α↔γ превращения железа;

точка N – 1392°С (А₄) – температура полиморфного γ↔δ превращения железа;

ABCD – линия ликвидус;

AJECF – линия солидус;

ES – линия переменной растворимости углерода в аустените;

PQ – линия переменной растворимости углерода в феррите;

точка Е – предельная растворимость углерода в аустените (2,14% С);

точка Р – предельная растворимость углерода в феррите (0,02% С);

Влияние углерода и постоянных примесей на свойства стали

Чем больше содержание углерода в стали, тем выше её прочность и твёрдость, а пластичность и вязкость ниже (рис. 25). При содержании С>0,8% прочность падает из-за образования по границам зёрен хрупкой цементитной сетки (см. рис. 20 з).

Постоянные примеси попадают в сталь в процессе выплавки.

Полезные примеси: Mn от 0,3 до 0,8% и Si до 0,4%. Кремний повышает предел текучести, но снижает пластичность, марганец повышает прочность, не снижая пластичности.

Вредные примеси: сера, фосфор и газы (О₂, Н₂, N₂ ). Сера вызывает красноломкость – разрушение металла при горячей обработке давлением (1000…1200˚С). Марганец связывает серу в более тугоплавкое соединение MnS, предупреждая красноломкость. Фосфор способствует хладноломкости стали, каждая 0,01% Р повышает порог хладноломкости на 20…25˚С. Газы охрупчивают сталь.

2) Отпуск стали

Отпуск – нагрев закаленной стали до температур ниже АС1, выдержка и охлаждение. Цель отпуска – получение окончательной структуры и свойств стали. Отпуск основан на превращениях мартенсита при нагреве (см. п. 6.3), в результате которых происходит изменение структуры и свойств стали (рис. 43).

Различают три вида отпуска (табл.3). Окончательная термообработка, назначаемая изделию для придания требуемых свойств, состоит из закалки и последующего отпуска. Закалку с низким отпуском применяют для деталей машин и инструмента, от которых требуются высокая твердость и износостойкость. Закалку с последующим средним отпуском – для изделий с повышенными упругими свойствами. Закалку с высоким отпуском (улучшение) – для деталей, работающих при повышенных динамических (ударных) и циклических нагрузках.

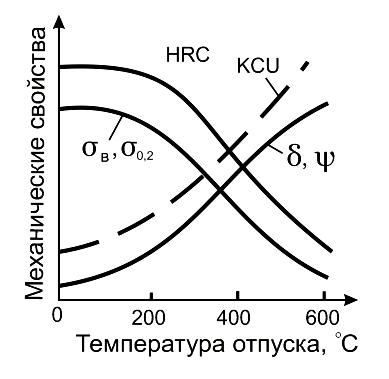

Рис. 43. Влияние температуры отпуска на механические свойства закаленной стали

Таблица 3 Характеристика видов отпуска

Виды отпуска	Температура, °С	Структура	Свойства	Применение
Низкий	150…250	Мотп	HRC, σв	Инструмент,подшипники, детали после ХТО и ТВЧ
Средний	350…500	Тотп	σупр, σ-1	Рессоры, пружины
Высокий	500…680	Сотп	КС	Валы, оси, шатуны

3) Деформируемые алюминиевые сплавы

Деформируемые алюминиевые сплавы, не упрочняемые термообработкой

К этим сплавам относятся сплавы алюминия с марганцем (АМц2), содержащие 1…1,6% Mn, и магнием (АМг2, АМг6), содержащие 2…7%Mg. Структура этих сплавов в равновесном состоянии - твердый раствор легирующих элементов в алюминии. Упрочняют сплавы путем пластической деформации (нагартовки).

Свойства:

• легко обрабатываются давлением;

• хорошо свариваются;

• обладают высокой коррозионной стойкостью;

• обработка резанием затруднена.

Применяются эти сплавы для изготовления строительных конструкций (витражи, двери, оконные рамы и т.д.), емкостей для жидкостей (баки для бензина), палубных надстроек речных и морских судов.

Деформируемые алюминиевые сплавы, упрочняемые термообработкой

Дуралюмины (Д1, Д3, Д6, Д16 и т.п.) – сплавы системы Al-Cu. Основным легирующим элементом является медь. Сплав Д1 содержит 3,8…4,8%Cu, 0,5…1,5% магния, ~0,5% марганца. Согласно диаграмме Al-Cu (рис. 9.1.) в сплавах образуются следующие фазы:

α – твердый раствор меди в алюминии, максимальная растворимость Cu в Al составляет 5,7%;

θ –твердый раствор на основе химического соединения СuAl₂, содержащего 54,1%Cu.

Структура сплава Д1 в равновесном состоянии (после литья) α + θII, причем частицы θII располагаются по границам зерен и охрупчивают сплав (рис. 9.2. а).

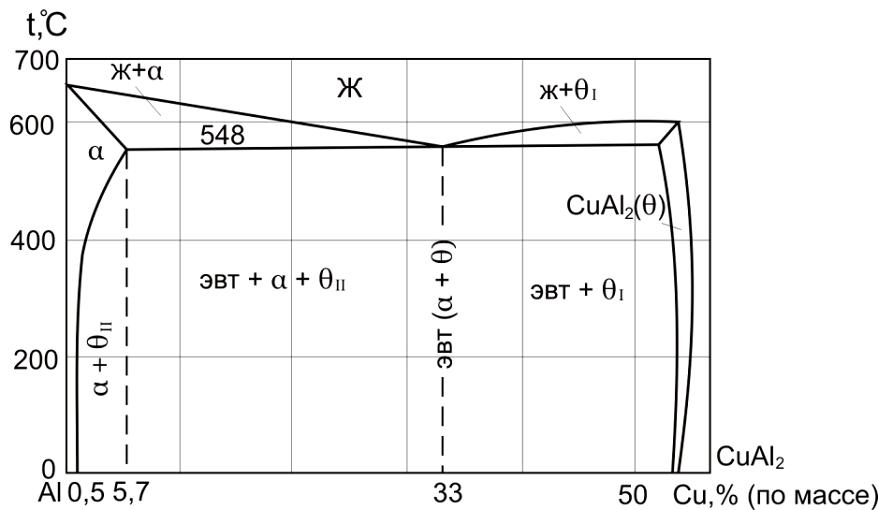

Рис.9.1. Диаграмма состояния Al-Cu.

Для упрочнения дуралюминов проводится термическая обработка: закалка + старение. Закалка заключается в нагреве до температуры ~ 500°С, при которой хрупкая избыточная θ_II-фаза полностью растворяется в α-твердом растворе, быстрое охлаждение фиксирует структуру пересыщенного твердого раствора меди в алюминии (рис. 9.2 б, 9.2 а).

а) б) в)

Рис.9.2. Микроструктуры дуралюмина: а – после литья (α + θ_II), б – после закалки (α-твердый раствор), в - после закалки и старения.

Для повышения прочности закаленного сплава проводят старение. Старение – это упрочнение закаленного сплава за счет распада пересыщенного твердого раствора и выделения избыточных вторичных фаз в мелкодисперсном виде (дисперсионное твердение).

Естественное старение заключается в выдержке закаленного сплава при комнатной температуре 5…7 суток. Искусственное старение заключается в выдержке при повышенной температуре 100…200°С в течение 10…24 часов.

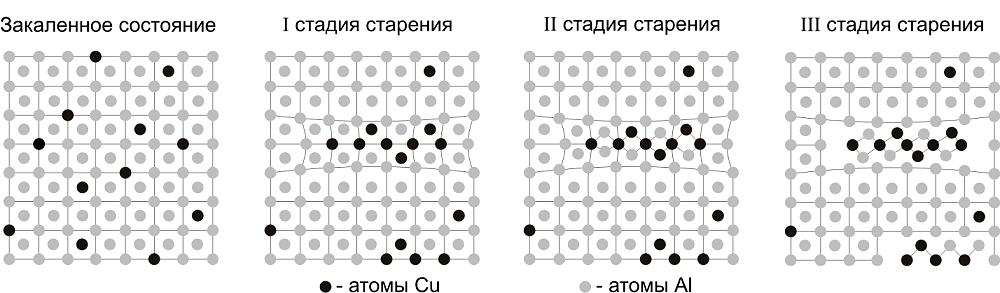

Процесс старения идет в 3 стадии:

• На первой стадии старения атомы меди образуют скопления в кристаллической решетке α–твердого раствора - зоны Гинье-Престона (зоны ГП) (рис. 48 б), что вызывает искажения кристаллической решетки и, следовательно, повышение прочности сплава (рис. 49).

• На второй стадии старения по мере выдержки сплава при повышенных температурах образуется метастабильная θ'-фаза, близкая по составу к CuAl2, имеющая свою кристаллическую решетку, которая сохраняет когерентные связи с решеткой α-твердого раствора (рис. 48 в). Это усиливает искажения кристаллической решетки, твердость и прочность сплава повышается (рис. 9.3).

• На третьей стадии старения при дальнейшей выдержке происходит срыв когерентности и выделение частиц стабильной θ–фазы (CuAl₂) (рис. 9.2. г). Искажения кристаллической решетки частично снимаются, и прочность сплава понижается (рис. 49).

а) б) в) г)

Рис.9.3. Влияние температуры и длительности старения на прочность алюминиевых сплавов

4) Сталь 12ХН3А

По назначению – конструкционная

Состав – 0,12 % углерода, около 1 % хрома, 3% никеля, А – высококачественная

По химическому составу – легированная

По содержанию С – низкоуглеродистая, цементуемая (0,1 – 0,3% С)

По классу – перлитный

Термообработка: цементация + закалка + низкий отпуск. Структура на поверхности: Мотп+ЦII+АОСТ, твердость поверхности 58…64 HRC. Структура сердцевины зависит от химического состава стали.
