План выполнения работы
Ознакомиться с прибором ВШВ-003-М2, применяемым в лабораторной работе для измерения шума.
Измерить уровень звука (ориентировочная оценка шума) в камерах лабораторного стенда, имитирующих шумное производственное помещение (с источником шума) и примыкающее к нему помещение кабинета мастера (без источников шума).
По табл.1П установить допустимые уровни звука (дБА) и допустимые уровни звукового давления (дБ) для обоих помещений.
Измерить уровень звукового давления (по частотам) в камерах лабораторного стенда, имитирующих шумное производственное помещение (с источником шума) и примыкающее к нему помещение кабинета мастера (без источников шума). Изучить спектральный состав шума.
По табл.1П установить допустимые уровни звука (дБА) и допустимые уровни звукового давления (дБ) для обоих помещений по частотам.
Построить допустимые и фактические спектры уровней звукового давления по частотам (четыре спектра). Определить характер шума по спектру (широкополосный, тональный).
Сделать вывод о соответствии фактического уровня звукового давления допустимому уровню.
Рассчитать суммарный уровень звукового давления от нескольких источников (вариант определяет преподаватель).
Результаты исследований занести в отчет по лабораторной работе [10].
Применяемые приборы и устройства
Лабораторный стенд представляет собой две камеры (рис.6) Одна из них (левая) имеет источник шума (генератор шума) и имитирует производственное помещение с источниками шума - технологическим оборудованием.
Вторая камера (правая) имитирует помещение, примыкающее к производственному помещению, не имеющее собственных источников шума (например, кабинет мастера, бытовые, административные помещения, лаборатории и пр.). В эти помещения шум из производственных цехов проникает через звукоизолирующие преграды (стены, перегородки, двери и пр.). В правой камере стенда установлен микрофон.

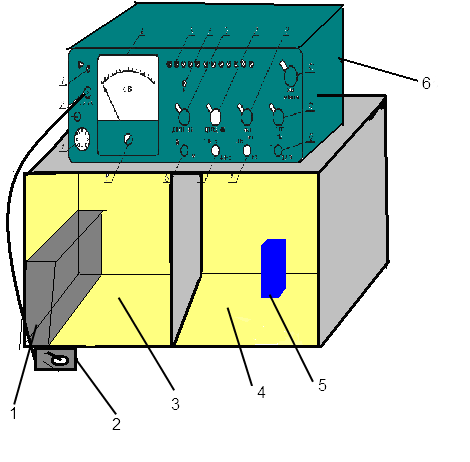

Рис.6. Стенд, имитирующий производственные помещения:
1 – источник шума; 2 – тумблер; 3 – левая камера; 4 – правая камера; 5 – микрофон;
6 –прибор ВШВ-003-М2.
Измеритель ВШВ-003-М2 ( рис.7) предназначен для измерения уровня звука с частотными характеристиками А, В, С, а также уровней звукового давления в диапазоне частот от 2 Гц до 18 кГц и октавных полосах в диапазоне частот от 2 Гц до 8 кГц в свободных и диффузном полях в целях гигиенической оценки воздействия шума на рабочих местах в производственных, административных и общественных зданиях и в жилых кварталах. ВШВ-003-М2 относится к шумомерам 1-го класса точности [8].

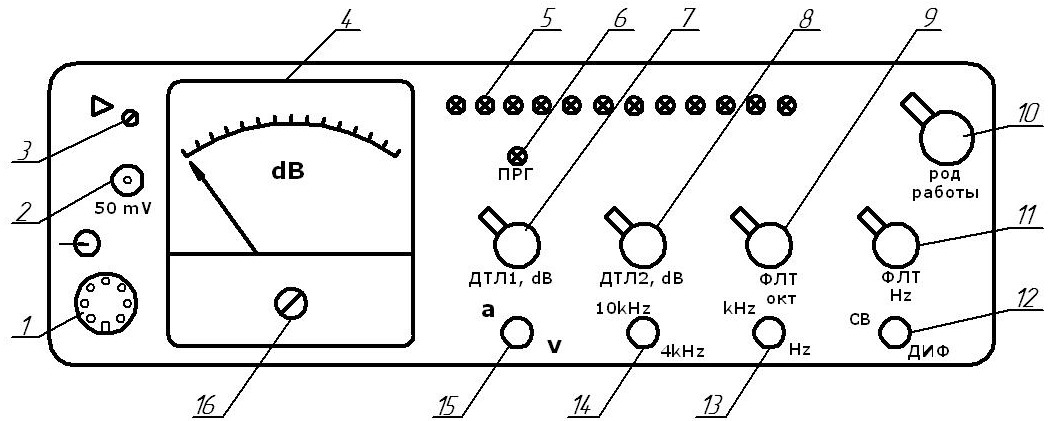

Рис. 7. Измеритель шума и вибрации ВШВ-003-М2:
1 – гнездо для присоединения предусилителя ВПМ-101; 2 – гнездо выхода с калибровочного генератора; 3 – резистор для калибровки измерителя; 4 – показывающий прибор; 5 – световые индикаторы предела измерения; 6 – световой индикатор перегрузки измерительного тракта; 7,8 – переключатели ДЛТ 1,dВ, ДЛТ 2, dB; 9 – переключатель ФЛТ ОКТ; 10 – переключатель «род работы»; 11 – переключатель ФЛТ Hz; 12,13,14,15 – кнопки; 16 – механический корректор нуля.
