Занятие № 1

«Основы организации и обеспечения радио и проводной связи в подразделениях. Требования безопасности при эксплуатации средств связи»

1 учебный вопрос Основные задачи связи и требования, предъявляемые к ней. Классификация связи.

2 учебный вопрос Характеристика и способы организации связи: проводной, подвижными средствами и радио. Организация связи в различных видах боевых действий.

3 учебный вопрос Виды помех радиосвязи. Основные мероприятия по защите радиосвязи от радиопомех.

4 учебный вопрос: Требования безопасности при эксплуатации средств связи и источников электропитания.

Литература:

1. Боевой устав по подготовке и ведению ОВБ часть 3. Приложение 16, 20.

2. Наставление по связи Вооруженных Сил Российской Федерации. М.: Воениздат, 2003.

3. Наставление по связи Сухопутных войск. М.: Воениздат, 2003

4. Боевой устав по подготовке и ведению общевойскового боя (взвод, отделение, танк). М.: Воениздат, 2005.

5. Сборник нормативов по боевой подготовке Сухопутных войск. М.: Воениздат, 2011. .

6. Сборник «Связь в Вооруженных Силах Российской Федерации» -2014.

7. Учебник сержанта войск связи.

1 Учебный вопрос

Основные задачи связи и требования, предъявляемые к ней.

Классификация связи.

Связь – это передача и приём с требуемым качеством сообщений и информации в системах управления войсками (силами) и оружием. Связь является основным средством управления частями и подразделениями во всех видах боевой деятельности..

В соответствии с оперативно-тактическими условиями ведения боевых действий, решаемыми подразделениями и частями боевыми задачами, предна­значением и задачами системы управления, военная связь решает пять основ­ных задач:

1. Обеспечение устойчивой связи с вышестоящим штабом и своевременного приема сигналов боевого управления.

2. Обеспечение управления подчиненными частями (подразделениями) и оружием в любых условиях боевой обстановки

3. Обеспечение своевременной передачи сигналов оповещения и предупреж­дения войск о непосредственной угрозе применения противником ядерного оружия, своих ядерных ударах, воздушном противнике, радиоактивном, хими­ческом и биологическом заражении.

4. Обеспечение обмена информацией между взаимодействующими, частями и подразделениями.

Обеспечение управления органами боевого, морально-психологического, тылового и технического обеспечения боевых действий.

В Вооруженных Силах применяется принцип организации связи от старшего командира (начальника) к младшему – связь управления и соседу справа – связь взаимодействия. Так, например, командир мотострелкового батальона связь управления своими средствами и силами организует с командирами рот и с соседним батальонам справа, а получает связь управления от командира полка и соседнего слева батальона.

Требования, предъявляемые к связи.

Безопасность связи характеризует способность связи обеспечивать в тайне от противника содержание передаваемых (принимаемых) сообщений и противостоять вводу ложной информации.

Достигается:

• применением аппаратуры ЗАС, соблюдением правил ее эксплуатации;

• предварительным шифрованием и кодированием информации, использованием таблиц позывных, документов СУВ;

• ограничением круга лиц, допускаемых к ведению переговоров по разрешению к применению не ЗАС каналам связи;

• проверкой подлинности полученных сообщений путем обратной передачи принятого текста;

• строгим соблюдением правил установления связи, ведения переговоров;

• выполнение требований режима секретности при обработке и хранении информации.

Достоверность связи характеризует способность связи обеспечить воспроизведение передаваемых сообщений в пунктах приема с заданной точностью.

Для ТЛГ связи – ВЕРОЯТНОСТЬ ПРАВИЛЬНОГО ПРИЕМА СООБЩЕНИЯ.

Для факсимильной связи – ВЕРОЯТНОСТЬ ОПОЗНАНИЯ ОБРАЗЦА (БУКВЫ, ЗНАКА)

Достигается:

• использование для передачи наиболее важных сообщений каналов связи лучшего качества;

• передача распоряжений и команд одновременно по нескольким каналам, образованным различными средствами связи;

• применение специальной аппаратуры повышения достоверности;.

Современность и НАДЕЖНОСТЬ связи характеризует способность связи обеспечивать передачу (доставку) документальных сообщений или ведение переговоров в заданные сроки.

ПОКАЗАТЕЛИ:

Для ТФ связи каналы предоставляются по паролям «МОНОЛИТ», «ВОЗДУХ», «САМАЛЕТ» и категориям «Вне всякой очереди», «В первую очередь», «Во вторую очередь», «В общую очередь».

ТГ сообщения могут иметь категорию срочности «МОНОЛИТ», «ВОЗДУХ», «РАКЕТА», «САМАЛЕТ», «ОБЫКНОВЕННАЯ».

СКРЫТНОСТЬ РАБОТЫ

БЕСПЕРЕБОЙНОСТЬ И БЫСТРОТА ДЕЙСТВИЯ

Связь классифицируется:

1. по виду передаваемых сообщений,

2. по среде распространения сигналов,

3. по способу защиты сообщений,

4. по способу обмена сообщениями,

5. по алгоритму обмена сообщениями,

6. по пропускной способности канала связи

I.По виду передаваемых сообщений связь классифицируется на: связь передачи данных, телефонную, телеграфную, факсимильную, видео, фельдъегерско-почтовую связь и сигнальную.

Связь передачи данных – это вид электросвязи, обеспечивающий обмен формали­зованными и неформализованными сообщениями между электронно-вычислительными комплексами, автоматизированными рабочими местами должностных лиц пунктов управления.

Телефонная связь – вид связи, при котором осуществляется обмен речевыми сообщениями. По условиям контакта устройства приема и излучения звуковых колебаний с органами речи и слуха человека различают микротелефонную, громкоговорящую и шлемофонную связь.

Телеграфная связь – вид связи, при котором передаваемыми сообщениями являются текстовые документы. По способу преобразования линейного сигнала в текстовый документ различают слуховую и буквопечатающую (БПЧ) телеграфную связь.

Факсимильная связь – вид связи, при котором передаваемыми сообщениями являются текстовые или графические копии документов. При приеме сообщений их масштаб может изменяться.

Видеосвязь – вид связи, при котором передаваемыми сообщениями являются подвижные или неподвижные телевизионные изображения. Изображения могут сопровождаться звуком.

Фельдъегерско-почтовая связь – вид связи, при котором осуществляется обмен секретными и почтовыми отправлениями.

Сигнальная связь – вид связи, при котором сообщения передаются с помощью заранее установленных зрительных и звуковых сигналов.

II. По среде распространения сигналов связь классифицируется на: радиосвязь, радиорелейная связь, тропосферная связь, спутниковая связь, проводная связь, волоконно-оптическая связь, сигнальная связь.

Радиорелейная связь - это род связи, который реализуется с использованием радиорелейных средств связи и радиоволн в ультракоротковолновом диапазоне на дециметровых и более коротких волнах.

К радиорелейным относятся лишь те радиолинии, в которых преобладающим является распространение радиоволн в пределах прямой видимости антенных устройств, что обеспечивает сравнительно высокое качество связи. Радиорелейная связь применяется в звеньях управления от полка и выше

Тропосферная связь - это род связи, который реализуется с использованием тропосферных средств связи и физического явления дальнего тропосферного распространения ультракоротких волн (ДТР УКВ). По своему назначению, боевому применению и качеству тропосферная связь аналогична радиорелейной. Тропосферная связь применяется в звеньях управления от дивизии и выше.

Тропосферная связь базируется на эффекте дальнего тропосферного рассеивания. На высоте 12-15 километров от поверхности Земли находятся атмосферные неоднородности. При облучении радиопередатчиком этих неоднородностей происходит рассеивание радиоволн, в т. ч. и в сторону корреспондента. Дальность связи на одном интервале тропосферной линии может составлять 120-250 километров. Тропосферные станции работают в диапазоне свыше 4000 МГц.

Спутниковая связь — это частный случай космической связи, связь осуществляется с использованием ретранслятора, размещенного на искусственном спутнике Земли.

связь на расстояниях от 5000 километров и более. применение в звене от батальона и выше, а также для связи с развед. группами.

Проводная связь – род связи, при котором носителем линейного сигнала являются электромагнитные колебания, распространяющиеся в искусственно созданной металлической направляющей среде.

Волоконно-оптическая связь – род связи, при котором носителем линейного сигнала являются электромагнитные колебания оптического диапазона, распространяющиеся в искусственно созданной волоконно-оптической направляющей среде.

Связь подвижными средствами – род связи, при котором носителем линейного сигнала являются материальные предметы, для перемещения которых между корреспондентами используются нарочные или специальные средства передвижения.

Сигнальная связь – род связи, при котором носителем линейного сигнала являются звук, свет, а также жесты и отмашка сигнальными флажками, распространяющиеся в пределах досягаемости органов чувств человека.

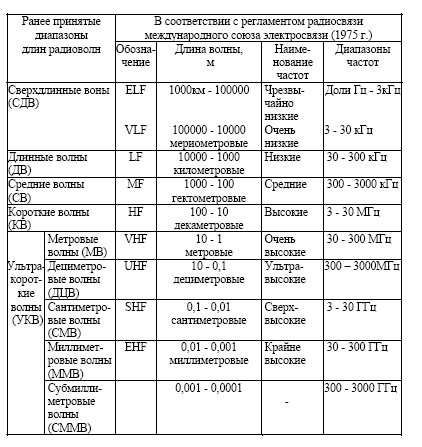

Радиосвязь – род связи, при котором носителем линейного сигнала являются радиоволны, рспространяющиеся в свободном пространстве. В зависимости от используемого диапазона различают сверхдлинноволновую (СДВ), коротковолновую (КВ) и ультракоротковолновую (УКВ) радиосвязь.

Такое деление волн по диапазонам условно. Резкой границы между диапазонами не существует, но есть целый ряд волн каждого из диапазонов, характерный именно для данного диапазона волн.

Атмосферой называется газовая оболочка земли. Верхняя граница атмосферы - 100 км и более. Состав атмосферы неоднороден. Нижний слой атмосферы, так называемая тропосфера, имеет наибольшую плотность, газы в ней равномерно распределены, воздух является хорошим диэлектриком.

Радиоволны распространяются в атмосфере двумя основными путями:

непосредственно над поверхностью земли и отражаясь от верхних ионизированных слоев атмосферы – ионосферы. Радиоволны, распространяющиеся вдоль земной поверхности, называются земными или поверхностными; радиоволны, распространяющиеся под различными углами к линии горизонта в результате отражения от ионизированных слоев атмосферы, -пространственными или отраженными.

Длинные и сверхдлинные радиоволны распространяются вдоль земной поверхности, огибая кривизну земного шара и препятствия в виде гор, холмов, строений . Они хорошо отражаются от самых низких ионизированных слоев атмосферы, а от земли отражаются под малыми углами. Земная поверхность для этих волн является почти проводником и также хорошо их отражает. При достаточной мощности радиостанции прием сигнала в этом диапазоне волн оказывается возможным на очень больших расстояниях порядка 2000 км.

Рассматриваемые волны отличаются большим постоянством условий распространения независимо от изменений, происходящих в верхних слоях ионосферы. Их распространение также очень мало зависит от времени года и суток. На длинных волнах работает лишь небольшое количество радиостанций, передающих сигналы точного времени и метеорологические сводки.

На длинных и сверхдлинных радиоволнах можно вести устойчивую радиосвязь на весьма большие расстояния. Однако для этого требуются передатчики очень большой мощности и громоздкие антенны. Кроме того, в диапазоне длинных волн невозможна одновременная работа большого числа радиостанций, так как для устранения взаимных помех при радиовещательной передаче необходимо каждой станции отвести полосу частот примерно 9 кГц. В диапазоне длинных волн можно разместить без взаимных помех лишь 8 станций.

Средние волны. Днем в низких и плотных слоях ионосферы сильно поглощается пространственная волна.

Связь на средних волнах в дневное время и летом осуществляется преимущественно поверхностной волной. Поверхностная волна сильно поглощается земной поверхностью, причем тем больше, чем короче волна и хуже проводимость земли. Наибольшее поглощение создает сухая почва, наименьшее - поверхность морской воды. Дальность порядка 1000 км. Ночью и зимой поглощение средних волн в ионосфере резко уменьшается, поэтому связь возможна не только земной, но и пространственной волной. Радиовещание по своей ширине позволяет разместить в 4 раза больше радиостанций, чем диапазон длинных волн. Средние волны не подвержены влияниям возмущений ионосферы (например, магнитным бурям).

Недостатки. Возможные взаимные помехи радиостанций, вследствие большого количества работающих в этом диапазоне радиостанций, промышленные и атмосферные помехи, замирания сигналов (изменение слышимости) в точке приема.

Короткие волны ( 10-100 метров, частота f = 3 – 30 МГц)) занимают особое место среди всех радиоволн.

Энергия от передатчика к приёмнику может распространяться в виде наземной или поверхностной волны, распространяющейся вдоль поверхности земли, или же в виде пространственной волны, идущей от передатчика в пространство, а затем отражённой к земле слоями атмосферы (ионосферой).

Поверхностные волны в диапазоне коротких волн еще больше поглощаются земной поверхностью, чем в диапазоне средних волн, и хуже огибают препятствия. Поэтому дальность распространения коротких поверхностных волн весьма незначительна, порядка 100 км. За зоной действия поверхностной волны находится зона молчания. Ширина ее может достигать тысячи километров, в пределах которой связь на коротких волнах невозможна. Ширина зоны молчания непостоянна и зависит от времени года и суток, длины волны и мощности передатчика. Она увеличивается с укорочением волны, больше ночью и зимой, чем днем и летом. За зоной молчания начинается зона пространственных волн. Основным видом распространения волн КВ диапазона являются пространственные волны. Для радиосвязи на пространственных коротких волнах необходимо выполнение одновременно двух условий: используемая волна должна отражаться от верхнего ионизированного слоя атмосферы и не должна поглощаться в нижнем слое ионосферы. При невыполнении этих условий связь нарушается. За счет многократных отражений от ионосферы и от земли радиоволны диапазона коротких волн способны многократно огибать земной шар, причем в процессе отражений волны этого диапазона испытывают небольшое поглощение. Способы прохождения радиоволн зависят от частоты радиоволн, расстояния между передатчиком и приёмником, состояния ионосферы и земной поверхности. Для обеспечения уверенной связи на большие расстояния необходим правильный подбор рабочих частот и антенных устройств. Для связи на коротких радиоволнах выгодно применять волну, на которой напряженность поля в пункте приема максимальна. Такую волну называют оптимальной. Для дальних связей пространственной волной днем применяются более короткие оптимальные волны (10—25 м), а ночью - более длинные (35—70 м). Зимой используются волны несколько более длинные, чем летом. В годы повышенной солнечной активности применяются короткие оптимальные волны.

Достоинство - возможность связи на большие расстояния при незначительной мощности передатчиков.

Основные недостатки :

- возможность полного нарушения связи в периоды резких изменений ионизации ионосферы (магнитных бурь) и необходимости подбора оптимальных волн для каждой дальности связи;

- возможные взаимные помехи радиостанций, вследствие большого количества работающих в этом диапазоне радиостанций;

-промышленные и атмосферные помехи, замирания сигналов (изменение слышимости) в точке приема.

Ультракороткие волны не отражаются ионосферой, проходят через нее и исчезают в межпланетном пространстве. Распространение пространственными волнами невозможно. Так как эти волны сильно поглощаются земной поверхностью, то дальность распространения волн УКВ диапазона ограничена. (Меньше всего поглощают волны морская поверхность, заболоченный лес, плодородная почва, больше всего - сухой песок, сухой снег, промышленные районы ). В диапазоне УКВ распространение возможно лишь прямыми волнами и волнами, отражёнными от поверхности земли. Под прямыми волнами понимают волны, распространяющиеся в пределах прямой видимости на высоте нескольких длин волн над землёй. При использовании такого способа распространения волн антенны передающей и приёмной радиостанций должны подниматься возможно выше над поверхностью земли. Поглощение энергии УКВ в земле заметно компенсируется повышением эффективности антенн, так как их размеры становятся того же порядка, что и длина волны (1-10 м, а антенна Куликова имеет длину 1,5 м; на КШМ Р-142Н).

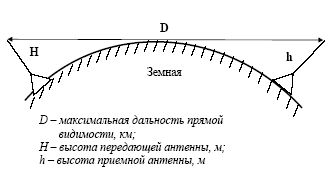

Для связи на ультракоротких волнах, за исключением метровых, необходима прямая (геометрическая) видимость между передающей и приемной антеннами радиостанций корреспондентов.

Максимальная дальность действия такой системы определяется формулой

D= 3,57(H+h)км

На метровых волнах связь возможна на расстояниях, несколько превышающих дальность геометрической видимости, так как они еще сохраняют свойство преломления или рефракции. С учетом этого траектория прохождения луча искривляется в сторону земли. При этом дальность радиогоризонта увеличивается так же, как и возможная дальность действия

системы связи, и определяется формулой D=4,15(H+h)км.

На метровых и особенно на дециметровых и сантиметровых волнах могут быть созданы антенны, излучающие энергию не во все стороны, а узким пучком, подобным лучу светового прожектора. Острая направленность излучения и приема делает возможной радиосвязь на достаточно большие расстояния при сравнительно небольшой мощности передатчика.

УКВ диапазон обладает наибольшей частотной ёмкостью и может использоваться одновременно большим числом радиостанций, тем более что дальность взаимного мешания между ними в силу ограниченности дальности распространения УКВ невелика, т.е. и в Костроме и в Тамбове можно использовать одну и ту же частоту без опасения взаимных помех. Пониженный уровень помех в УКВ диапазоне позволяет иметь высококачественные каналы передачи информации.

По условиям распространения радиоволн УКВ диапазона различают УКВ радиосвязь прямой видимости, радиорелейную, тропосферную и космическую связь.

По способу защиты сообщений связь классифицируется на засекреченную и незасекреченную связь.

Засекреченная связь –связь, при котором сигнал, сформированный оконечными устройствами, передается по линии (каналу) связи после его преобразования средствами автоматического засекречивания.

Незасекреченная связь – связь, при которой сигнал, сформированный оконечными устройствами, передается по каналу связи без преобразования его специальными техническими средствами.

IV.По способу обмена сообщениями связь классифицируется на циркулярную, циркулярно-избирательную и избирательную.

Циркулярная связь – способ обмена сообщениями, при котором их передача осуществляется одним главным корреспондентом, а прием – несколькими подчиненными одновременно. Прием сообщений главным корреспондентом от подчиненных осуществляется поочередно.

Циркулярно-избирательная связь – способ обмена сообщениями, при котором их передача осуществляется одним главным корреспондентом, а прием – одним или несколькими подчиненными в соответствии с адресом. Прием сообщений главным корреспондентом от подчиненных осуществляется поочередно.

Избирательная связь – способ обмена сообщениями, при котором их передача (прием) осуществляется только между двумя корреспондентами.

V.По алгоритму обмена сообщениями связь классифицируется на одностороннюю и двухстороннюю.

Односторонняя связь – алгоритм обмена сообщениями, при котором их передача между корреспондентами осуществляется только в одном направлении.

Двухсторонняя связь – алгоритм обмена сообщениями, при котором их передача между корреспондентами осуществляется в обоих направлениях.

Двухсторонняя связь может быть симплексной или дуплексной.

Симплексная связь – алгоритм обмена сообщениями, при котором их передача между корреспондентами осуществляется поочередно.

Дуплексная связь – алгоритм обмена сообщениями, при котором их передача между корреспондентами осуществляется одновременно.

VI.По пропускной способности канала связь классифицируется на обычную связь, связь быстрого действия и связь медленного действия. Для организации связи быстрого и медленного действия применяются соответствующие средства.

Для обеспечения связи на основных информационных направлениях различные средства связи применяются комплексно.

Для организации управления войсками применяется техника связи.

Средства связи – технические системы передачи данных (СПД) и информации на расстояние, образующие канал связи и оконечные устройства приёма-передачи.

Средства связи предоставляют возможность организации названных видов связи с использованием телефонных, факсимильных, телеграфных аппаратов, компьютеров с модемами и др. Пользователь обычно не знает, какие виды связи были задействованы при организации сеанса связи, в котором он участвовал.

В ряде случаев системы и средства связи называют средствами коммуникации, поскольку термин «коммуникация» (англ. «communication») в переводе означает средство связи.

К средствам связи относятся:

Техника связи: (радиопередатчики и радиоприемники, радиолинейные, тропосферные станции, станции космической связи, аппаратура высокочастотного телефонирования, спецаппаратура связи, аппаратные подвижных узлов связи, командно-штабные машины и машины боевого управления, аппаратура дистанционного управления и контроля, оповещения, звукозаписи, громкоговорящей связи и др. техника, предназначенная для передачи, приема и преобразования информации).

Проводные линейные средства: (подземные и подводные кабели, легкие полевые кабели связи, полевые кабели дальней связи, арматуры и материалы для постройки или прокладки линий связи).

Подвижные средства фельдъегерской почтовой связи: (самолеты и вертолеты связи, автомобили, бронетранспортеры, мотоциклы и другие средства транспортировки, используемые для обеспечения войск фельдъегерско-почтовой связью).

Сигнальные средства связи: (звуковые, светотехнические).

ПО ВИДАМ ПЕРЕДАВАЕМЫХ СИГНАЛОВ СРЕДСТВА СВЯЗИ ДЕЛЯТСЯ НА:

АНАЛОГОВЫЕ- К ним относятся непрерывные сигналы, как правило, меняющие амплитуду своих значений в течении сеанса передачи информации, например, речь в телефонном канале

ЦИФРОВЫЕ (ДИСКРЕТНЫЕ). При передаче любых сведений по сетям передачи данных их приходится преобразовывать в цифровую форму. Например, по телеграфу передаются закодированные последовательности импульсов. То же происходит при передаче машиночитаемой информации с ЭВМ по любым телекоммуникациям. Такие сигналы называются дискретными (цифровыми). Для передачи машиночитаемой информации в качестве кода используют 8-ми разрядный двоичный код.
