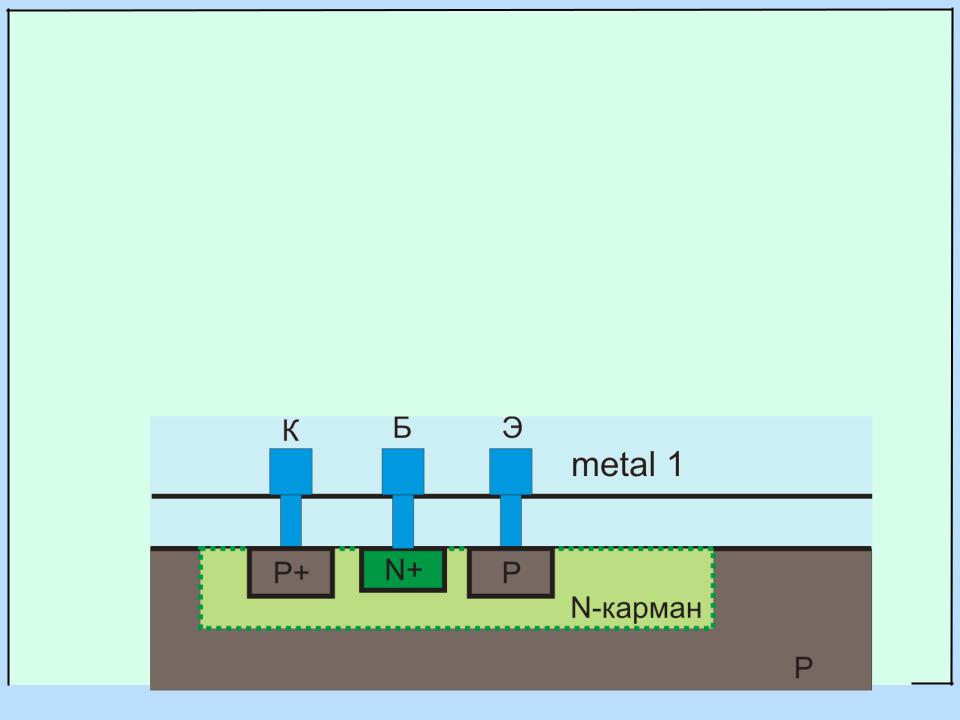

Топология биполярного транзистора
PNP формируется в N-кармане

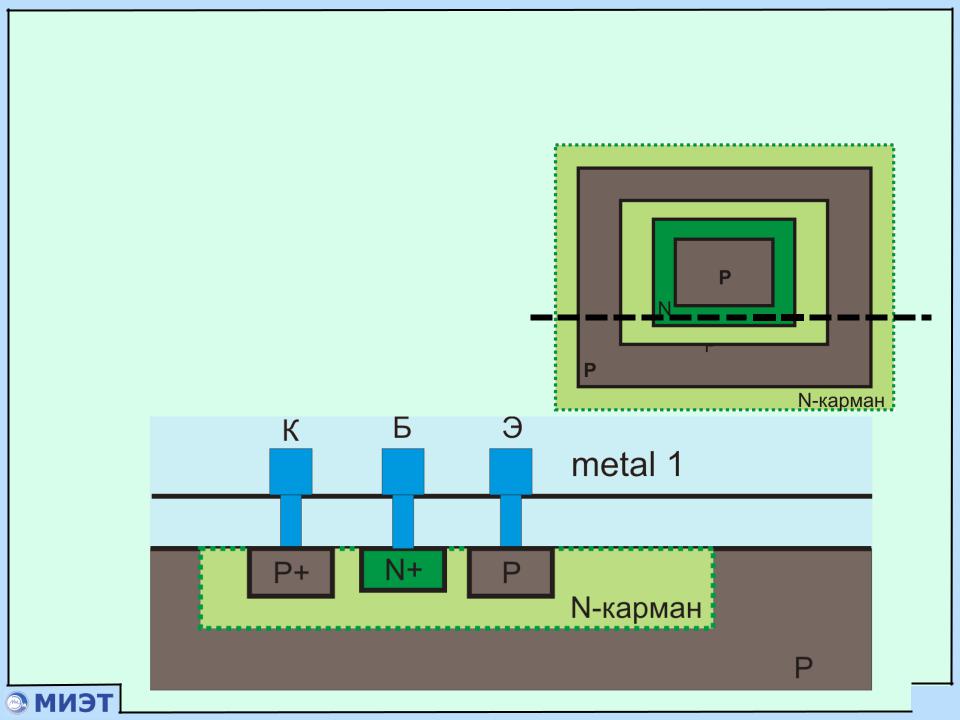

Как будет выглядеть сверху?
49
Топология биполярного транзистора
PNP формируется в N-кармане
Формируется при совместном подключении двух транзисторов с общим эмиттером
49

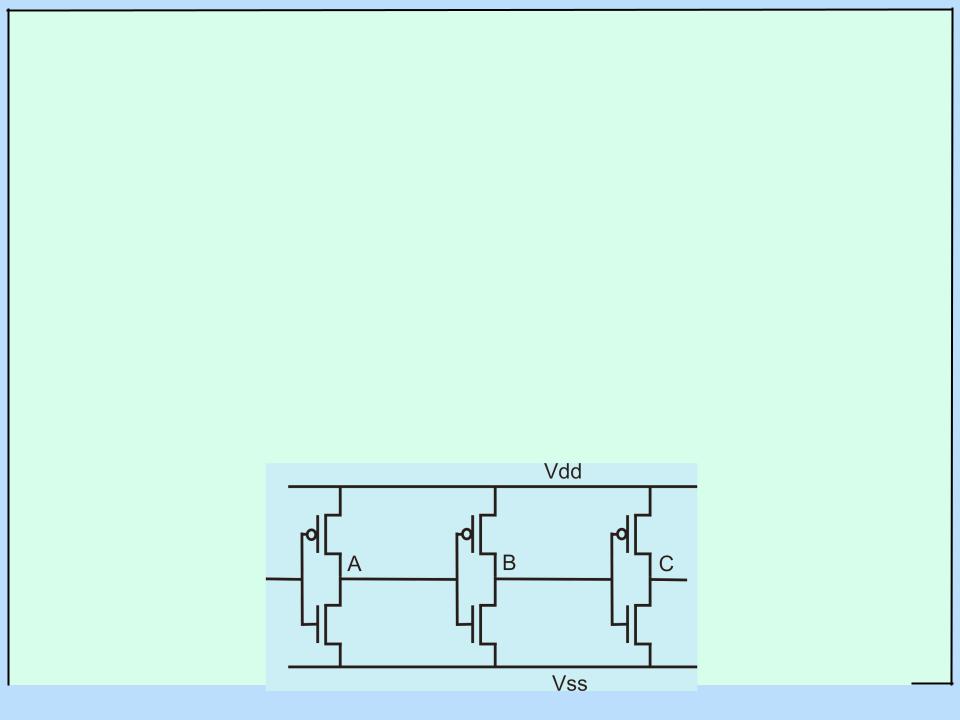

Палочная диаграмма
Диффузия, затворы, металл обозначаются схематически линиями
50
Палочная диаграмма

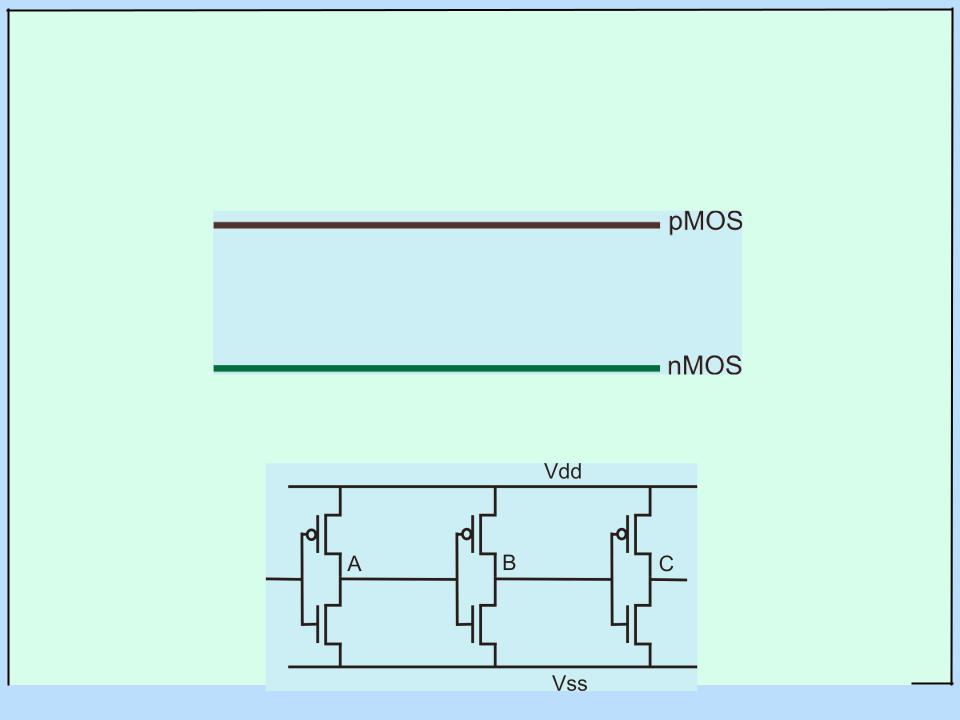

Сформируем области диффузии
51
Палочная диаграмма

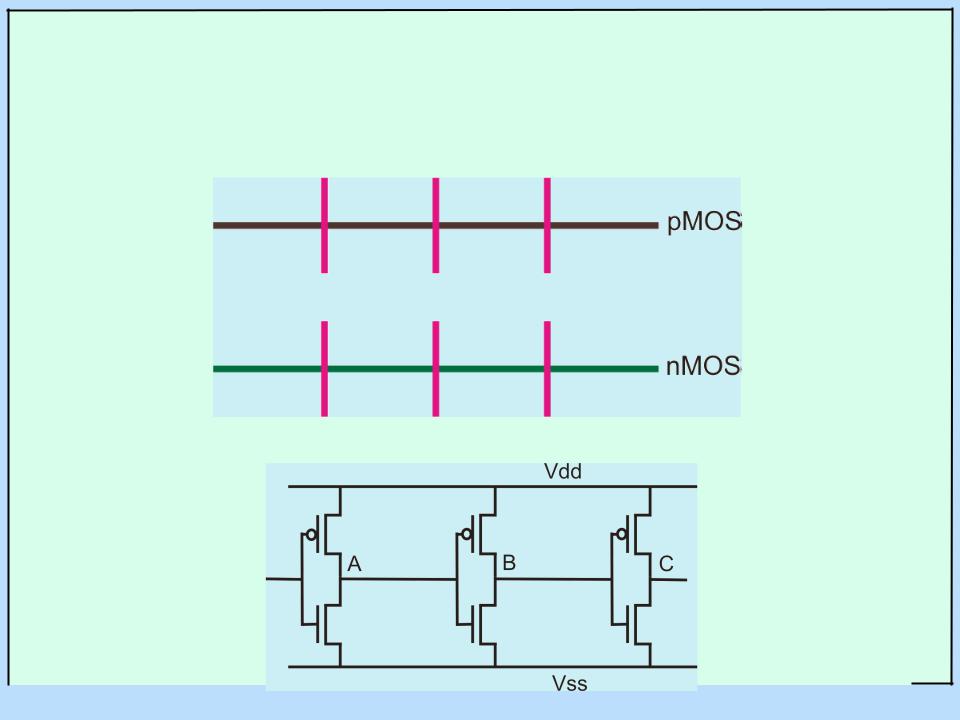

Добавляются затворы, формируются 6 транзисторов
52

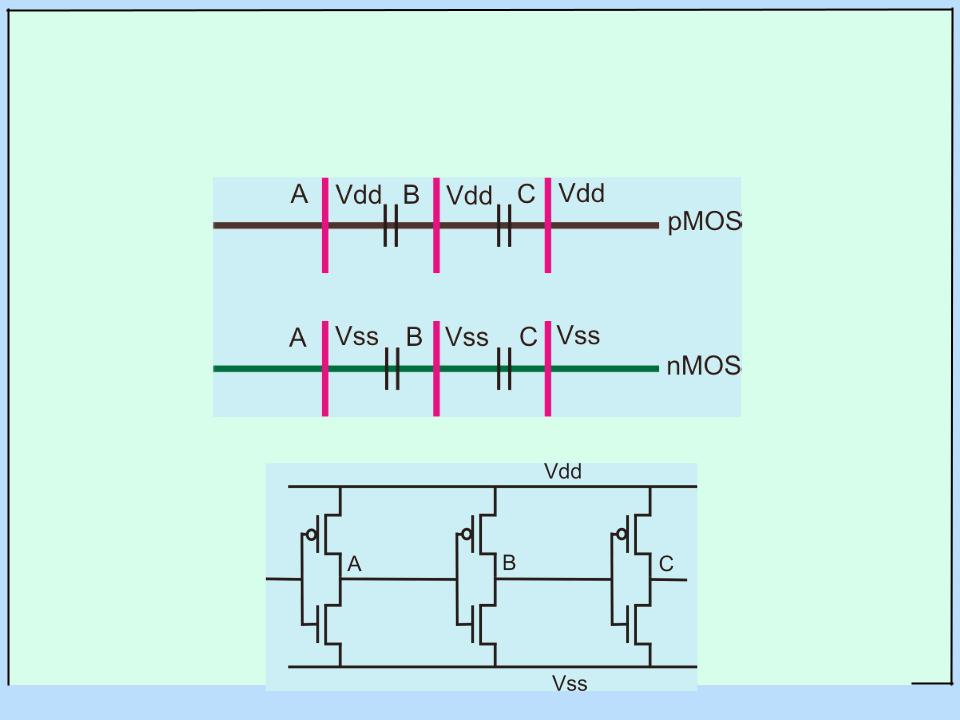

Палочная диаграмма

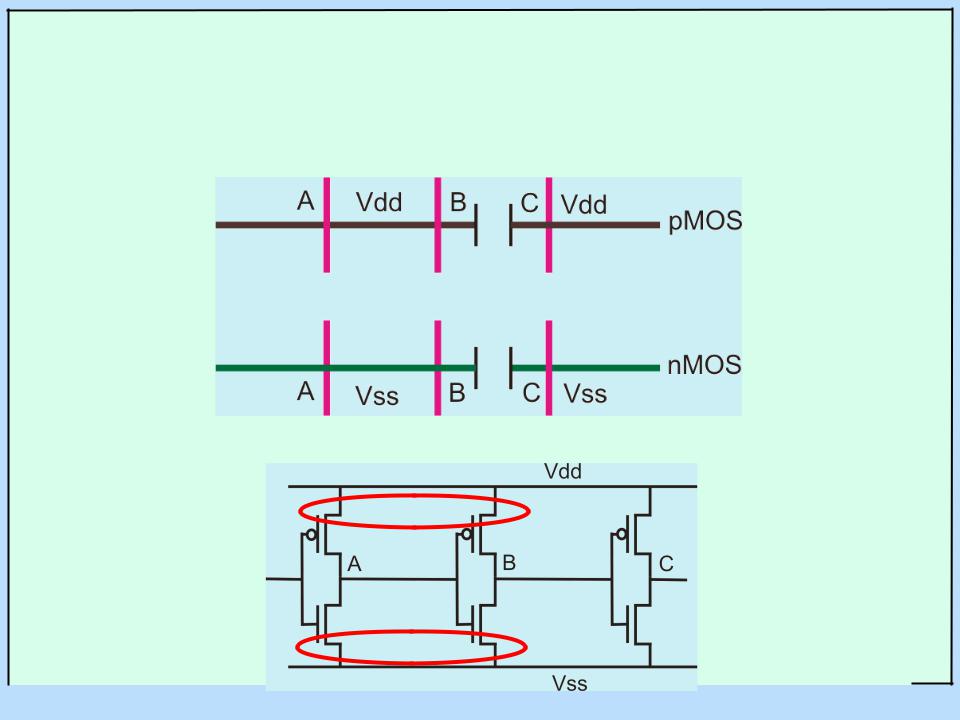

Назначаются выводы схемы, диффузия разделяется
54
Палочная диаграмма
Области диффузии объединяются
55
Палочная диаграмма

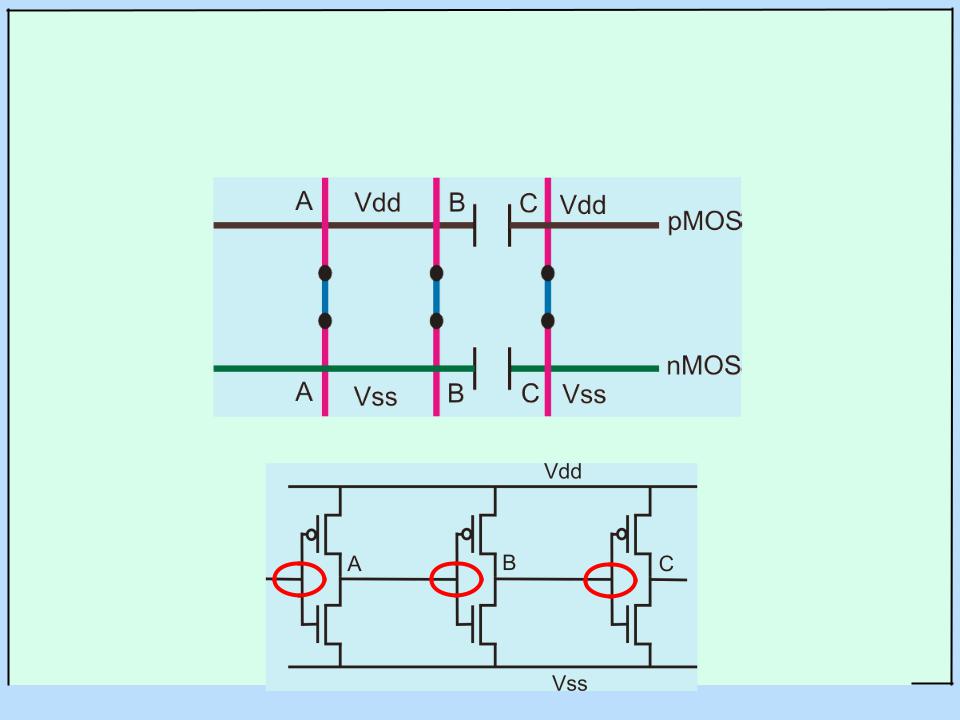

Затворы соединяются
56

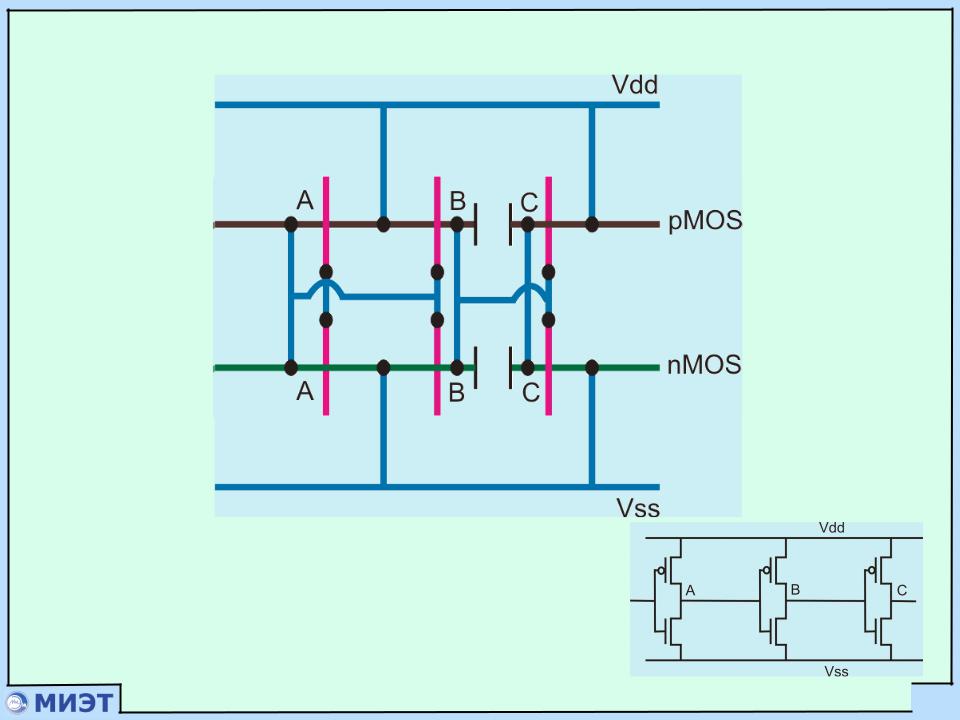

Палочная диаграмма
Проводятся остальные соединения
57
Палочная диаграмма

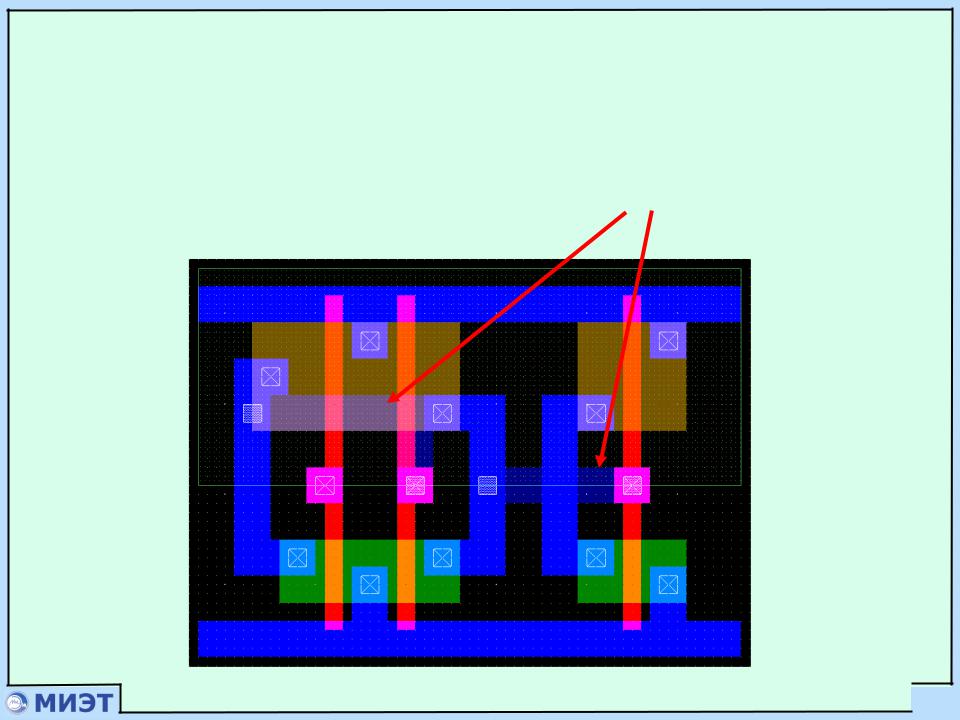

Реализация в Microwind:
2 металла
использование metal 2
59
