Как только условие перехода на одну из ветвей управления сформировалось, командный блок обеспечивает переход пошаговой программы на соответствующий шаг. На рис. 5.5.1, 5.5.2, 5.5.3 приведены примеры структурных решений пошаговых программ.

блок

Рис. 5.5.1 - Структура пошаговой программы

Рис. 5.5.2 - Работа пошаговой программы

Рис. 5.5.3 - Работа пошаговой программы с блоком шага с ветвлением

Для снижения нагрузки на персонал, устранение рутинных операций, снижения риска ошибочных действий при выполнении технологических задач для проекта АЭС-2006 разработан перечень программ функционально-группового управления энергоблоков, который приведен в таблице 5.5.1.

Таблица 5.5.1 - Перечень программ функционально-группового управления







Пошаговая

KKS технологи-

Наименование

программа

п/п

ческой системы

управления,









кол.









1

FAK

Программа поддержания температуры воды бассейна

1 ПШГ





выдержки











2

JEB

Программа пуска – останова ГЦН

4 ПШГ









3

KPL

Программа пуска – останова системы дожигания

1 ПШГ





водорода











4

JNA

Программа расхолаживания 1 контура (прогрев контура

2 ПШГ





расхолаживания с последующим подключением к 1







контуру и расхолаживанием с заданной скоростью)











5

KPM

Программа регенерации цеолитовых фильтров

1 ПШГ









6

LCQ

Программа управления задвижками на трубопроводах

1 ПШГ





периодической продувки ПГ











7

LCQ

Программа управления выбором ПГ для проведения

1 ПШГ





периодической продувки











8

LCQ

Программа управления запуском системы продувки

1 ПШГ





парогенераторов











9

LCQ

Программа пуска и останова системы очистки

1 ПШГ





продувочной воды ПГ











10

KBE

Программа подключения-отключения группы фильтров

2 ПШГ





системы KBE











11

KTH

Программа управления перекачиванием сред с помощью

1 ПШГ





монжюса KTH50BB002











12

KBA

Программа вывода бора с заданной скоростью, с

1 ПШГ





интегрированием объема дистиллята, подаваемого в 1







контур



13

KBA

Программа ввода заданного количества бора с заданным

1 ПШГ





расходом



14

KBA

Программа дегазации первого контура при

1 ПШГ





расхолаживании



15

KBD

Программа ввода хим. реагентов в 1 контур

2 ПШГ









16

FAK

Программа подпитки бассейна выдержки

1 ПШГ









17

FAL

Программа очистки воды бассейна выдержки

1 ПШГ









18

KPM

Программа пуска-останова рабочей нитки СГО

1 ПШГ















Пошаговая

KKS технологи-

Наименование

программа

п/п

ческой системы

управления,









кол.









19

KBA

Программа ввода деаэратора в работу в паровом режиме

1 ПШГ









20

KWB50

Программа управления насосами системы

1 ПШГ





гидроиспытаний ПГ по 2 контуру



21

PEB

Программа перехода по работающим насосам канала

2 ПШГ





системы PEB



22

KWC/KBA

Программа подготовки технологической схемы

1 ПШГ





гидравлических испытаний первого контура



23

KWB50/JEA

Программа подготовки технологической схемы

1 ПШГ





гидравлических испытаний парогенераторов по второму







контуру



24

JEA/LCQ

Программа дорасхолаживания ПГ

4 ПШГ









25

LBA

Программа расхаживания БЗОК

4 ПШГ









Турбинное отделение













26

LBA

Программа пуска/останова главных паропроводов

1 ПШГ









27

LCS

Программа пуска/останова СПП

1 ПШГ









28

LAD

Программа пуска/останова ПВД-А,Б вода

2 ПШГ









29

LAD

Программа пуска/останова ПВД-А,Б пар

2 ПШГ









30

LYA

Программа пуска/останова деаэратора

1 ПШГ









31

LAH

Программа пуска/останова ВПЭН

1 ПШГ









32

LAD

Программа пуска/останова промывки тракта ПВД

1 ПШГ









33

LCY

Программа пуска/останова конденсатного тракта

1 ПШГ









34

LBS

Программа пуска/останова КГТН

2 ПШГ









35

LBG

Программа пуска/останова КСН

1 ПШГ









36

MAA

Программа пуска/останова турбины

1 ПШГ









37

MAY

Программа пуска/останова нагружения турбины

1 ПШГ









38

MAJ

Программа пуска/останова вакуумной системы и

1 ПШГ





системы концевых уплотнений











39

PAC

Программа пуска/останова ЦН1,2,3,4

4 ПШГ









40

SBA

Программа пуска/останова ПСВ А(Б)

2 ПШГ









41

MAL

Программа пуска/останова системы дренажей турбины

1 ПШГ









42

LCC

Программа пуска/останова ПНД-3

1 ПШГ









43

LCC

Программа пуска/останова ПНД-4

1 ПШГ









44

LAB

Программа выбора последовательности включения

ПШГ





питательных насосов











45

LAB

Программа пуска/останова питательных насосов

ПШГ















Пошаговая

KKS технологи-

Наименование

программа

п/п

ческой системы

управления,









кол.









46

MXN

Программа пуска – останова система маслоснабжения

ПШГ





БРУ-К











47

MAX10

Программа пуска – останова система маслоснабжения

ПШГ





регулирования турбины











48

MAV

Программа пуска маслосистемы мазки турбины и

ПШГ





генератора











Химический цех













49

KBF

Программа пуска-останова выпарного аппарата

ПШГ





KBF20АТ001











50

KPF

Программы пуска-останова гидроциклонов

ПШГ





KPF11AT001,002











51

KPF

Программы сброса шлама из гидроциклонов

ПШГ





KPF11AT001,002 в ХЖО











52

KPF

Программа обработки трапной воды в блоке окисления

ПШГ





I-ой ступени











53

KPF

Программа микрофильтрации суспензии на мембранном

ПШГ





фильтре I-ой ступени











54

KPF

Программа регенерации мембранного фильтра I-ой

ПШГ





ступени











55

KPF

Программа обработки трапной воды в блоке окисления

ПШГ





II-ой ступени











56

KPF

Программа микрофильтрации суспензии на мембранном

ПШГ





фильтре II-ой ступени











57

KPF

Программа регенерации мембранного фильтра II-ой

ПШГ





ступени











58

KPF

Программа пуска-останова установки

ПШГ





кондиционирования солей KPF35АТ001











59

KPF

Программы пуска-останова выпарных аппаратов

ПШГ





KРF20АТ001,002











60

KPF10-60

Программа управления перекачиванием сред с помощью

ПШГ





монжюса KPF12BB001











61

LDF

Программы намыва фильтрующего слоя фильтров

4ПШГ





LDF11÷14АТ001











62

LDF

Программа поддержания фильтрующего слоя фильтров

4ПШГ





LDF11÷14АТ001











63

LDF

Программы пуска-останова намывных фильтров

4ПШГ





LDF11÷14АТ001











64

LDF

Программы шоковой регенерации намывных фильтров

4ПШГ















Пошаговая

KKS технологи-

Наименование

программа

п/п

ческой системы

управления,









кол.













LDF11÷14АТ001











65

LDF

Программы промывки фильтров ловушек

4ПШГ





LDF11÷14АТ002











66

LDF

Программа сброса отработанной пульпы из бака LDF15

ПШГ





ВВ003 на шламоотвал











67

LDВ

Программа пуска и останова автон обессоливающей

ПШГ





установки











68

LFN

Программы приготовления рабочего раствора аммиака в

2ПШГ





баках LFN40ВВ001,002











69

LFN

Программы приготовления рабочего раствора гидразин-

2ПШГ





гидрата в баках LFN10ВВ001,002











70

LFN

Программа автоматической дозировки аммиака в

ПШГ





конденсатно-питательный тракт











71

LFN

Программа автоматической дозировки гидразин-гидрата

ПШГ





в конденсатно-питательный тракт











72

LFN

Программа автоматической дозировки этаноламина в

ПШГ





конденсатно-питательный тракт











5.6. Основные регуляторы СКУ НЭ

Автоматические регуляторы обеспечивают поддержание основных технологических параметров блока в допустимых пределах или изменение их по заданному закону в проектных режимах без автоколебаний. В стационарных режимах регуляторы обеспечивают поддержание регулируемых параметров в заданных пределах с заданной точностью. В переходных режимах регуляторы обеспечивают следующие показатели качества переходного процесса:

-степень затухания – не ниже 0,9 (или апериодический переходный процесс);

-отклонения параметров от заданных значений в нормальных переходных режимах не должны приводить к срабатыванию блокировок, защит и сигнализаций, непредусмотренных для нормальных условий эксплуатации.

В схемах управления регулирующей арматурой предусмотрена возможность ручного регулирования. В схемах регуляторов предусмотрена возможность перенастройки параметров регуляторов в процессе эксплуатации. В случае возникновения неисправностей в регуляторах (отключение автомата питания, неисправности параметров регулирования) управляющее воздействие от регуляторов на исполнительные механизмы отключается, регулятор переходит в дистанционное управление. При этом в СВБУ формируется соответствующий сигнал неисправности регулятора.

В СВБУ оператору от регуляторов поступает следующая информация о работе регуляторов:

-уставки (заданное значение) и текущее значение контролируемого параметра;

-положение исполнительного механизма (регулирующего органа).

К основным регуляторам энергоблока в части СКУ НЭ относятся:

-регулятор давления в первом контуре;

-регулятор уровня теплоносителя в компенсаторе давления;

-регулятор уровня котловой воды в парогенераторах;

-регулятор давления пара в главном паровом коллекторе;

-регулятор скорости разогрева-расхолаживания первого контура и компенсатора

давления.

Регуляторы реализуются в основном на базе средств ТПТС.

Регулирование давления в первом контуре

Назначение: выполнение заданной программы регулирования давления в первом контуре. Регулируемый параметр - давление на выходе из реактора. Закон регулирования степени открытия регулирующего клапана впрыска – пропорциональный. Входные сигналы:

-давление на выходе из реактора;

-степень открытия регулирующего клапана впрыска.

При работе на мощности при увеличении давления выше 16,5 МПа открывается регулирующий клапан на линии впрыска теплоносителя в КД (полное открытие клапана по статической характеристике - при давлении 16,7 МПа, полное закрытие – при давлении 16,5 МПа). Исполнительный орган - регулирующий клапан впрыска.

Кроме регулирующего клапана впрыска для поддержания давления в первом контуре предусматриваются блокировки, воздействующие на:

-группы электронагревателей, при понижении давления ниже пределов, посредством последовательного подключения отдельных групп;

-быстродействующие задвижки, при повышении давления выше 16,8 и 17,0 МПа

открытием первой и второй задвижек на линии впрыска, закрытие – при снижении давлений ниже 16,7 и 16,9 МПа соответственно.

Обобщенная структурная схема регулирования давления первого контура представлена на рисунке 5.6.1.

Давление над активной зоной































Уставка













































































































































































































































Сигнал по

















































положению

































































































регулирующего























+

























органа





































































































































































Блокировки







































поддержания









Регулятор давления









давления















в 1 контуре

















































































































Задвижки на









Группа 1









Регулирующий



















































клапан впрыска



















Группа 2

















линии впрыска













































в КД

















































































в КД































































































Группа 3

























































































Группа 4

Рисунок 5.6.1 Обобщенная структурная схема регулятора давления в первом контуре

Регулирование уровня теплоносителя в компенсаторе давления

Назначение: поддержание заданного уровня в КД в зависимости от средней температуры теплоносителя первого контура с точностью 0,15 м в стационарных режимах и 0,3 м в переходных путем воздействия на регулирующие клапаны системы подпитки-продувки. Регулируемый параметр: уровень теплоносителя в КД. Закон регулирования: пропорционально-интегральный. Исполнительные органы: регулирующие клапаны на линии подпитки первого контура. Регулирование уровня теплоносителя в компенсаторе давления обеспечивается следующими регуляторами:

-пуско-остановочным регулятором – в режимах пуска и останова;

-штатным регулятором уровня – при работе на мощности.

На вход штатного регулятора уровня поступают следующие аналоговые сигналы:

-уровень в КД;

-средняя температура теплоносителя горячих и холодных петель первого

контура;

-расходы подпитки и продувки первого контура.

На вход пуско-остановочного регулятора уровня поступают следующие аналоговые сигналы:

-уровень в КД;

-расходы подпитки и продувки первого контура.

Сигнал средней температуры формируется по сигналам термопар на горячих нитках и термопар на холодных нитках петель первого контура. Значение задания штатному регулятору уровня в компенсаторе давления является функцией средней температуры теплоносителя первого контура. Значение задания пусковому регулятору уровня в компенсаторе давления определяется уставкой, выбранной оператором с дисплея.

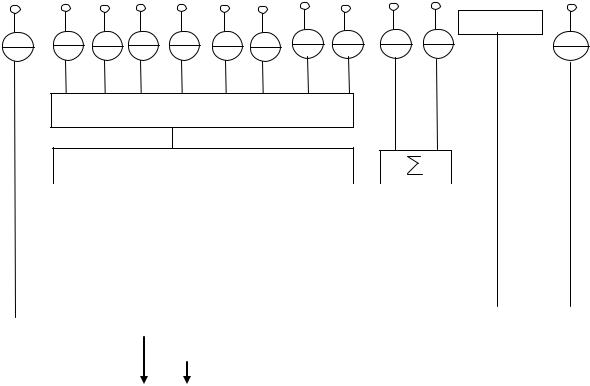

Обобщенная структурная схема регуляторов уровня в КД представлена на рисунке 5.6.2.

















Уставка

L

T T T

T

T T

T

T

F

F

L

Средняя температура петель

+

Расчет значения заданного уровня в КД



















































Штатный регулятор уровня





Пуско-остановочный регулятор













уровня





































































10KBA41AA201, 10KBA42AA202

Рисунок 5.6.2 Обобщенная структурная схема регулятора уровня в КД

Регулирование уровня воды в парогенераторе

Назначение: основной регулятор уровня воды в ПГ предназначен для поддержания номинального уровня воды в ПГ при расходах питательной воды от 15-20 до 100 % от номинального значения, пуско-остановочный регулятор - при расходах питательной воды менее 15-20 %.

Закон регулирования основного регулятора уровня: пропорциональноинтегральный за счет реализации обратной связи по массовому балансу расхода питательной воды и расхода пара. Закон регулирования пуско-остановочного регулятора уровня: пропорционально-интегральный за счет введения обратной связи по положению пуско-остановочного клапана через реально-дифференцирующее звено. Регулируемый параметр: уровень воды в ПГ.

Входные сигналы для основного регулятора уровня:
