Архитектура современного сетевого оборудования

•Структура коммутаторов и маршрутизаторов Cisсо

•Структура операционной системы Cisco IOS

•Основные режимы работы с операционной системой Cisco IOS

•Команды работы с конфигурациями устройства

Структура сетевого коммутатора

Основные типы коммутаторов Cisco

•С разделяемой памятью (наличие единого адресного пространства с разделяемым доступом как ЦП так и процессоров интерфейсов);

•На основе общей шины CBus+ (выделение отдельной шины коммутации со своим специализированным процессором)

•Распределенные системы (использование фрагментарных буферов для хранения обрабатываемых пакетов)

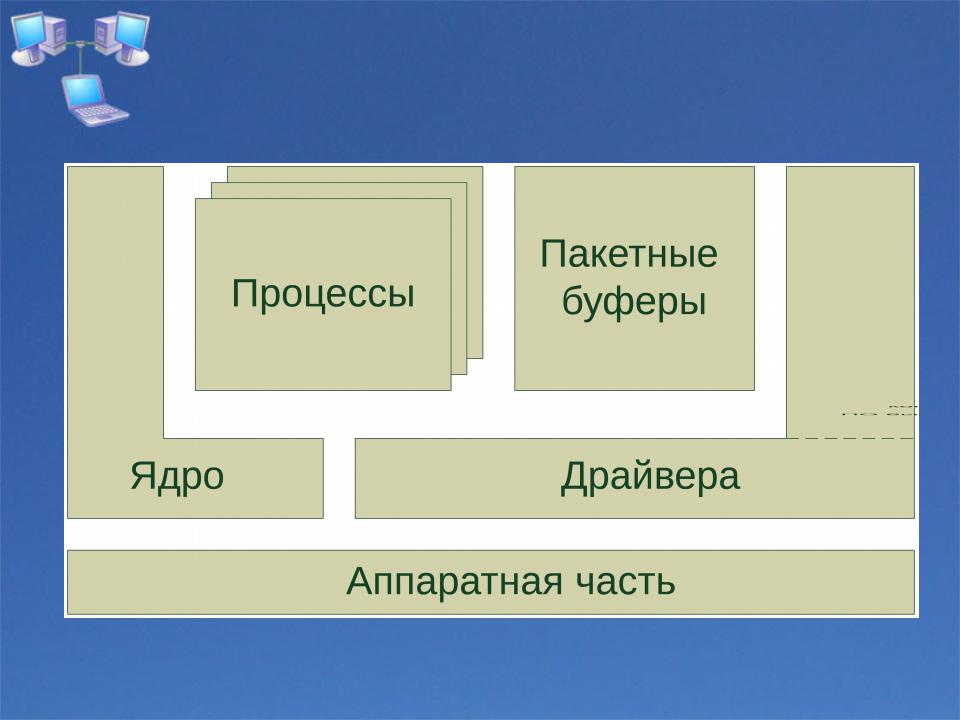

Структура IOS

Структура IOS

•Процессы – отдельно взятые потоки команд и связанные с ними данные, ориентированные на выполнение конкретной задачи (маршрутизация пакетов, обеспечение работоспособности IOS).

•Ядро – основные функции IOS: управление памятью, планирование процессов, распределение ресурсов,

Структура IOS

•Пакетные буферы – память для хранения обрабатываемых пакетов;

•Драйвера – служебные процессы управления аппаратной частью (управление памятью, flash-памятью, матрицей коммутации и пр.);

•ПО быстрой коммутации – набор оптимизирующих функций для обеспечения ускоренной обработки пакетов.

Методы коммутации ip-протокола

•Программная коммутация

•Быстрая коммутация

•Автономная коммутация

•Процесс коммутации корпорации Silicon

•Оптимальная коммутация

•Распределенная коммутация

•Экспресс пересылка корпорации Cisco

•Распределенная экспресс пересылка корпорации Cisco

Используемая память оборудования Cisco

•Flash память – используется для хранения двоичных исполняемых образов ОС IOS, которые и представляют собой операционную систему устройства

•энергонезависимая память для хранения постоянных настроек устройства (память стартовой конфигурации)

Режимы работы c IOS
