5. Класс. Системы разработки с обрушением вмещающих пород
Группировка систем разработки с обрушением вмещающих пород
|
|||||||
1 Системы с обрушением и выемкой на полную мощность рудного тела без разделения на слои |
2. Системы со слоевым обрушением и многослойной выемкой полезного ископаемого |
||||||
А с цикличным характером обрушения |
Б. с пошаговым характером обрушения |
А. Нисходящими горизонтальными слоями |
Б. С нисходящей выемкой наклонными или поперечными слоями |
||||
а) со сплошной или б) блоковой /столбовой /панельной подготовкой выемочного участка |
с разделяющими перекрытиями различного конструктивного и технологического исполнения |
||||||
с рабочим очистным пространством в виде лавы, с оградительной и призабойной крепью |
с рабочим очистным пространством в виде лавы, прирезок или заходок (одинарных, спаренных) |
||||||
Оградительная крепь и разделяющие перекрытия: органная крепь (одно и много рядная) из различных материалов; древесный мат, щитовые перекрытия (гибкие, жесткие) из различных материалов. Призабойная крепь: рамная, неполным дверным окладом, одинарными деревянными стойками, подхватная, инвентарная механическая крепь, штанговая и др. Общее направление очистных работ по падению и/или по простиранию. |
|||||||
Залегание рудных тел |
Крутое |
1А; 1Б |
2А; 2Б |
2А; 2Б |
|||
Наклонное |
1А; 1Б |
2А; 2Б |
2А; 2Б |
||||
Пологое |
1А4 1Б |
2А; 2Б |
2А; 2Б |
||||
|
Тонкие и малой мощности (<3м) |
Средней мощности (3…20м) |
Мощные (>20м) |
||||
Нормальная мощность рудных тел |
Рис. Система разработки 1Аа
Рис.
Система разработки с обрушением
налегающих пород и поддержанием рабочего
очистного пространства механизированной
крепью. Обрушение цикличное после
передвижения призабойной крепи. Рабочее
пространство в виде лавы. Подготовка
панельная, может быть столбовая. Мощность
оруденения менее трех метров. Породы
неустойчивые. Руды средней ценности и
малоценные. Достоинства – высокая
произво-дительность забойного рабочего,
однако имеют место сущест-венные потери
в целиках.
Направление развития – внедрение достижений НТР.
Рис. Система разработки
6. Класс. Системы разработки с обрушением руды и вмещающих прод
Группировка систем разработки с обрушением руды и вмещающих пород
|
|||||||||
при непрерывном переводе очистного пространства в выработанное пространство |
|||||||||
1. С подэтажным порядком очистной выемки, слоевой отбойкой и торцовым выпуском руды |
2. С этажным порядком очистной выемки, массовым обрушением руды и донным (линейным или площадным) выпуском |
||||||||
А С прямоугольной формой очистного пространства во фронтальной плоскости |
Б. С ромбоидальной формой очистного пространства во фронтальной плоскости |
А. с отбойкой руды на компенсационные камеры (на разрушение) |
Б. с секционной многорядной отбойкой руды в зажиме |
||||||
Выпуск руды при контакте с обрушенными породами или при разделяющих перекрытиях различного конструктивно-технологического исполнения. Отбойка и доставка осуществляется с использованием нарезных и подготовительных выработок. Рабочее очистное пространство не создается. Направление очистных работ в блоке - по падению, вкрест и/или по простиранию. |
|||||||||
Угол залегания рудных тел |
Крутопадающие |
1А; 1Б |
1А; 1Б |
2А; 2Б |
1А; 1Б; 2А; 2Б |
||||
Наклонные |
1А; 1Б |
1А; 1Б |
2А; 2Б |
1А; 1Б; 2А; 2Б |
|||||
Пологие |
1А; 1Б |
1А; 1Б |
2А; 2Б |
1А; 1Б; 2А; 2Б |
|||||
|
Благоприятные условия применения |
Тонкие и малой мощности (<3 м) |
Средней мощности (3…20 м) |
Мощные (>20 м) |
|||||
|
Не благоприятные условия применения |
Нормальная мощность рудных тел |
Рис.
Система разработки 1А
Рис.
Система подэтажного обрушения с
торцовым послой-ным выпуском на базе
самоход-ного бурового и доставочного
оборудования. Горизонты буровой и
доставочный не совмещены. Это решение
направлено на создание условий их
последовательного проветри-вания за
счет общешахтной депрессии. Однако
количество выработок резко возрастает,
что ухудшает показатели системы.
Направление очистной выемки вкрест
простирания предпо-лагает отрезку от
лежачего бока.
В итоге, вариант далек от совершенства, но поучительный.
На рис. представлены возможные варианты инженер-ных решений. Применение конвейерной доставки направлено на замену дорогостоящего самоходного доставочного оборудования. Расширение торцевого забоя способствует изменению фигуры выпуска с улучшением ее вписывания в обрушенный слой руды и тем самым снижения потерь.
Рис. Рис.
Рис.
Система разработки 1Б
Рис. Система подэтажного послойного обрушения с ромбоидальной формой очистного пространства и торцовым выпуском на базе самоходного бурового и доставочного оборудования. Буровой и доставочный горизонты совмещены. Ориентация очистной выемки вкрест простиранию обеспечивает широкий фронт очистных работ и за счет этого высокую производительность выемочного участка. Совмещение горизонтов ведет к сокращению абсолютного объема выработок. Применение одного типа оборудования на проходке выработок и очистной выемке снижает затраты на горных работах. В целом вариант соответствует современным тенденциям. Производительность труда максимальная, потери и разубоживание минимальные для данного класса систем (10-12%).

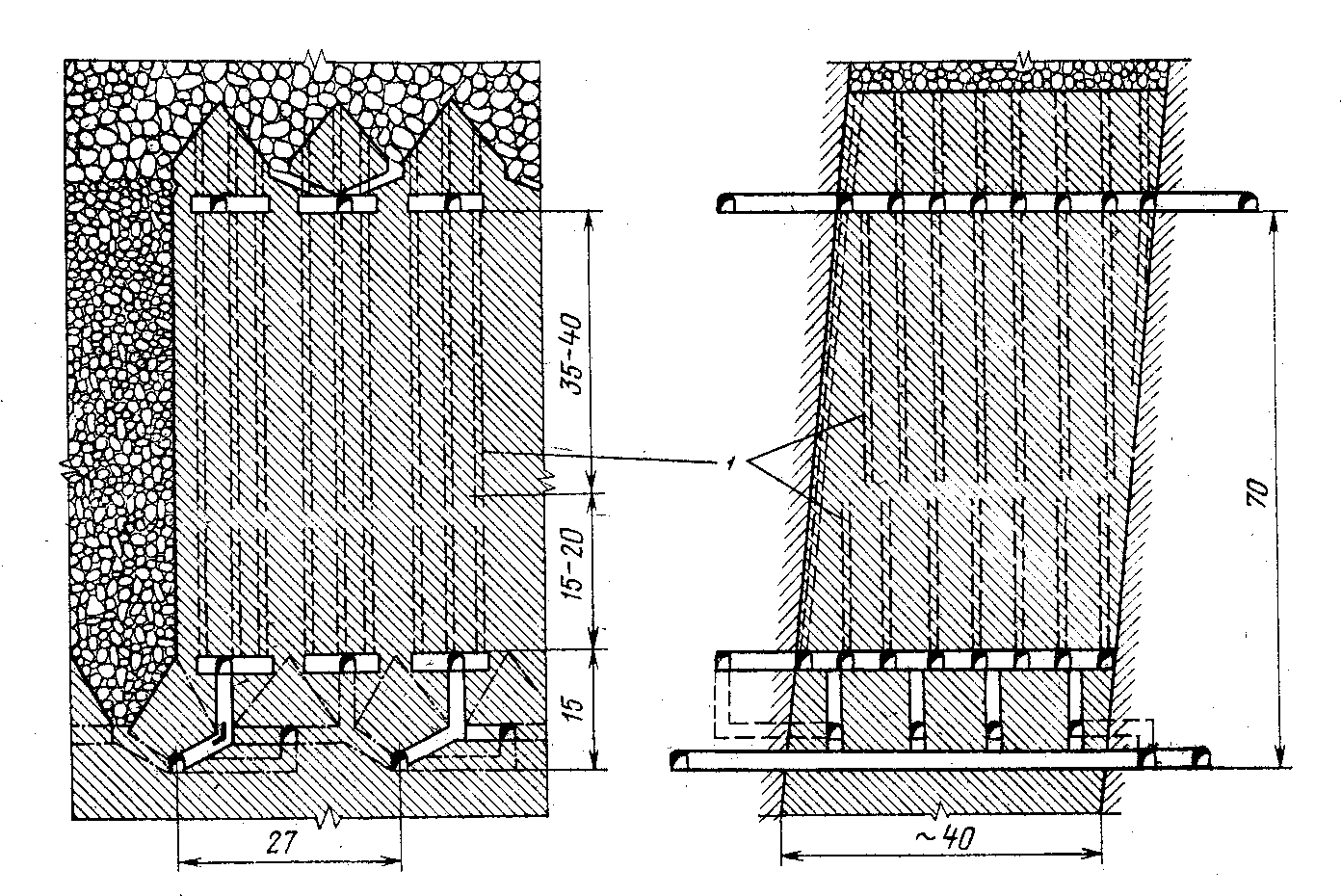

Рис. Система разработки 2Б

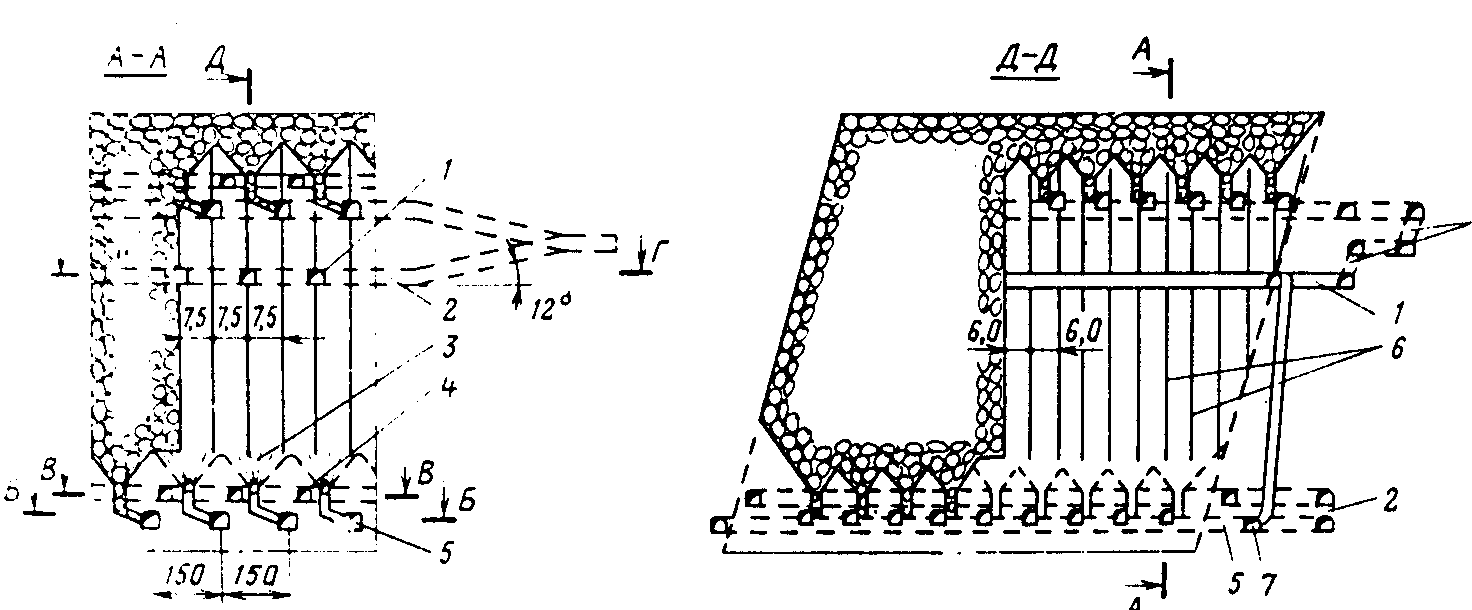

Рис.
Система этажного принудительного
обрушения руды и вмещающих пород с
секционной отбойкой руды в зажиме, с
донным стационар-ным днищем на базе
выпускно доставочно погрузочных
установок (ВДПУ). Использование пучков
параллельных скважин при отсутствии
промежуточных буровых горизонтов
позволяет существенно упростит исполнение
системы и повысить ее показатели. Система
конкурентно-способная при сравнении с
подэтажным обрушением на базе самоходного
оборудо-вания, поскольку ВДПУ значительно
дешевле самоходных машин. Однако
применение переносного бурового
оборудования с малой скоростью бурения
(до 20м в смену), большие потери и
разубоживания руды снижают ее область
применения.

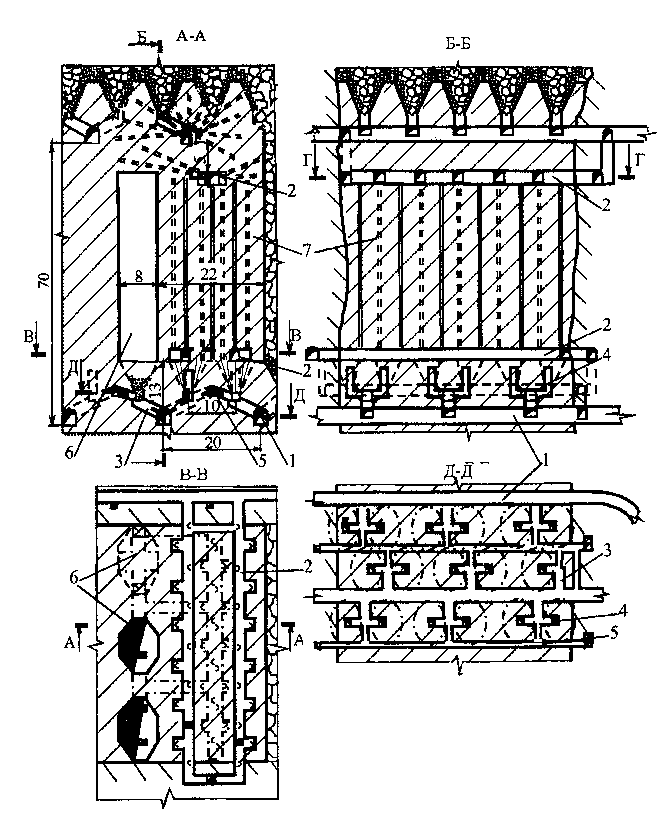

Рис. Система разработки 2А
Рис. . Система при-нудительного этажного обрушения с отбойкой пучками параллельных скважин на компен-сационные камеры с донным стационарным днищем на базе ВДПУ.
Наличие компенса-ционных камер устра-няет переуплотнение отбитой руды, име-ющей место при от-бойке в зажиме. Однако требуются дополни-тельные затраты на горные работы по созданию компенса-ционных камер. Руды должны быть устойчи-выми, позволяющими создание камер. Вариант конкурентноспособный при сравнении с системой подэтажгого обрушения с торцовым выпуском на базе самоходного оборудования.
ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ И КОНТРОЛЯ ЗНАНИЙ
Провести анализ конструктивно-технологического исполнения приведенных на рисунках систем разработки. Указать отличительные особенности, оценить достоинства и недостатки, определить область их применения и наметить пути совершенствования. Работу сопровождать исполнением эскизов.
ЗАДАНИЕ 1.
Рис.
ЗАДАНИЕ 2.
Рис.
ЗАДАНИЕ 3. Рис
ЗАДАНИЕ 4. Рис.
ЗАДАНИЕ 5.
Рис.
ЗАДАНИЕ 6.
Рис.
