4. Спецификация
Спецификация оформляется в соответствии с требованиями ГОСТ 21. 110–95 и составляется по разделам: система В1 и система К1. Санитарно – технические приборы включаются в раздел К1.
Пример оформления спецификации:
Спецификации оформляются на листах писчей бумаги формата A4по форме ГОСТ 21. 110−95 и помещается в приложении к пояснительной записке. На листе спецификацию чертят строго по указанным размерам.
Порядок заполнения формы спецификации:
- в графе 1 – «Позиция» – проставляется порядковый номер оборудования, который должен совпадать с номером позиции на чертежах. Нумерация позиций производится арабскими цифрами и должна быть сквозной в пределах системы спецификации.
- в графе 2 «Обозначение» вписывают ссылку на ГОСТ, каталог, предприятие-изготовитель.
- в графе 3 «Наименование» пишут название изделия, оборудования или прибора, затем его марку или характеристику.
- в графе 4 «Кол.» указывают количество поштучно или в метрах, причем количество в метрах (обычно для труб) дополнительно оговаривают в примечании (последний столбец).
-в графе 5«Масса ед., кг» указывают массу одного изделия (если количество поштучно) или 1 погонного метра трубы (если количество дано в метрах). Сведения по массе принимают по справочникам и каталогам изделий и оборудования. Массу погонного метра стальных водогазопроводных труб можно выписывать из ГОСТ 3263-75 «Трубы стальные водогазопроводные».
Список использованных источников
1. СТО 4.2-07-2012. Общие требования к построению, изложению и оформлению документов учебной деятельности. Система управления СФУ.
2. СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий / Госстрой России. – М.: ГУП ЦПП, 2002. – 60 с.
3. Шевелев Ф.А. Таблицы для гидравлического расчета водопроводных труб: справ. пособие / Ф.А. Шевелев, А.Ф. Шевелев.– 6-е изд., доп. и пере-раб. – М.: Стройиздат, 1984. – 116 с.
4. Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85* / ФЦС, М.: 2012, 65 с.
5. Справочник проектировщика. – Ч.2. Внутренний водопровод и кана-лизация /Под ред. Староверова. – М.: Стройиздат, 1990.
6. Инженерные сети, оборудование зданий и сооружений: учебник / Е.Н. Бухаркин, В.М. Овсянников, К.С. Орлов и др.; под ред. Ю.П. Соснина. –М.: Высш. шк., 2001. – 415 с.
7. Лукиных А.А.Таблицы для гидравлического расчет канализационных сетей и дюкеров по формуле акад. Павловского Н.Н.: справ. Пособие / А.А.Лукиных, Н.А.Лукиных.– 5-е изд. – М.: Стройиздат, 1987. – 152 с.
8. Кедров В.С. Водоснабжение и водоотведение: учеб. для вузов / В.С. Кедров и др.–2-е изд., перераб. и доп. – М.: Стройиздат, 2002. – 336 с
Приложение 1
Таблица. 1. Исходные данные
|
Вариант плана типового этажа (совпадает с вариантом задания) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |||||||||
|
Вариант генплана |
1 |
2 |
3 |
2 |
3 |
2 |
1 |
2 |
3 |
2 | |||||||||
|
Расстояние, L1, м |
3,0 |
5,0 |
4,0 |
3,0 |
5,0 |
4,0 |
3,0 |
5,0 |
4,0 |
4,0 | |||||||||
|
Расстояние, L2, м |
12,0 |
14,0 |
16,0 |
12,0 |
14,0 |
16,0 |
12,0 |
14,0 |
16,0 |
12,0 | |||||||||
|
Диаметр городского водопровода, мм (существующий) |
150 |
200 |
250 |
150 |
200 |
250 |
150 |
200 |
250 |
150 | |||||||||
|
Диаметр городской бытовой канализации, мм (существующий) |
250 |
300 |
400 |
250 |
300 |
400 |
250 |
300 |
400 |
250 | |||||||||
|
Этажность здания |
3 |
4 |
5 |
3 |
4 |
5 |
3 |
4 |
5 |
3 | |||||||||
|
Высота этажа, м |
2,5 |
2,8 |
2,9 |
3,0 |
3,2 |
2,5 |
2,8 |
2,9 |
3,0 |
3,2 | |||||||||
|
Высота подвала (от пола подвала до потолка 1 этажа), м |
1,8 |
1,9 |
2,0 |
2,1 |
2,2 |
1,8 |
1,9 |
2,0 |
2,1 |
2,2 | |||||||||
|
Толщина перекрытия, мм |
300 | ||||||||||||||||||
|
Абсолютная отметки земли у здания, м |
70,3 |
83,4 |
65,3 |
92,0 |
54,8 |
25,3 |
36,4 |
56,7 |
42,4 |
75,3 | |||||||||
|
Абсолютная отметка пола первого этажа, м |
71,0 |
82,9 |
66,2 |
92,6 |
55,8 |
26,0 |
37,3 |
57,4 |
43,2 |
76,3 | |||||||||
|
Абсолютная отметка люка ГКК (колодца городской канализации), м |
69,2 |
82,3 |
64,4 |
91,6 |
53,2 |
24,1 |
35,7 |
56,0 |
41,3 |
74,1 | |||||||||
|
Гарантийный напор Нгар. м |
43 |
39 |
38 |
40 |
42 |
50 |
52 |
53 |
54 |
55 | |||||||||
|
Средняя заселенность квартир, чел./квартира |
3,4 |
3,1 |
3,2 |
3,3 |
3,4 |
3,2 |
3,1 |
3,4 |
3,6 |
3,5 | |||||||||
|
Глубина промерзания грунта, м |
1,6 |
1,8 |
2,0 |
2,2 |
2,4 |
2,5 |
1,6 |
1,8 |
2,0 |
2,2 | |||||||||
Продолжение таблицы 1
|
Вариант плана типового этажа (совпадает с вариантом задания) |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 | |||||||||
|
Вариант задания на генплане |
1 |
2 |
3 |
12 |
3 |
2 |
3 |
1 |
2 |
3 | |||||||||
|
Расстояние, L1, м |
5,0 |
5,5 |
6,0 |
3,5 |
4,0 |
5,0 |
5,5 |
6,0 |
6,5 |
4,0 | |||||||||
|
Расстояние, L2, м |
12,0 |
14,0 |
13,0 |
16,0 |
15,0 |
12,0 |
11,0 |
10,0 |
14,0 |
13,0 | |||||||||
|
Диаметр городского водопровода, мм (существующий) |
150 |
200 |
250 |
150 |
200 |
250 |
150 |
200 |
250 |
150 | |||||||||
|
Диаметр городской бытовой канализации, мм (существующий) |
300 |
400 |
350 |
300 |
400 |
250 |
300 |
400 |
300 |
350 | |||||||||
|
Этажность здания |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
3 |
4 |
5 | |||||||||
|
Высота этажа, м |
2,5 |
2,8 |
2,9 |
3,0 |
3,1 |
3,2 |
1,8 |
1,9 |
2,2 |
2,7 | |||||||||
|
Высота подвала (от пола подвала до потолка 1 этажа), м |
1,8 |
1,9 |
2,3 |
1,7 |
1,9 |
2,0 |
2,1 |
2,2 |
1,9 |
2,0 | |||||||||
|
Толщина перекрытия, мм |
300 | ||||||||||||||||||
|
Абсолютная отметки земли у здания, м |
81,3 |
91,8 |
72,3 |
13,7 |
14,2 |
92,1 |
46,7 |
50,7 |
65,0 |
36,7 | |||||||||
|
Абсолютная отметка пола первого этажа, м |
82,1 |
92,5 |
73,2 |
14,5 |
15,2 |
92,9 |
47,5 |
51,6 |
66,0 |
37,7 | |||||||||
|
Абсолютная отметка люка ГКК (колодца городской канализации), м |
80,1 |
91,0 |
71,3 |
13,1 |
13,7 |
91,1 |
46,2 |
50,1 |
64,5 |
36,1 | |||||||||
|
Гарантийный напор Нгар. м |
43 |
39 |
38 |
40 |
42 |
50 |
52 |
53 |
54 |
55 | |||||||||
|
Средняя заселенность квартир, чел./квартира |
4,0 |
4,5 |
3,9 |
3,2 |
3,6 |
4,1 |
4,5 |
4,3 |
5,1 |
1,9 | |||||||||
|
Глубина промерзания грунта, м |
2,0 |
2,2 |
2,6 |
2,8 |
2,5 |
2,4 |
1,9 |
1,6 |
1,8 |
1,7 | |||||||||
Продолжение таблицы 1
|
Вариант плана типового этажа (совпадает с вариантом задания) |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 | |||||||||
|
Вариант задания на генплане |
1 |
2 |
3 |
12 |
3 |
2 |
3 |
1 |
2 |
3 | |||||||||
|
Расстояние, L1, м |
7,0 |
4,0 |
3,0 |
5,0 |
6,0 |
5,0 |
4,0 |
3,0 |
5,0 |
4,0 | |||||||||
|
Расстояние, L2, м |
12,0 |
14,0 |
13,0 |
16,0 |
15,0 |
12,0 |
11,0 |
10,0 |
14,0 |
13,0 | |||||||||
|
Диаметр городского водопровода, мм (существующий) |
150 |
200 |
250 |
150 |
200 |
250 |
150 |
200 |
250 |
150 | |||||||||
|
Диаметр городской бытовой канализации, мм (существующий) |
400 |
300 |
300 |
400 |
300 |
300 |
400 |
300 |
300 |
400 | |||||||||
|
Этажность здания |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
3 |
4 |
5 | |||||||||
|
Высота этажа, м |
2,5 |
2,8 |
2,9 |
3,0 |
3,1 |
3,2 |
1,8 |
1,9 |
2,2 |
2,7 | |||||||||
|
Высота подвала (от пола подвала до потолка 1 этажа), м |
1,8 |
1,9 |
2,3 |
1,7 |
1,9 |
2,0 |
2,1 |
2,2 |
1,9 |
2,0 | |||||||||
|
Толщина перекрытия, мм |
300 | ||||||||||||||||||
|
Абсолютная отметки земли у здания, м |
63,7 |
51,4 |
74,3 |
42,2 |
14,8 |
54,8 |
26,9 |
96,7 |
87,1 |
25,4 | |||||||||
|
Абсолютная отметка пола первого этажа, м |
64,5 |
52,0 |
74,8 |
43,3 |
15,2 |
55,8 |
27,5 |
97,2 |
88,8 |
26,3 | |||||||||
|
Абсолютная отметка люка ГКК (колодца городской канализации), м |
62,6 |
50,7 |
73,1 |
41,7 |
13,8 |
54,0 |
25,2 |
95,2 |
86,6 |
25,0 | |||||||||
|
Гарантийный напор Нгар. м |
43 |
39 |
38 |
40 |
42 |
50 |
52 |
53 |
54 |
55 | |||||||||
|
Средняя заселенность квартир, чел./квартира |
4,0 |
4,5 |
3,9 |
3,2 |
3,6 |
4,1 |
4,5 |
4,3 |
5,1 |
1,9 | |||||||||
|
Глубина промерзания грунта, м |
2,0 |
2,2 |
2,6 |
2,8 |
2,5 |
2,4 |
1,9 |
1,6 |
1,8 |
1,7 | |||||||||

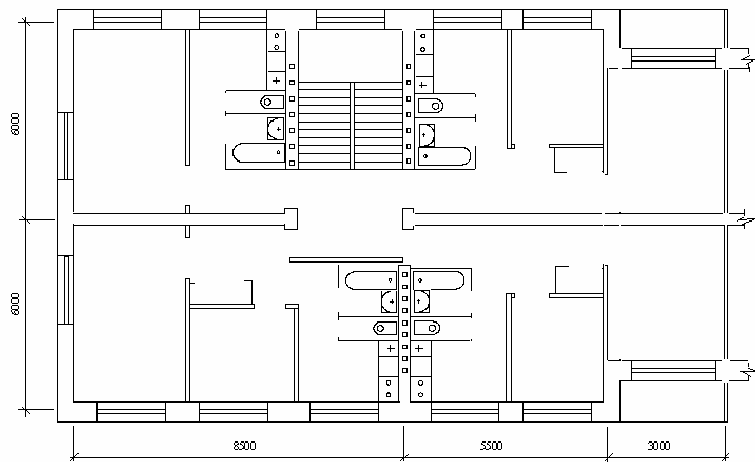

Варианты планов типового этажа
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14
Вариант 15
Вариант 16
Вариант 17
Вариант 18
Вариант 19
Вариант 20
Вариант 21
Вариант 22
Вариант 23
Вариант 24
Вариант 25
Вариант 26
Вариант 27
Вариант 28
Вариант 29
Вариант 30
