2. Внешние устройства.

Внешние (или периферийные) устройства составляют 50-80% всего состава ПК. Для согласования интерфейсов, периферийные устройства подключаются через свои контролеры (адаптеры) и порты к внешним шинам микропроцессора.

Внешние устройства можно разделить на следующие классы:

1. Внешняя память ( винт, дискета, CD-диск, флешка, кассета с магнитной лентой).

2. Устройства ввода информации (мышь, трекбол, трекпоинт, трекпад, джойстик, сканер, световое перо, дигитайзер, микрофон, модем, цифровые камеры).

3. Устройства вывода ( принтер, плоттер, модем, колонки, стример).

1) Внешняя память предназначена для длительного хранения программ и данных и переноса информации с одного ПК на другой.



Носитель – это материальный объект, способный хранить информацию.

Винт (жесткий диск) - это набор от 4 до 9 пластин, изготовленных из алюминия, латуни, керамики, стекла, покрытых магнитным материалом и соединённых между собой при помощи шпинделя (оси). Запись информации на диск ведётся по строго определённым местам- концентрическим дорожкам ( трекам ). Дорожки разделены на секторы. Дорожки винчестера с одинаковыми порядковыми номерами, расположенные на разных дисках называются цилиндром.

Дискета ( гибкий магнитный диск, флоппи диск ) - дискета 3,5 дюйма, объёмом 1,44 Мбайта, маркируются буквами HD, что означает высокую плотность записи на магнитной поверхности. Дискета имеет жёсткий пластмассовый корпус с металлической заслонкой.

Первый диск был разработан в 1980 году фирмой Sony.

CD-диск ( оптический диск, CD-ROM ) предназначен для записи и хранения данных, аудио и видео информации в больших объёмах. В структуре CD-диска можно выделить четыре основных слоя: основа - поликарбонат, активный слой – цианит или фталоцианит, отражающий слой - алюминий или серебро, защитный слой - лак. Ёмкость диска до 3 Гбайт, диаметр может быть как 5.25, так и 3.5 дюйма.

Среди всего многообразия компакт дисков, можно выделить основные форматы: CD - R – только для чтения, CD-RW – для чтения и перезаписи,

DVD - R – c однократной записью, DVD - RW – c многократной записью.

DVD диски - это двухсторонние оптические диски с высокой плотностью записи, позволяющие хранить до 17 Гбайт информации.

Флешка (USB Flash Drive, юсбишка) - носитель информации, подключаемый к компьютеру или иному считывающему устройству через стандартный интерфейс USB. В англо-русском словаре слово flash переводится как : короткий кадр, вспышка, пронестись, мигание, мелькание. Название было дано компанией Toshiba во время разработки первых микросхем флеш-памяти (в начале 1980-х) как характеристика скорости стирания микросхемы флеш-памяти «in a flash» — в мгновение ока. Флеш-носители являются энергонезависимыми, то есть данные в них не пропадают после отключения питания и теоретически способны храниться до 100 лет. Устройства с флеш-памятью миниатюрны, они очень легкие, высоконадежные и обладают низким энергопотреблением. Флешки получили большую популярность в 2000-е годы из-за компактности, лёгкости перезаписывания файлов и большого объёма (до 64 Гбайт ).

Кассета с магнитной лентой - носитель информации для стримеров, похожая на ленту в обычной аудиокассете. Кассета имеет объем до 60 Гбайт. Эти объемы позволяют сохранить на кассету информацию со всего жесткого диска.

Кассета вставляется во внутренний или внешний накопитель - стример.

Стример — это магнитофон, который записывает информацию с очень большой скоростью - до десятков Мбайт в секунду. Стример используется для архивации и резервного копирования больших объёмов данных.

2) Устройства ввода информации предназначены для ввода данных и программ, для внесения исправлений в программу и данные, хранящихся в памяти ПК.

Мышь – манипулятор для ввода информации в компьютер. Устройством ввода мыши являются находящиеся на ней две клавиши и колесо прокрутки. При перемещении мыши по поверхности и при нажатии кнопок специальная программа управления мышью преобразует последовательности импульсов в определённые действия. В зависимости от способа перемещения и управления различают механические, оптические, инфакрасные и радиомыши.

Трекбол (ручной шаровой манипулятор) представляет собой устройство, в котором перемещение курсора осуществляется вращением шарика, частично выступающего над плоской поверхностью. В результате поворотов шарика оптические датчики вырабатывают импульсы, соответствующие скорости и направлению вращения шарика. Трекбол — это перевернутая электромеханическая мышь, в котором шар вращается рукой.

Трекпоинт -это мышь и трекбол в одном флаконе. Можно пользоваться как мышью, а перевернув, как трекболом. Изобретение принадлежит фирм IBM. Трекпоинты в такой конфигурации распространения вообще не получили. Другое устройство- TrackPoint II/III применяется в ноутбуках.

Трекпад - устройство самого оперативного способа прокрутки на экране. Прокручивать содержимое можно по вертикали, по горизонтали, по диагонали, ставя два пальца на трекпад и двигаясь в нужном направлении.

Джойстик ( рычаг)– устройство ввода, которое заняло прочную позицию в области компьютерных игр. Цифровые джойстики применяются в игровых приставках и игровых компьютерах и оснащены 9-ти контактным разъёмом. Аналоговые джойстики обеспечивают более точное управление игрой, применяются в ПК и оснащены 15-ти контактным разъёмом, который подключается к игровому порту.

Сканер – служит для ввода в ЭВМ цветного или чёрно-белого изображения с бумаги или плёнки. Сканируемое изображение принимает и преобразовывает в цифровую форму CCD- чип. В зависимости от областей применения различают ручные, барабанные, листовые и планшетные сканеры.

Световое перо - устройство в виде шариковой ручки, в которую вместо пишущего шарика вмонтирован фотоэлемент. Световое перо функционирует только со специальным монитором или совместно с дигитайзером. Световое перо используется для ввода информации в самых маленьких персональных компьютерах — в карманных микрокомпьютерах. Оно также применяется в различных системах проектирования и дизайна.

Дигитайзер ( графический планшет, диджитайзер) — это устройство для ввода рисунков от руки и чертежей непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию пера. С помощью соответствующих программ позволяет преобразовывать передвижение руки в формат векторной графики. Для профессиональной деятельности используются планшеты формата А-1 и А-3.

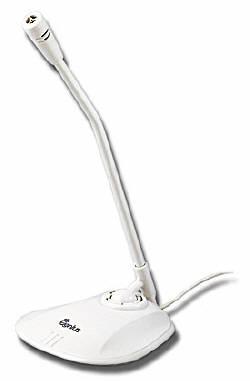

Микрофон является дополнительным устройством ввода информации и не относится к комплекту необходимых устройств ввода. Компьютер со встроенным программным обеспечением для распознания голоса используется для телефонной связи и звуковой почты. Микрофон служит для усиления и передачи очень слабых звуков, для записи песен и голоса.

Модем (модулятор- демодулятор) – устройство для обмена информацией с другими компьютерами через телефонную сеть. Работа модулятора модема заключается в том, что поток битов из компьютера преобразуется в аналоговые сигналы, пригодные для передачи по телефонному каналу связи. Демодулятор выполняет обратную задачу. Оба компьютера могут одновременно обмениваться информацией в обе стороны, в так называемом дуплексном режиме передачи данных. Модемы отличаются друг от друга методами модуляции, скоростью модуляции (бит/с), программным обеспечением, фирмами разработчиками, могут быть внутренними и внешними.

Цифровая камера является одним из лучших инструментов для качественного ввода изображений в ПК. Сканируемое изображение принимается и преобразовывается в цифровую форму ССD чипом – прибором, который преобразует оптический сигнал в электрический, электрический в аналоговый, аналоговый в цифровой.

3) Устройства вывода предназначены для вывода из ЭВМ информации , результатов обработки данных в текстовой, графической, мультимедийной или цифро-аналоговой форме.

Принтер- устройство для отображения информации на бумаге. Разделение принтеров на классы происходит по механизму нанесения отпечатков. Различают ромашковые, матричные, струйные, лазерные, светодиодные и термосублимационные принтеры.

 Ромашковые принтеры

Особенности	Достоинства	Недостатки
Принтеры с лепестковым шрифтоносителем. Они работают как электронные печатающие машинки, имея печатную головку, содержащую все символы алфавита. Такой принтер позволяет печатать только тексты — никаких графиков или изображений. Если нужен был другой тип шрифта, необходимо было поменять лепестковый шрифтоноситель или печатную головку на другую.	-низкая стоимость печати -довольно высокое качество отпечатка	-ограниченный набор символов -невозможность печатать рисунки -низкая скорость печати - высокая шумность при работе

 Матричные принтеры

Особенности	Достоинства	Недостатки
В таких принтерах печатающая головка представляет собой матрицу из mn печатающих игл (в разных моделях 9 или 24 ударных игл). Это позволяет формировать на бумаге любые типы символов или графических образов, которые способна воспроизвести используемая печатающая матрица. Другим преимуществом матричных, или игольчатых принтеров является возможность печати на многослойных бланках (распечатка одновременно до 6 копий на листах, проложенных через копировальную бумагу).	-низкая стоимость печати нетребова-тельность к бумаге	-низкая скорость печати - высокая шумность при работе  - низкое качество печати - отсутствие цветности

 Струйные принтеры

Особенности	Достоинства	Недостатки
Струйный способ печати является «безударным». Оба типа струйных принтеров, пьезоэлектрический и пузырьковый, создают изображение на бумаге путем распыления маленьких капель жидких чернил через сопла- миниатюрных отверстий в печатающей головке. Используются две головки - для черно-белой и цветной печати.	-бесшумность -компактность - высокая цветность	- высокая стоимость расходных материалов, их быстрый расход -высокая стоимость бумаги для распечатки фотографий

 Лазерные принтеры

Особенности	Достоинства	Недостатки
В данных принтерах луч лазера создаёт изображение на целую страницу в виде наэлектризованных точек на специальном барабане.	- высокая скорость печати - дешёвые расходные материалы	- большой расход энергии -дороговизна
Эти точки притягивают красящий порошок, который потом переносится на бумагу при прокатывании барабана по листу. Затем лист нагревается, чтобы порошок въелся в бумагу, а барабан очищается для следующего листа.	- большой ресурс работы - высокое качество печати	-громоздкость - большая электризация воздуха

 Светодиодные принтеры

Особенности	Достоинства	Недостатки
В данных принтерах метод нанесения отпечатков схож с методом, используемых в лазерных принтерах, только единицей обработки является строка, чей наэлектризованный образ создаёт ряд светодиодов. Светодиодная технология более надежна, поскольку более проста. Кроме того, принтеры со светодиодной панелью более компактны.	- высокая скорость печати - большой ресурс работы - высокое качество печати - мало электризуют воздух	-трудность реализации цвета - большой расход энергии -дороговизна

 Сублимационные принтеры

Особенности	Достоинства	Недостатки
Принтеры используются для распечатки фотографий. Изображение наносится на бумагу за счёт испарения (сублимации) красителя со специальной плёнки. Красителем непрерывно покрывается вся рабочая часть бумаги, что повышает качество отпечатков. Особенно заметна разница на светлых участках, где сублимационная печать обеспечивает и плавность переходов и хорошую проработку деталей.	-небольшие размеры - высокая цветность	-невозможность печатать текстовые документы -высокая цена принтера и расходных материалов

   Плоттер (графопостроитель)- устройство, которое чертит графики, рисунки или диаграммы под управлением компьютера. Плоттеры используются для получения сложных конструкторских чертежей, архитектурных планов, географических и метеорологических карт, деловых схем. Плоттеры рисуют изображения с помощью пера. Роликовые ( барабанные ) плоттеры прокручивают бумагу под пером, а планшетные плоттеры перемещают перо через всю поверхность горизонтально лежащей бумаги. Плоттеру, так же, как и принтеру, обязательно нужна специальная программа — драйвер, позволяющая прикладным программам передавать ему инструкции: поднять и опустить перо, провести линию заданной толщины и т.п. Поле для черчения соответствует стандартам ISO (форматы А4-А0) или АNSI (форматы А-Е). Плоттеры различаются по разрешению, скорости печати, по производительности системы, по системе подачи чернил.

Колонки- устройство для воспроизведения звуков. Компьютерные колонки необходимы тем, кто любит, сидя за компьютером, послушать свою любимую музыку или играть в компьютерные игры. Можно встретить два типа колонок: активные, у которых есть свой усилитель и отдельное питание (они способны получать сигнал с линейного выхода звуковой карты, где дополнительные помехи отсутствуют), и пассивные, которые имеют только динамики в корпусе. Для работы они используют маломощный усилитель на звуковой карте. Обычно акустическая система компьютера состоит из двух или трех колонок (третья колонка - сабвуфер). На одной из колонок имеется выключатель и регулятор громкости, и именно она подключается в выходному разъему звуковой платы. Питание усилителей колонок производится от сети. Нередко, с целью экономии места, колонки встраивают в корпус монитора. Наушники редко заменяют колонки полностью. Чаще их используют как вспомогательное средство, чтобы звук не мешал окружающим, или наоборот, чтобы звуки в помещении не мешали прослушиванию музыки. Хотя есть несколько способов подключения наушников, их обычно подключают к колонкам. Во-первых, колонки расположены на столе, и к ним удобный доступ. А во-вторых, если штекер наушников вставить в гнездо колонки полностью, колонка отключится.
