ЕТП СМК-30 Коммутационная станция

3.2.2 Проверка работоспособности мультисервисного мультиплексора СМК-30 проводится два раза в год, а также, в случае замечаний к работе аппаратуры (см. таблицу

3.2.)

Таблица 3.2

Лист 41 Листов 59

3.2.4 Регламент выполняемых при техническом обслуживании мультиплексора СМК-30 работ, составленный в виде технологических карт (см. п.3 перечня совместно применяемых документов)

Лист 42 Листов 59

ДЕКШ.465653.001 РЭ1

4 Текущий ремонт

4.1 Мультисервисный мультиплексор СМК-30 ремонту не подлежит. При эксплуатации устройства могут возникнуть следующие отказы:

1) неисправность модулей;

2)сбой работы программы.

4.2Неисправные модули заменить из комплекта ЗИП (см. «Ведомость запасного имущества на СМК-30»), оформить рекламационный акт и вместе с неисправными модулями отправить на завод-изготовитель, в формуляре на устройство, в соответствующей таблице, зарегистрировать факт замены составной части устройства.

4.3В таблице (см. Таблица 4.1) перечислены наиболее характерные последствия отказов и их возможные причины, а также указания по устранению последствий отказов. Характер неисправности (аппаратная или программная неисправность) можно определить по результатам тестирования программным обеспечением АРМ администратора ЦСПД.

Таблица 4.1

Лист 43 Листов 59

4.4 Замена модулей устройства

1.открутить невыпадающие крепежные винты на передней панели мультиплексора;

2.открыть переднюю панель мультиплексора;

3.отстыковать и убрать поврежденный модуль;

4.взять новый модуль из комплекта ЗИП и установить в верхние и нижние направляющие кассеты и закрепить с помощью экстрактора;

5.произвести настройку установленного модуля

6.проверить работоспособность модуля;

7.закрыть переднюю панель мультиплексора;

8.закрутить все крепежные винты на передней панели блока.

Примечание − замена модуля производится без отключения электропитания

Лист 44 Листов 59

ДЕКШ.465653.001 РЭ1

5Хранение

5.1Храниться оборудование должно в упакованном виде в течение 24 месяцев с момента отгрузки, включая срок транспортирования,

5.2В складских помещениях, где хранится оборудование должна поддерживаться температура от 5 до 40°С и относительной влажностью 65% при температуре 20°С, что соответствует хранению в отапливаемых помещениях.

5.3Допускается кратковременное увеличение влажности до 80% при температуре

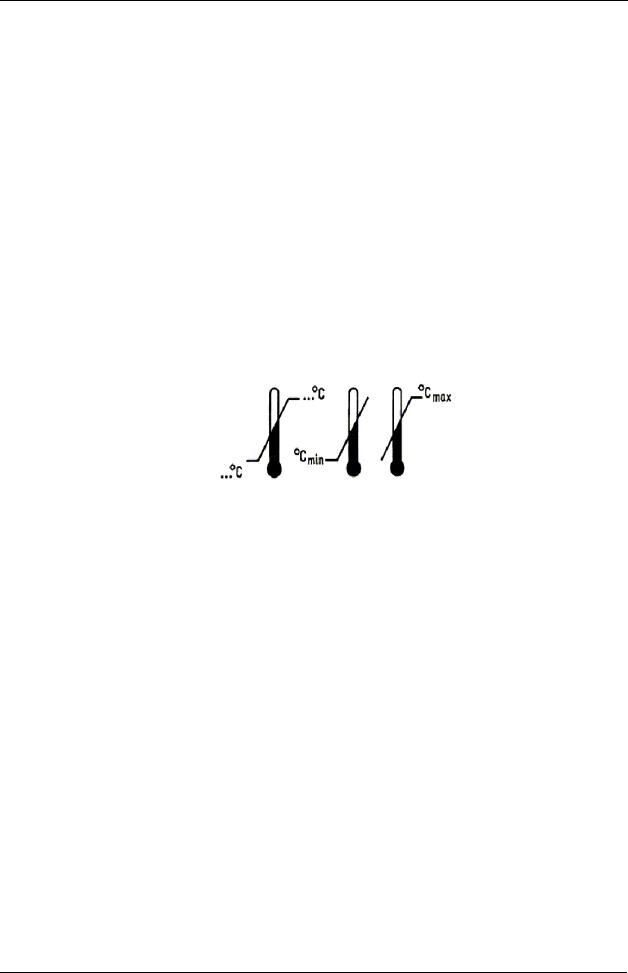

25°С без конденсации влаги, но суммарно не более 1 месяца за срок хранения. Упакованные ящики или коробки, подлежащие хранению в отапливаемых помещениях, должны иметь маркировку, указывающую диапазон температур, при которых следует хранить груз (рисунок 20).

Рисунок 20

5.4 Допускается, по согласованию с заказчиком, в течение срока хранения проводить переконсервацию оборудования 3 раза в год.

Лист 45 Листов 59

ДЕКШ.465653.001 РЭ1

6Транспортирование

6.1Транспортирование изделия осуществлять в таре предприятия-изготовителя. При транспортировке СМК-30 к месту монтажа, на объект заказчика, руководствоваться манипуляционными знаками на таре согласно ГОСТ 14192-96 и следующими правилами перевозки грузов (ГОСТ 23088-80, ГОСТ 21552, ГОСТ 23216):

−транспортирование изделия осуществлять в таре предприятия-изготовителя

вкрытых транспортных средствах железнодорожным, автомобильным и речным (в трюмах) транспортом, а также в герметизированных отсеках самолетов;

−при транспортировании тара должна быть закреплена таким образом, чтобы исключить возможность её перемещения, соударение и удары о стенки транспортных средств;

−транспортирование осуществляют с сопровождающим, ответственным за сохранность груза;

−допускается транспортирование составных частей аппаратуры, упакованных

впотребительскую тару, в контейнерах, с условием исключения их перемещения в контейнере, а также с условием установки не более одной единицы (в таре потребительской) на другую.

6.2 Транспортная маркировка груза производится (соответственно ГОСТ 14192-96) непосредственно на коробках или ящиках с нанесением основных, дополнительных и информационных надписей, а также манипуляционных знаков: «1- Хрупкое.

Осторожно» (см. рисунок 5 а), «3-Беречь от влаги» (см. рисунок 5 б), «11-Верх» (см. рисунок 5 в), «22Предел по количеству ярусов штабелей» (см. рисунок 5 г).

6.3 Основные надписи транспортной маркировки должны содержать полное или условное зарегистрированное в установленном порядке наименование грузополучателя; наименование пункта назначения с указанием, при необходимости, станции или порта перегрузки; количество грузовых мест в партии и порядковый номер места внутри партии указываются дробью: в числителепорядковый номер места в партии, в знаменателе - количество мест в партии.

6.4 Дополнительные надписи транспортной маркировки должны содержать полное или условное зарегистрированное в установленном порядке наименование грузоотправителя; наименование пункта отправления с указанием железнодорожной станции отправления и сокращенное наименование дороги отправления (при перевозках железнодорожным транспортом).

Лист 46 Листов 59

ДЕКШ.465653.001 РЭ1

6.5Информационные надписи транспортной маркировки должна содержать массы брутто и нетто грузового места в килограммах.

6.6Упаковка СМК должна соответствовать требованиям ОСТ 11305. 918-83 и обеспечивать сохранность оборудования от всякого рода повреждений при воздействии ударных нагрузок и климатических факторов на весь период транспортирования и хранения у потребителя в условиях хранения согласно техническим условиям ДЕКШ.465235.001ТУ-05 и в пределах установленного гарантийного срока хранения.

6.7Оборудование должно быть упаковано в чехлы из полиэтиленовой плёнки. При упаковке оборудования в полиэтиленовые чехлы на видном месте должна быть размещена этикетка с надписью “Не вскрывать до применения или переконсервации” с указанием даты консервации. Оборудование и эксплуатационные документы должны быть упакованы в коробку из гофрокартона. Для транспортирования должны применяться деревянные ящики (одноместные, многоместные). В транспортную упаковку должен быть вложен упаковочный лист, в котором указывают, какие изделия уложены в данной упаковке, их количество, место доставки, дата упаковки, подпись или штамп упаковщика.

Лист 47 Листов 59

ДЕКШ.465653.001 РЭ1

7Утилизация

7.1Утилизация должна осуществляться по правилам и в порядке, установленным потребителем согласно Инструкции ЦФ/631.

7.2В составе материалов, применяемых в аппаратуре мультисервисного мультиплексора СМК-30, не содержатся вещества, которые могут оказать вредное воздействие на окружающую среду в процессе и после завершения эксплуатации устройства.

7.3В составе материалов, применяемых в аппаратуре СМК-30, не содержатся драгоценные и цветные металлы в количествах, пригодных для сдачи.

Лист 48 Листов 59

ДЕКШ.465653.001 РЭ1

8 Гарантии изготовителя

Предприятие изготовитель гарантирует соответствие изделия требованиям конструкторской документации при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации.

Гарантийный срок – ________ лет с даты продажи изделия.

Покупатель обязан производить эксплуатацию приобретенного изделия в соответствии с правилами и требованиями, указанными в паспорте к изделию, а также в соответствии с общими правилами и требованиями, предъявляемыми к данному классу изделий.

Гарантийному обслуживанию не подлежат изделия, имеющие физические повреждения; вышедшие из строя в результате подключения к устройству, параметры которого не соответствуют указанным в паспорте; вышедшие из строя в результате стихийного бедствия, несчастного случая или бытового происшествия (пожар, затопление, повреждение электросети и т.п.).

Гарантийные обязательства не распространяются на механические повреждения разъемов, кабелей проводов.

Приобретая изделие, Покупатель тем самым соглашается со всеми вышеизложенными условиями гарантийного обслуживания.

Претензии принимаются НПЛ «Пульсар» по адресу: 440008, г. Пенза, ул. Захарова, 18А;

тел/факс (841-2) 44-10-40, 52-56-62.

Лист 49 Листов 59

ДЕКШ.465653.001 РЭ1

ГАРАНТИЙНЫЙ ТАЛОН

Мультиплексор СМК-30

Коммутационная станция

Заводской номер изделия Дата выпуска Дата продажи

Особые отметки

Подпись тех. контролера

Штамп предприятия изготовителя
